zarlink 半导体 公司
特点
• 16,384-频道 x 16,384-频道 非阻塞
单向 开关.这 背板 和
本地 输入 和 产出 可以 是 合并 至
窗体 一个 非阻塞 开关 矩阵 与 64
溪流 输入 和 64 溪流 产出.
• 8,192-频道 x 8,192-频道 非阻塞
背板 至 本地 溪流 开关.
• 8,192-频道 x 8,192-频道 非阻塞
本地 至 背板 溪流 开关.
• 8,192-频道 x 8,192-频道 非阻塞
背板 输入 至 背板 输出 开关.
• 8,192-频道 x 8,192-频道 非阻塞
本地 输入 至 本地 输出 溪流 开关.
• 费率 换算 开启 全部 数据 路径, 背板 至
本地, 本地 至 背板, 背板 至
背板 和 本地 至 本地 溪流.
• 背板 港口 接受 32 st-总线 溪流
与 数据 费率 的 2.048mb/s, 4.096mb/s,
8.192mb/s 或 16.384mb/s 入点 任何 组合,
或 一个 固定 分配 的 16 溪流 在
32.768mb/s.
• 本地 港口 接受 32 st-总线 溪流 与
数据 费率 的 2.048mb/s, 4.096mb/s, 8.192mb/s
或 16.384mb/s, 入点 任何 组合.
• 按-溪流 频道 和 有点 延迟 用于 本地 输入
溪流.
• 按-溪流 频道 和 有点 延迟 用于 背板
输入 溪流.
• 按-溪流 先进性 用于 本地 输出
溪流.
• 按-溪流 先进性 用于 背板 输出
溪流.
• 常数 吞吐量 延迟 用于 框架 完整性.
• 每通道 高 阻抗 输出 控制 用于
本地 和 背板 溪流.
• 每通道 驱动-高 输出 控制 用于 本地
和 背板 溪流.
• 高 阻抗-控制 产出 用于 外部
驱动程序 开启 背板 和 本地 港口.
12月 2002
订购 信息
MT90869AG 272 球 - pbga
-40 至 +85
o
c
MT90869
灵活 16k 数字 开关 (f16kdx)
数据 工作表

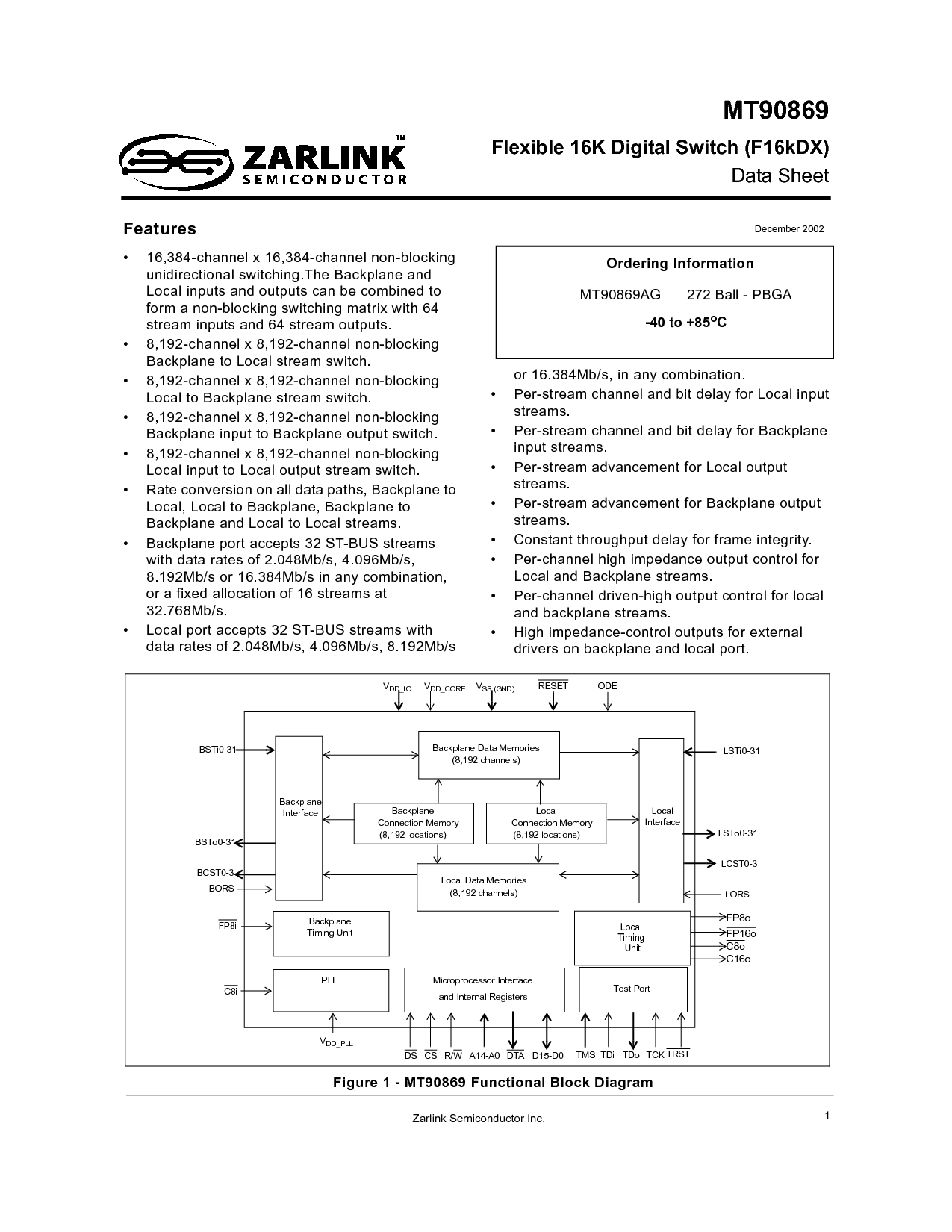

图 1 - mt90869 功能 块 图表
背板 数据 回忆
(8,192 频道)
ds cs 右/w a14-a0 DTA d15-d0
测试一下 港口
微处理器 接口
和 内部 寄存器
v
ss (地)
v
dd_核心
TDi TDo tck
TRST
TMS
lsto0-31
(8,192 位置)
重置
本地
接口
连接 记忆
bsti0-31
背板
计时 单位
FP8i
PLL
lsti0-31
接口
背板
bsto0-31
本地
C8i
v
dd_io
lcst0-3
颂歌
bcst0-3
C8o
C16o
FP8o
FP16o
v
dd_pll
本地
计时
单位
(8,192 位置)
连接 记忆
背板
接口
本地
本地 数据 回忆
(8,192 频道)
BORS
lors
