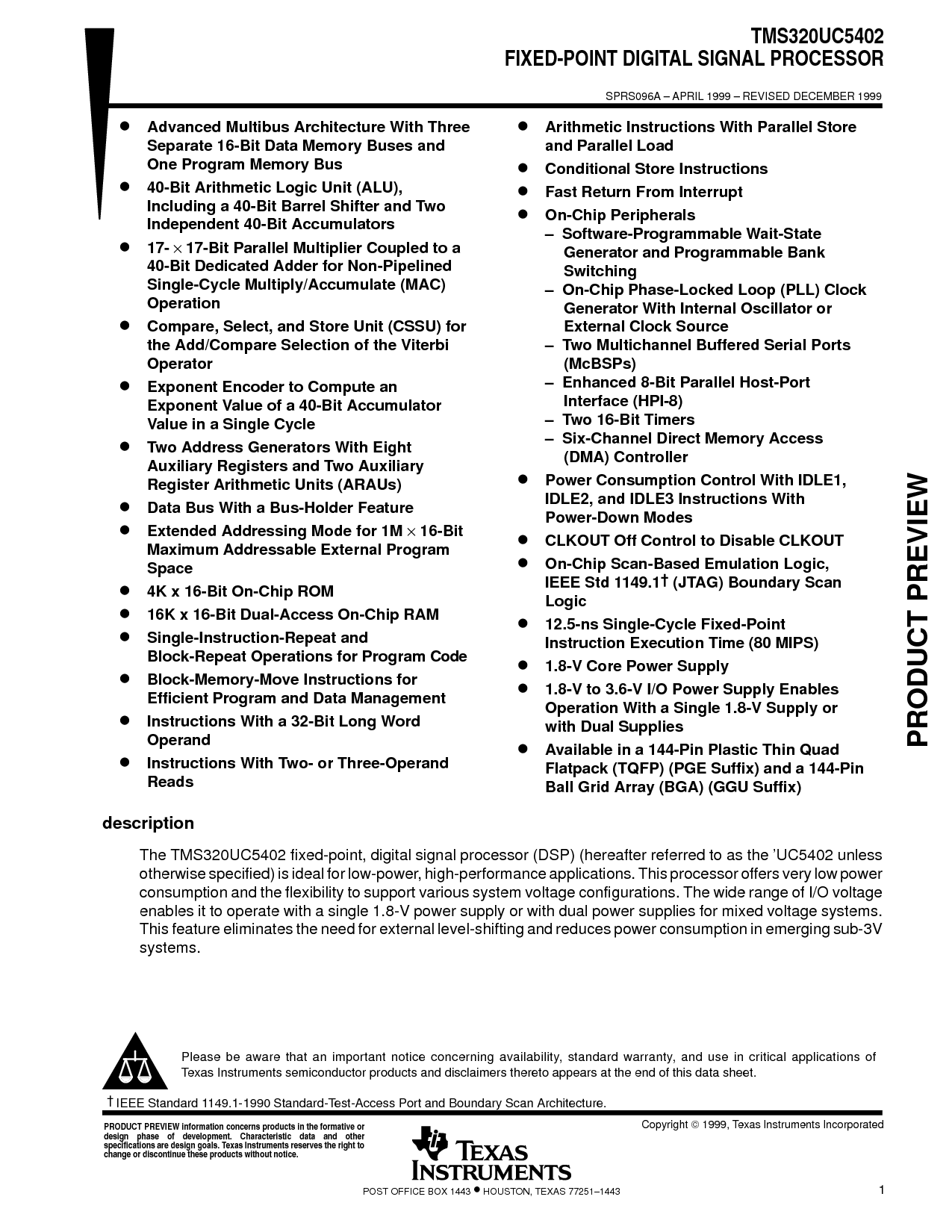

TMS320UC5402
定点 数字 信号 处理器
sprs096a – april 1999 – 修订 12月 1999
1
post 办公室 框 1443
•
houston, 德州 77251–1443
高级 multibus 体系结构 与 三个
分开 16-有点 数据 记忆 公共汽车 和
一个 程序 记忆 总线
40-有点 算术 逻辑 单位 (alu),
包括 一个 40-有点 枪管 换档器 和 两个
独立 40-有点 蓄能器
17-
×
17-有点 平行 乘数 耦合 至 一个
40-有点 专用 加法器 用于 非-流水线
单循环 相乘/累积 (mac)
操作
比较, 选择, 和 商店 单位 (cssu) 用于
这 添加/比较 选择 的 这 viterbi
操作员
指数 编码器 至 计算 一个
指数 值 的 一个 40-有点 蓄能器
值 入点 一个 单独 循环
两个 地址 发电机 与 八
辅助 寄存器 和 两个 辅助
注册 算术 单位 (araus)
数据 总线 与 一个 总线-支架 功能
扩展 寻址 模式 用于 1m
×
16-有点
最大值 可寻址 外部 程序
空间
4k x 16-有点 片上 rom
16k x 16-有点 双重访问 片上 ram
单独-说明书-重复 和
块-重复 运营 用于 程序 代码
块-记忆-移动 说明 用于
高效 程序 和 数据 管理
说明 与 一个 32-有点 长 字
操作数
说明 与 两个- 或 三操作数
读取
算术 说明 与 平行 商店
和 平行 荷载
有条件的 商店 说明
快 返回 从 中断
片上 外围设备
– 软件可编程 等待状态
发电机 和 可编程 银行
开关
– 片上 锁相 回路 (pll) 时钟
发电机 与 内部 振荡器 或
外部 时钟 来源
– 两个 多通道 缓冲 串行 端口
(mcbsps)
– 增强型 8-有点 平行 主机端口
接口 (hpi-8)
– 两个 16-有点 计时器
– 六通道 直接 记忆 访问权限
(dma) 控制器
电源 消费 控制 与 idle1,
idle2, 和 idle3 说明 与
掉电 模式
clkout 关 控制 至 禁用 clkout
片上 基于扫描 仿真 逻辑,
ieee 标准 1149.1
†
(jtag) 边界 扫描
逻辑
12.5-ns 单循环 定点
说明书 执行 时间 (80 mips)
1.8-v 核心 电源 供应
1.8-v 至 3.6-v 我/o 电源 供应 启用
操作 与 一个 单独 1.8-v 供应 或
与 双 供应品
可用 入点 一个 144-管脚 塑料 薄 四边形
扁平包装 (tqfp) (pge 后缀) 和 一个 144-管脚
球 网格 阵列 (bga) (ggu 后缀)
描述
这 tms320uc5402 固定-点, 数字 信号 处理器 (dsp) (此后 参考 至 作为 这 ’uc5402 除非
否则 指定) 是 理想 用于 低-电源, 高性能 应用程序. 这个 处理器 优惠 很 低 电源
消费 和 这 灵活性 至 支持 各种 系统 电压 配置. 这 宽 范围 的 我/o 电压
启用 它 至 操作 与 一个 单独 1.8-v 电源 供应 或 与 双 电源 供应品 用于 混合 电压 系统.
这个 功能 消除 这 需要 用于 外部 电平转换 和 减少 电源 消费 入点 新兴 sub-3v
系统.
请 是 意识到 那 一个 重要 通知 关于 可用性, 标准 保修, 和 使用 入点 关键 应用程序 的
德州 仪器仪表 半导体 产品 和 免责声明 对此 出现 在 这 结束 的 这个 数据 工作表.
公共关系ODUCt 预览
版权
1999, 德州 仪器仪表 股份公司
†
ieee 标准 1149.1-1990 标准-测试一下-访问权限 港口 和 边界 扫描 体系结构.
产品 预览 信息 关注事项 产品 入点 这 形成性 或
设计 相位 的 发展. 特性 数据 和 其他
规格 是 设计 目标. 德州 仪器仪表 储备金 这 右侧 至
变更 或 停止 这些 产品 无 通知.
