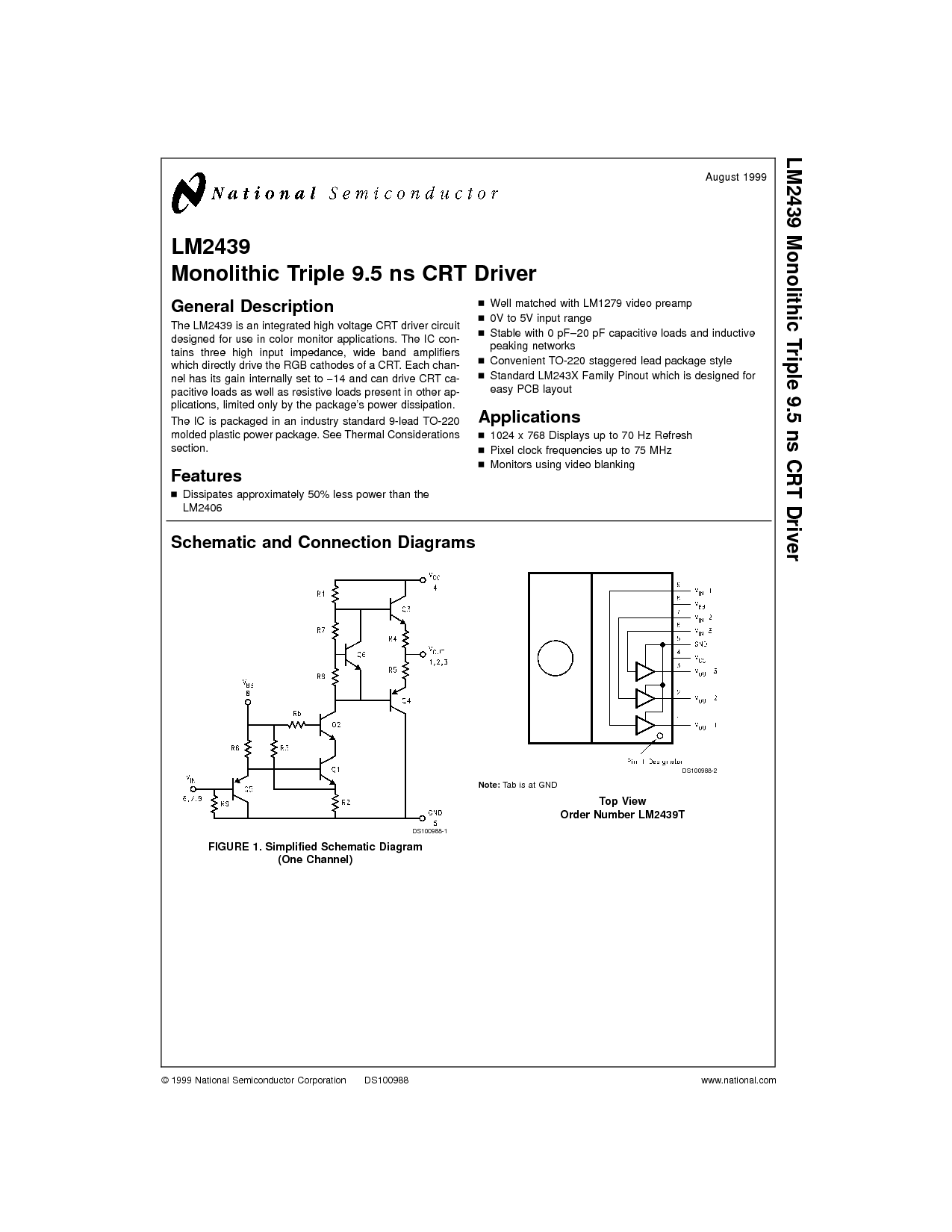

LM2439
单片 三倍 9.5 ns CRT 驾驶员
概述 描述
这 LM2439 是 一个 综合 高 电压 CRT 驾驶员 电路
设计 用于 使用 入点 颜色 显示器 应用程序. 这 集成电路 con-
tains 三个 高 输入 阻抗, 宽 乐队 放大器
哪个 直接 驱动器 这 rgb 阴极 的 一个 crt. 每个 陈-
nel 有 其 增益 内部 设置 至 −14 和 可以 驱动器 CRT ca-
pacitive 荷载 作为 井 作为 电阻 荷载 目前 入点 其他 ap-
并发症, 有限 仅 由 这 package’s 电源 耗散.
这 集成电路 是 已打包 入点 一个 行业 标准 9-铅 至-220
模制 塑料 电源 包装. 请参见 热 注意事项
截面.
特点
n
消散 大约 50
%
较少 电源 比 这
LM2406
n
井 匹配 与 LM1279 视频 前置放大器
n
0V 至 5V 输入 范围
n
稳定 与 0 pF–20 pf 电容式 荷载 和 归纳
峰值 网络
n
方便 至-220 交错 铅 包装 风格
n
标准 LM243X 家庭 引出线 哪个 是 设计 用于
容易 pcb 布局
应用程序
n
1024 x 768 显示器 向上 至 70 赫兹 刷新
n
像素 时钟 频率 向上 至 75 MHz
n
显示器 使用 视频 下料
原理图 和 连接 图表
ds100988-1
图 1. 简化 原理图 图表
(一个 频道)
ds100988-2
备注:
TabisatGND
顶部 查看
订单 号码 LM2439T
8月 1999
LM2439 单片 三倍 9.5 ns CRT 驾驶员
© 1999 国家 半导体 公司 DS100988 www.国家.com
