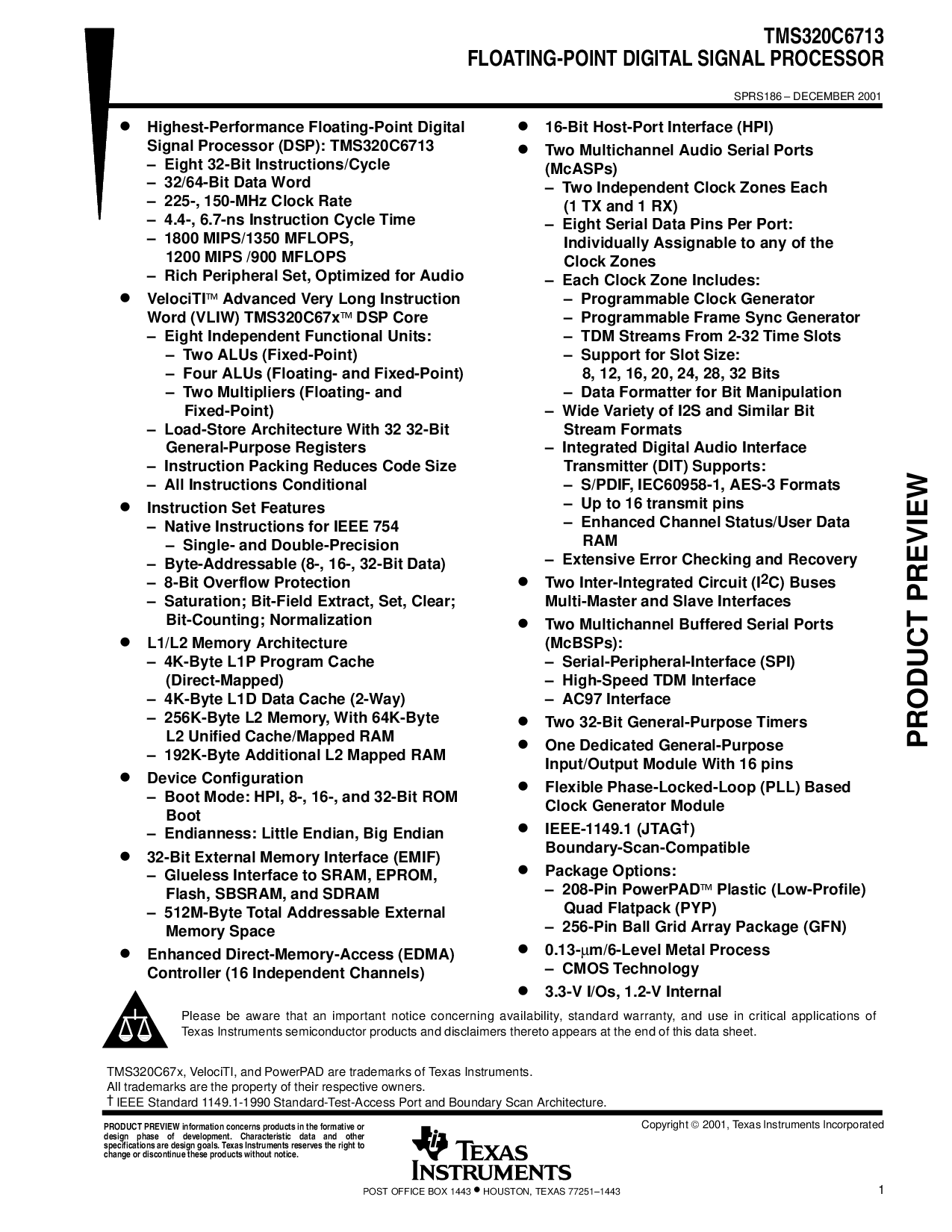

TMS320C6713
浮点 数字 信号 处理器
sprs186 – 12月 2001
1
post 办公室 框 1443
•
houston, 德州 77251–1443
最高性能 浮点 数字
信号 处理器 (dsp): tms320c6713
– 八 32-有点 说明/循环
– 32/64-有点 数据 字
– 225-, 150-mhz 时钟 费率
– 4.4-, 6.7-ns 说明书 循环 时间
– 1800 mips/1350 mflops,
1200 mips /900 mflops
– 富有 外围设备 设置, 优化 用于 音频
VelociTI
高级 很 长 说明书
字 (vliw) tms320c67x
dsp 核心
– 八 独立 功能 单位:
– 两个 alus (固定-点)
– 四 alus (浮动- 和 固定-点)
– 两个 乘法器 (浮动- 和
固定-点)
– 荷载-商店 体系结构 与 32 32-有点
通用 寄存器
– 说明书 填料 减少 代码 尺寸
– 全部 说明 有条件的
说明书 设置 特点
– 原生 说明 用于 ieee 754
– 单独- 和 双精度
– 字节-可寻址 (8-, 16-, 32-有点 data)
– 8-有点 溢出 保护
– 饱和度; 有点-字段 提取, 设置, clear;
有点-计数; 归一化
l1/l2 记忆 体系结构
– 4k-字节 l1p 程序 高速缓存
(直接-已映射)
– 4k-字节 l1d 数据 高速缓存 (2-方式)
– 256k-字节 l2 记忆, 与 64k-字节
l2 统一 高速缓存/已映射 ram
– 192k-字节 附加 l2 已映射 ram
设备 配置
– 引导 模式: hpi, 8-, 16-, 和 32-bit rom
引导
– endianness: 小 字节序, 大 字节序
32-有点 外部 记忆 接口 (emif)
– 无胶 接口 至 sram, 非易失存储器,
闪光灯, sbsram, 和 sdram
– 512m-字节 合计 可寻址 外部
记忆 空间
增强型 直接-记忆-访问权限 (edma)
控制器 (16 独立 频道)
16-有点 主机端口 接口 (hpi)
两个 多通道 音频 串行 端口
(mcasps)
– 两个 独立 时钟 区域 每个
(1 tx 和 1 rx)
– 八 串行 数据 针脚 按 港口:
单独 可分配 至 任何 的 这
时钟 区域
– 每个 时钟 区域 包括:
– 可编程 时钟 发电机
– 可编程 框架 同步 发电机
– tdm 溪流 从 2-32 时间 插槽
– 支持 用于 插槽 尺寸:
8, 12, 16, 20, 24, 28, 32 比特
– 数据 formatter 用于 有点 操纵
– 宽 品种 的 i2s 和 类似 有点
溪流 格式
– 综合 数字 音频 接口
变送器 (dit) 支架:
– s/pdif, iec60958-1, aes-3 格式
– 向上 至 16 发送 针脚
– 增强型 频道 状态/用户 数据
ram
– 广泛的 错误 正在检查 和 回收
两个 相互集成 电路 (我
2
c) 公共汽车
多主机 和 奴隶 接口
两个 多通道 缓冲 串行 端口
(mcbsps):
– 串行-外围设备-接口 (spi)
– 高速 tdm 接口
– ac97 接口
两个 32-有点 通用 计时器
一个 专用 通用
输入/输出 模块 与 16 针脚
灵活 相位-已锁定-回路 (pll) 基于
时钟 发电机 模块
ieee-1149.1 (jtag
†
)
边界-扫描-兼容
包装 选项:
– 208-管脚 powerpad
塑料 (低-配置文件)
四边形 扁平包装 (pyp)
– 256-管脚 球 网格 阵列 包装 (gfn)
0.13-
µ
m/6-水平 金属 流程
– cmos 技术
3.3-v 我/操作系统, 1.2-v 内部
生产t 预览
请 是 意识到 那 一个 重要 通知 关于 可用性, 标准 保修, 和 使用 入点 关键 应用程序 的
德州 仪器仪表 半导体 产品 和 免责声明 对此 出现 在 这 结束 的 这个 数据 工作表.
产品 预览 信息 关注事项 产品 入点 这 形成性 或
设计 相位 的 发展. 特性 数据 和 其他
规格 是 设计 目标. 德州 仪器仪表 储备金 这 右侧 至
变更 或 停止 这些 产品 无 通知.
版权
2001, 德州 仪器仪表 股份公司
tms320c67x, velociti, 和 powerpad 是 商标 的 德州 仪器仪表.
全部 商标 是 这 财产 的 他们的 各自 业主.
†
ieee 标准 1149.1-1990 标准-测试一下-访问权限 港口 和 边界 扫描 体系结构.
