二月 1984
修订 二月 1999

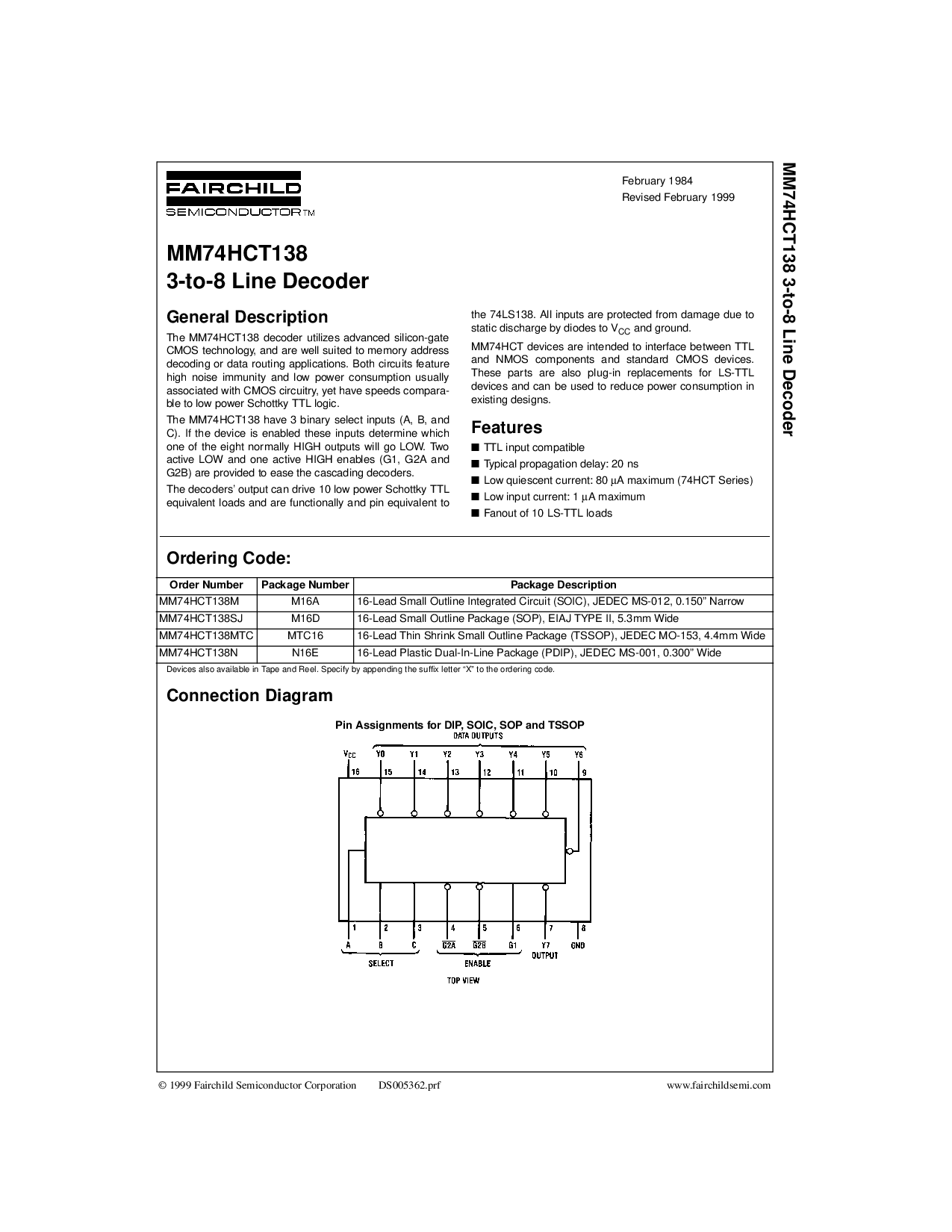

mm74hct138 3-至-8 线 解码器
© 1999 仙童 半导体 公司 ds005362.prf www.仙女半.com
MM74HCT138
3-至-8 线 解码器
概述 描述
这 mm74hct138 解码器 利用 高级 硅栅
cmos 技术, 和 是 井 适合 至 记忆 地址
解码 或 数据 路由 应用程序. 两者都有 电路 功能
高 噪声 免疫 和 低 电源 消费 通常
关联的 与 cmos 电路, 然而 有 速度 比较-
ble 至 低 电源 肖特基 ttl 逻辑.
这 mm74hct138 有 3 二进制 选择 输入 (一个, b, 和
c). 如果 这 设备 是 已启用 这些 输入 确定 哪个
一个 的 这 八 正常情况下 高 产出 将 走 低. 两个
活动 低 和 一个 活动 高 启用 (g1, g2a 和
g2b) 是 提供 至 轻松 这 层叠 解码器.
这 解码器’ 输出 可以 驱动器 10 低 电源 肖特基 ttl
等效 荷载 和 是 功能上 和 管脚 等效 至
这 74ls138. 全部 输入 是 保护 从 损伤 到期 至
静态 放电 由 二极管 至 v
抄送
和 接地.
mm74hct 设备 是 预期 至 接口 之间 ttl
和 nmos 组件 和 标准 cmos 设备.
这些 零件 是 也 插件 更换件 用于 ls-ttl
设备 和 可以 是 已使用 至 减少 电源 消费 入点
现有 设计.
特点
■
ttl 输入 兼容
■
典型 传播 延迟: 20 ns
■
低 静态 电流: 80
µ
一个 最大值 (74hct 系列)
■
低 输入 电流: 1
µ
一个 最大值
■
扇出 的 10 ls-ttl 荷载
订购 代码:
设备 也 可用 入点 胶带 和 卷轴. 指定 由 追加 这 后缀 信函 “x” 至 这 订购 代码.
连接 图表
管脚 作业 用于 倾角, soic, sop 和 tssop
订单 号码 包装 号码 包装 描述
MM74HCT138M M16A
16-铅 小 大纲 综合 电路 (soic), 电子元件工业联合会 ms-012, 0.150” 窄
MM74HCT138SJ M16D 16-铅 小 大纲 包装 (sop), eiaj 类型 二, 5.3mm 宽
MM74HCT138MTC MTC16 16-铅 薄 收缩 小 大纲 包装 (tssop), 电子元件工业联合会 mo-153, 4.4mm 宽
MM74HCT138N N16E 16-铅 塑料 双列直插式 包装 (pdip), 电子元件工业联合会 ms-001, 0.300” 宽
