1/13
L5973AD
六月 2003
■
2a 内部 开关
■
操作 输入 电压 从 4.4v 至 36v
■
3.3v / (
±
2%) 参考 电压
■
输出 电压 可调 从
1.235v 至 35v
■
低 辍学 操作: 100% 职责
循环
■
500khz 内部 固定 频率
■
电压 前馈
■
零 荷载 电流 操作
■
内部 电流 限制
■
抑制 用于 零 电流
消费
■
同步
■
保护 反对 反馈
断开连接
■
热 停机
应用程序:
■
消费者: stb, dvd, tv, vcr,car
收音机, lcd 显示器
■
联网: xdsl, 调制解调器,直流-直流
模块
■
计算机: 打印机, 音频/图形
卡片, 光学 存储, 硬 磁盘
驱动器
■
工业: 充电器, 汽车 蓄电池
直流-直流 转换器
描述
这 l5973ad 是 一个 步骤 向下 单片 电源
开关 调节器 与 一个 开关 电流 限制 的 2a 所以
它 是 能 至 交付 更多 比 1.5a 直流 电流 至 这
荷载 取决于 开启 这 应用程序 条件.
这 输出 电压 可以 是 设置 从 1.235v 至 35v.
这 高 电流 水平 是 也 已实现 谢谢 至 一个
so8 包装 与 暴露 框架, 那 允许 至 re-
duce 这 右
th(j-amb)
向下 至 大约 40°c/w
这 设备 用途 一个 内部 p沟道 d-mos tran-
sistor (与 一个 典型 的 200m
Ω
) 作为 开关 元素
至 避免 这 使用 的 引导程序 电容器 和 保函
高 效率.
一个 内部 振荡器 修复 这 开关 频率 在
500khz 至 最小化 这 尺寸 的 外部 组件.
拥有 一个 最小值 输入 电压 的 4.4v 仅, 它 是
特别是 适合 用于 5v 总线, 可用 入点 全部 com-
计算机 相关 应用程序.
脉冲 由 脉冲 电流 限制 与 这 内部 频率-
cy 调制 优惠 一个 有效 常数 电流
短 电路 保护.
hsop8 - 暴露 衬垫
订购 编号: 导管: l5973ad
胶带 &放大器; 卷轴: l5973adtr

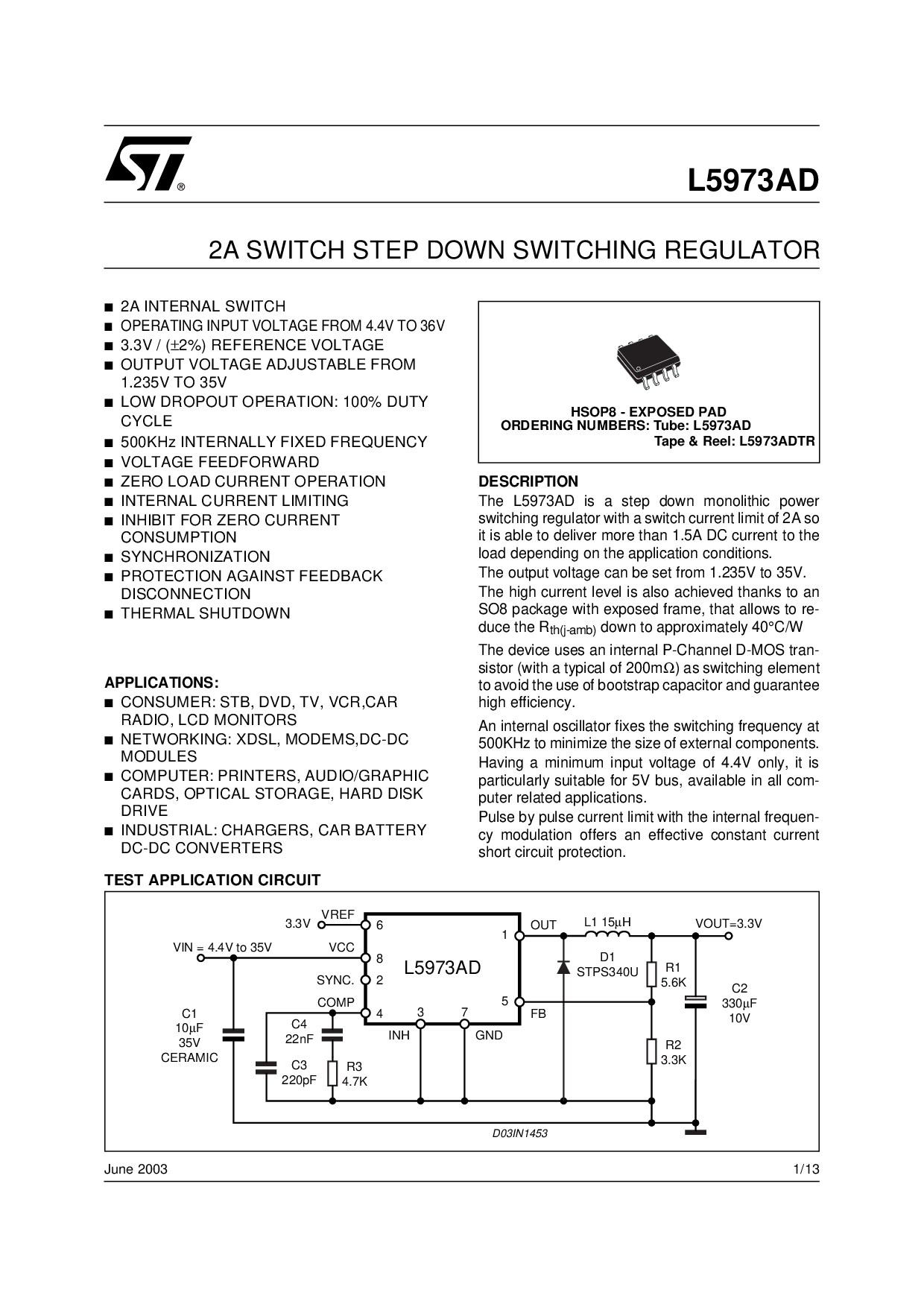

2a 开关 步骤 向下 开关 调节器
测试一下 应用程序 电路
D03IN1453
8
4
5
1
7
L5973AD
C1
10
µ
f
35V
陶瓷
C2
330
µ
f
10V
vout=3.3v
vin = 4.4v 至 35v
R1
5.6k
R2
3.3k
R3
4.7k
C4
22nF
C3
220pF
3
l1 15
µ
h
D1
STPS340U
比较
VCC
出点
fb
GNDINH
2
6
3.3v
同步.
VREF
