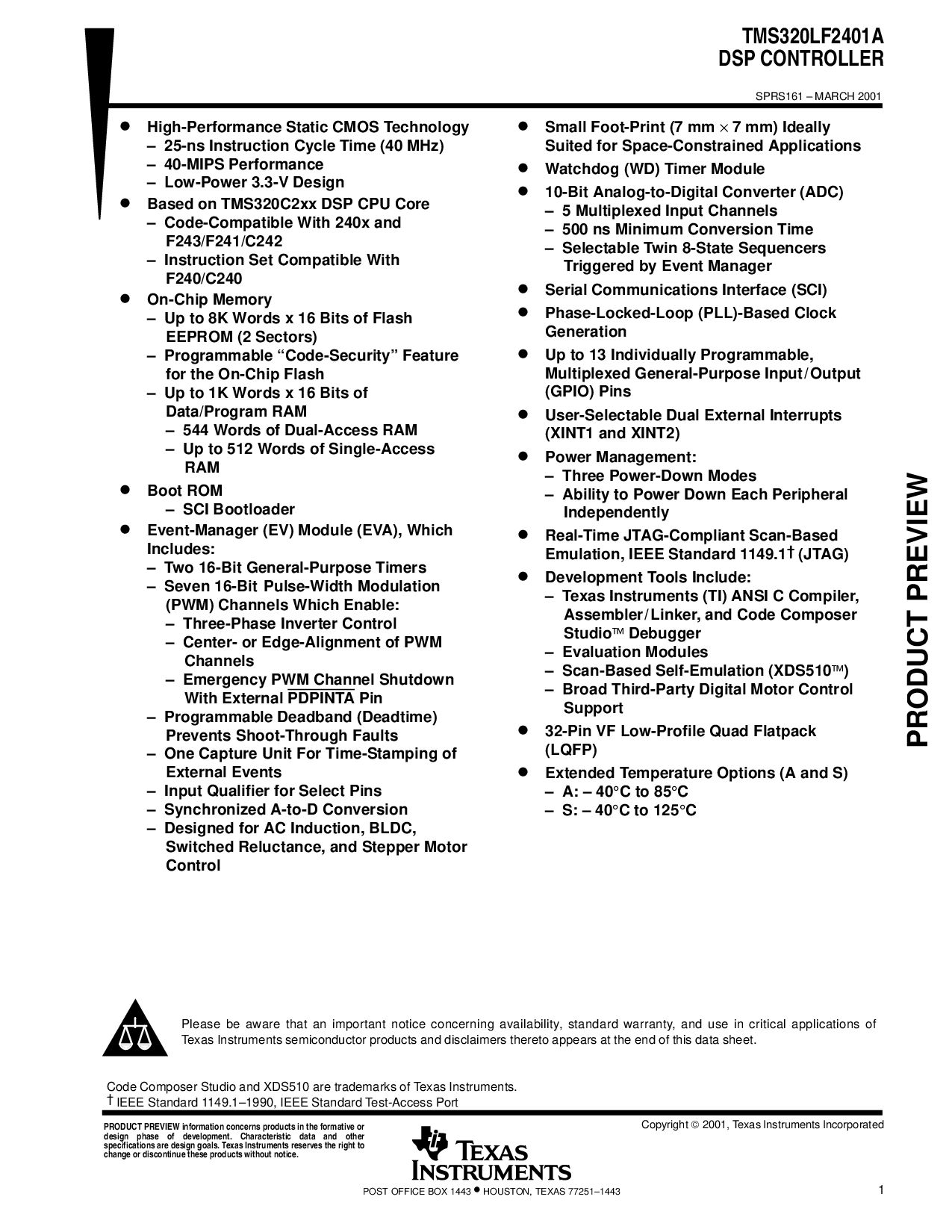

TMS320LF2401A
dsp 控制器
sprs161 – march 2001
1
post 办公室 框 1443
•
houston, 德州 77251–1443
高性能 静态 cmos 技术
– 25-ns 说明书 循环 时间 (40 mhz)
– 40-mips 业绩
– 低功耗 3.3-v 设计
基于 开启 tms320c2xx dsp cpu 核心
– 代码兼容 与 240x 和
f243/f241/c242
– 说明书 设置 兼容 与
f240/c240
片上 记忆
– 向上 至 8k 字词 x 16 比特 的 闪光灯
可擦可编程只读存储器 (2 扇区)
– 可编程 “code-security” 功能
用于 这 片上 闪光灯
– 向上 至 1k 字词 x 16 比特 的
数据/程序 ram
– 544 字词 的 双重访问 ram
– 向上 至 512 字词 的 单访问
ram
引导 rom
– sci 引导加载程序
事件管理器 (电动汽车) 模块 (eva), 哪个
包括:
– 两个 16-有点 通用 计时器
– 七 16-有点脉冲宽度 调制
(pwm) 频道 哪个 启用:
– 三相 逆变器 控制
– 中心- 或 边缘-对齐 的 pwm
频道
– 紧急情况 pwm 频道 停机
与 外部 pdpinta
管脚
– 可编程 死区 (死时间)
防止 射穿 故障
– 一个 捕获 单位 用于 时间戳 的
外部 事件
– 输入 限定符 用于 选择 针脚
– 已同步 一个-至-d 换算
– 设计 用于 交流电 诱导, bldc,
已切换 reluctance, 和 stepper 电机
控制
小 脚-打印 (7 mm
×
7 mm) 理想情况下
适合 用于 空间受限 应用程序
看门狗 (wd) 计时器 模块
10-有点 模数转换 变频器 (adc)
– 5 多路复用 输入 频道
– 500 ns 最小值 换算 时间
– 可选择 双胞胎 8-州 sequencers
已触发 由 事件 经理
串行 通信 接口 (sci)
相位-已锁定-回路 (pll)-基于 时钟
世代
向上 至 13 单独 可编程,
多路复用 通用 输入/输出
(gpio) 针脚
用户可选择 双 外部 中断
(xint1 和 xint2)
电源 管理:
– 三个 掉电 模式
– 能力 至 电源 向下 每个 外围设备
独立
实时 jtag-符合 基于扫描
仿真, ieee 标准 1149.1
†
(jtag)
发展 工具 包括:
– 德州 仪器仪表 (ti) ansi c 编译器,
汇编程序/链接器, 和 代码 composer
Studio
调试器
– 评价 模块
– 基于扫描 自我-仿真 (xds510
)
– 广泛的 第三方 数字 电机 控制
支持
32-管脚 vf 低调 四边形 扁平包装
(lqfp)
扩展 温度 选项 (一个 和 s)
– 一个: – 40
°
c 至 85
°
c
– s: – 40
°
c 至 125
°
c
生产t 预览
版权
2001, 德州 仪器仪表 股份公司
请 是 意识到 那 一个 重要 通知 关于 可用性, 标准 保修, 和 使用 入点 关键 应用程序 的
德州 仪器仪表 半导体 产品 和 免责声明 对此 出现 在 这 结束 的 这个 数据 工作表.
代码 composer studio 和 xds510 是 商标 的 德州 仪器仪表.
†
ieee 标准 1149.1–1990, ieee 标准 测试一下-访问 港口
产品 预览 信息 关注事项 产品 入点 这 形成性 或
设计 相位 的 发展. 特性 数据 和 其他
规格 是 设计 目标. 德州 仪器仪表 储备金 这 右侧 至
变更 或 停止 这些 产品 无 通知.
