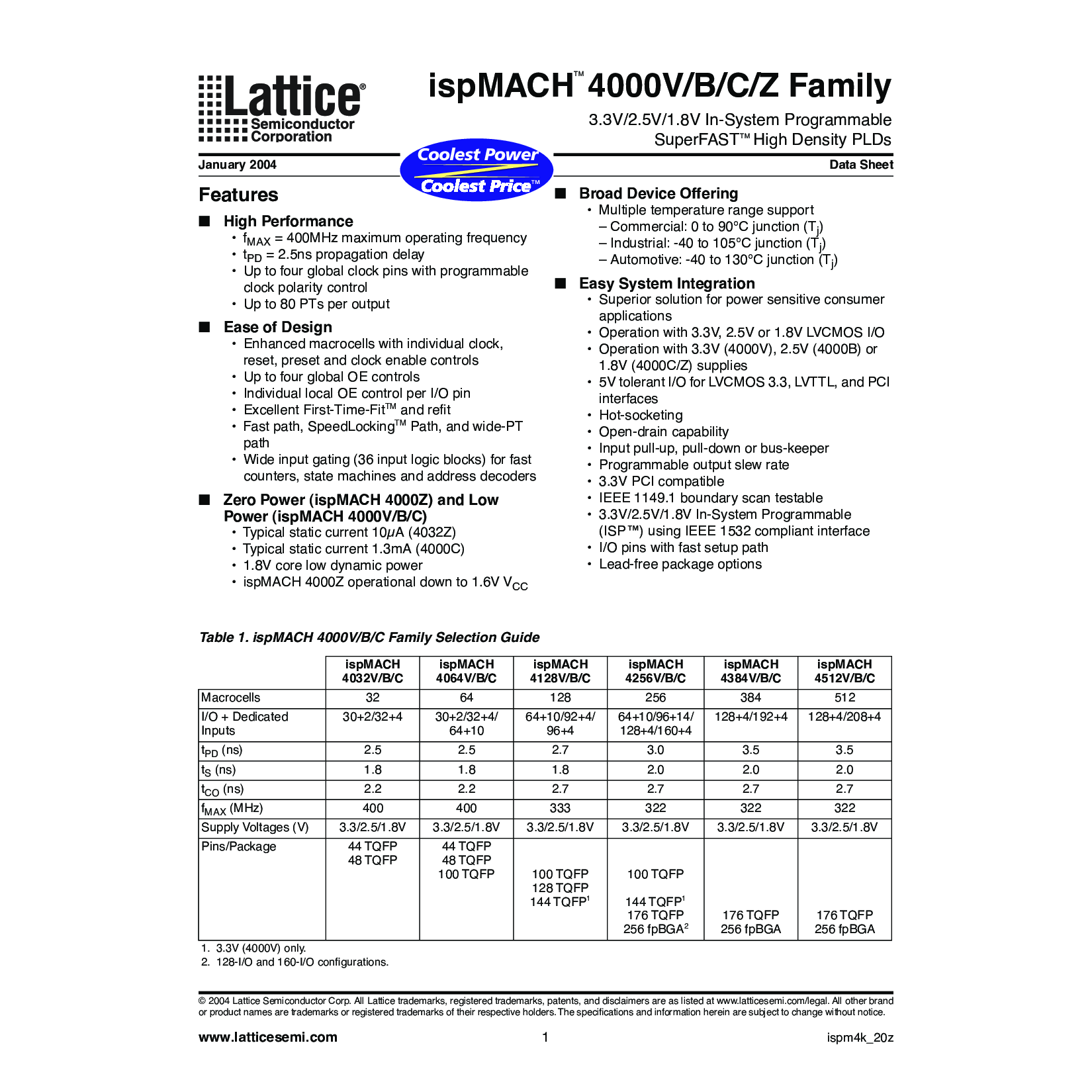

ispm4k_20z
ispMACH
4000v/b/c/z 家庭
3.3v/2.5v/1.8v 在系统内 可编程
SuperFAST
高 密度 plds
january 2004 数据 工作表
tm
tm
© 2004 lattice 半导体 corp. 全部 lattice 商标, 已注册 商标, 专利, 和 免责声明 是 作为 已列出 在 www.latticesemi.com/legal. 全部 其他 品牌
或 产品 姓名 是 商标 或 已注册 商标 的 他们的 各自 持有人. 这 规格
fi
阳离子 和 信息 此处 是 主题 至 变更 无 通知.
coolest 电源
c
tm
特点
■
高 业绩
•f
最大值
= 400mhz 最大值 操作 频率
•t
pd
= 2.5ns 传播 延迟
• 向上 至 四 全球 时钟 针脚 与 可编程
时钟 极性 控制
• 向上 至 80 pts 按 输出
■
轻松 的 设计
• 增强型 宏单元 与 个人 时钟,
重置, 预置 和 时钟 启用 控件
• 向上 至 四 全球 oe 控件
• 个人 本地 oe 控制 按 我/o 管脚
• 优秀 第一-时间-适合
tm
和 re
fi
t
•Fast 路径, speedlocking
tm
路径, 和 宽-pt
路径
• 宽 输入 浇口 (36 输入 逻辑 块) 用于 快
计数器, 州 机器 和 地址 解码器
■
零 电源 (ispmach 4000z) 和 低
采购订单wer (ispmach 4000v/b/c)
•Typical 静态 电流 10µa (4032z)
•Typical 静态 电流 1.3ma (4000c)
• 1.8v 核心 低 动态 电源
• ispmach 4000z 运营 向下 至 1.6v v
抄送
■
广泛的 设备 提供
• 多个 温度 范围 支持
– 商业: 0 至 90°c 接合点 (t
j
)
– 工业: -40 至 105°c 接合点 (t
j
)
– 汽车: -40 至 130°c 接合点 (t
j
)
■
容易 系统 集成
• 上级 解决方案 用于 电源 敏感 消费者
应用程序
• 操作 与 3.3v, 2.5v 或 1.8v lvcmos 我/o
• 操作 与 3.3v (4000v), 2.5v (4000b) 或
1.8v (4000c/z) 供应品
• 5v 宽容 我/o 用于 lvcmos 3.3, lvttl, 和 pci
接口
• 热-socketing
• 开漏极 能力
• 输入 拉-向上, 下拉 或 总线管理员
• 可编程 输出 回转 费率
• 3.3v pci 兼容
• ieee 1149.1 边界 扫描 可测试
• 3.3v/2.5v/1.8v 在系统内 可编程
(isp™) 使用 ieee 1532 符合 接口
• 我/o 针脚 与 快 设置 路径
• 无铅 包装 选项
助教b乐 1. ispmach 4000v/b/c 家庭 选择 指南
ispMACH
4032v/b/c
ispMACH
4064v/b/c
ispMACH
4128v/b/c
ispMACH
4256v/b/c
ispMACH
4384v/b/c
ispMACH
4512v/b/c
宏单元 32 64 128 256 384 512
我/o + 专用
输入
30+2/32+4 30+2/32+4/
64+10
64+10/92+4/
96+4
64+10/96+14/
128+4/160+4
128+4/192+4 128+4/208+4
t
pd
(ns) 2.5 2.5 2.7 3.0 3.5 3.5
t
s
(ns) 1.8 1.8 1.8 2.0 2.0 2.0
t
一氧化碳
(ns) 2.2 2.2 2.7 2.7 2.7 2.7
f
最大值
(mhz) 400 400 333 322 322 322
供应 电压 (v) 3.3/2.5/1.8v 3.3/2.5/1.8v 3.3/2.5/1.8v 3.3/2.5/1.8v 3.3/2.5/1.8v 3.3/2.5/1.8v
针脚/包装 44 tqfp
48 tqfp
44 tqfp
48 tqfp
100 tqfp 100 tqfp
128 tqfp
144 tqfp
1
100 tqfp
144 tqfp
1
176 tqfp
256 fpbga
2
176 tqfp
256 fpbga
176 tqfp
256 fpbga
1. 3.3v (4000v) 仅.
2. 128-我/o 和 160-我/o con
fi
测量.
