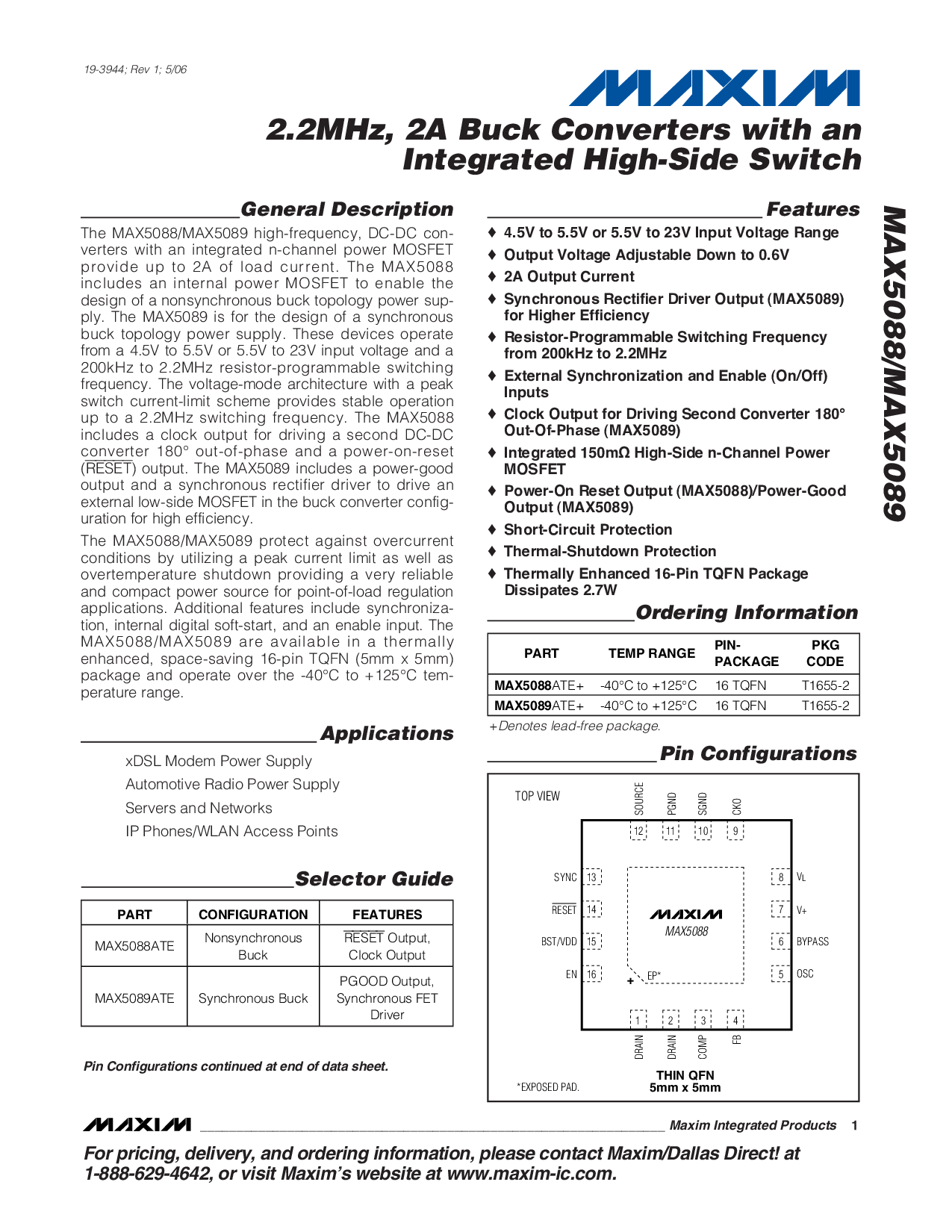

概述 描述
这 max5088/max5089 高-频率, 直流-直流 con-
verters 与 一个 综合 n通道 电源 场效应晶体管
提供 向上 至 2a 的 荷载 电流. 这 max5088
包括 一个 内部 电源 场效应晶体管 至 启用 这
设计 的 一个 nonsynchronous 降压 拓扑 电源 sup-
层板. 这 max5089 是 用于 这 设计 的 一个 同步
降压 拓扑 电源 供应. 这些 设备 操作
从 一个 4.5v 至 5.5v 或 5.5v 至 23v 输入 电压 和 一个
200khz 至 2.2mhz 电阻-可编程 开关
频率. 这 电压模式 体系结构 与 一个 峰值
开关 电流限制 方案 提供 稳定 操作
向上 至 一个 2.2mhz 开关 频率. 这 max5088
包括 一个 时钟 输出 用于 驾驶 一个 第二 直流-直流
变频器 180° 异相 和 一个 上电复位
(
重置
) 输出. 这 max5089 包括 一个 电源-良好
输出 和 一个 同步 整流器 驾驶员 至 驱动器 一个
外部 低侧 场效应晶体管 入点 这 降压 变频器 配置-
配置 用于 高 效率.
这 max5088/max5089 保护 反对 过流
条件 由 利用 一个 峰值 电流 限制 作为 井 作为
超温 停机 提供 一个 很 可靠
和 紧凑型 电源 来源 用于 负载点 法规
应用程序. 附加 特点 包括 同步-
操作, 内部 数字 软-开始, 和 一个 启用 输入. 这
max5088/max5089 是 可用 入点 一个 热
增强型, 节省空间 16-管脚 tqfn (5mm x 5mm)
包装 和 操作 结束 这 -40°c 至 +125°c 透射电镜-
温度 范围.
应用程序
xdsl 调制解调器 电源 供应
汽车 收音机 电源 供应
服务器 和 网络
ip 电话/wlan 访问权限 点数
特点
♦
4.5v 至 5.5v 或 5.5v 至 23v 输入 电压 范围
♦
输出 电压 可调 向下 至 0.6v
♦
2a 输出 电流
♦
同步 整流器 驾驶员 输出 (max5089)
用于 较高 效率
♦
电阻-可编程 开关 频率
从 200khz 至 2.2mhz
♦
外部 同步 和 启用 (开关)
输入
♦
时钟 输出 用于 驾驶 第二 变频器 180°
异相 (max5089)
♦
综合 150m
Ω
高侧 n通道 电源
场效应晶体管
♦
通电 重置 输出 (max5088)/电源-不错
输出 (max5089)
♦
短路 保护
♦
热关断 保护
♦
热 增强型 16-管脚 tqfn 包装
消散 2.7w
max5088/max5089
2.2mhz, 2a 降压 转换器 与 一个
综合 高侧 开关
________________________________________________________________
马克西姆 综合 产品
1
15
16
14
13
6
5
7
排水管
fb
8
排水管
PGND
CKO
来源
12
重置
4
12 11 9
bst/vdd
en
v
l
V+
旁路
osc
MAX5088
比较 SGND
3
10
同步
EP*
*exposed 衬垫.
薄 qfn
5mm x 5mm
顶部 查看
+
管脚 配置
订购 信息
19-3944; rev 1; 5/06
用于 定价, 交货, 和 订购 信息, 请 联系人 马克西姆/达拉斯市 direct! 在
1-888-629-4642, 或参观 马克西姆’s 网站 在 www.马克西姆-集成电路.com.
管脚 配置 续 在 结束 的 数据 工作表.
零件 温度 范围
管脚-
包装
pkg
代码
MAX5088
ATE+ -40°c 至 +125°c 16 tqfn t1655-2
MAX5089
ATE+ -40°c 至 +125°c 16 tqfn t1655-2
选择器 指南
零件 配置 特点
MAX5088ATE
Nonsynchronous
降压
重置
输出,
时钟 输出
MAX5089ATE 同步 降压
pgood 输出,
同步 场效应晶体管
驾驶员
+
表示 无铅 包装.
