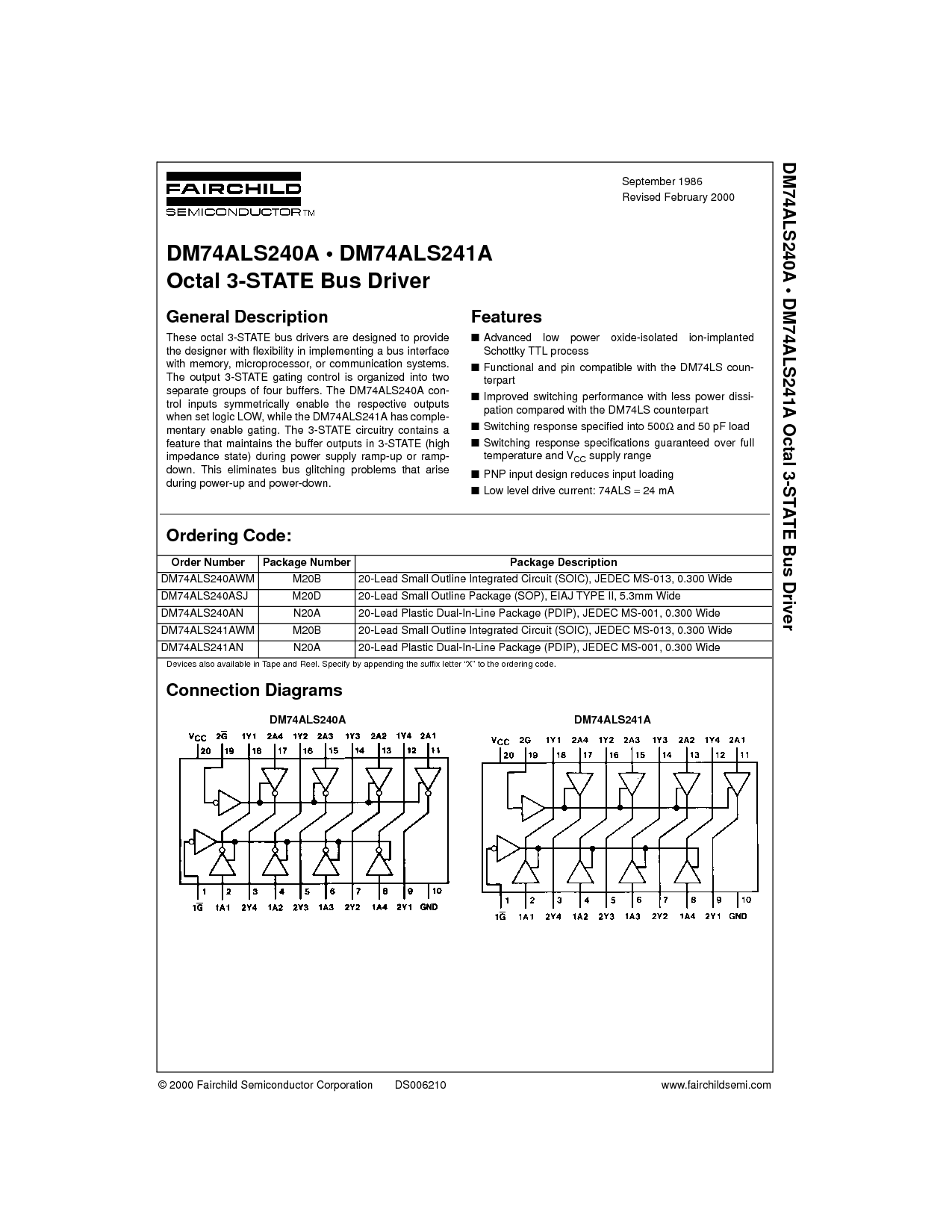

© 2000 仙童 半导体 公司 DS006210 www.仙女半.com
九月 1986
修订 二月 2000
DM74ALS240A
• dm74als241a 八进制 3-州 总线 驾驶员
dm74als240a • dm74als241a
八进制 3-州 总线 驾驶员
概述 描述
这些 八进制 3-州 总线 驱动程序 是 设计 至 提供
这 设计师 与 灵活性 入点 实施 一个 总线 接口
与 记忆, 微处理器, 或 通信 系统.
这 输出 3-州 浇口 控制 是 有组织的 进入 两个
分开 团体 的 四 缓冲区. 这 dm74als240a con-
控制 输入 对称 启用 这 各自 产出
当 设置 逻辑 低, 同时 这 dm74als241a 有 comple-
金属 启用 浇口. 这 3-州 电路 包含 一个
功能 那 维护 这 缓冲区 产出 入点 3-州 (高
阻抗 州) 期间 电源 供应 爬坡 或 坡道-
向下. 这个 消除 总线 毛刺 问题 那 出现
期间 通电 和 电源-向下.
特点
■
高级 低 电源 氧化物隔离 离子注入
肖特基 ttl 流程
■
功能 和 管脚 兼容 与 这 dm74ls 国家-
三分体
■
改进 开关 业绩 与 较少 电源 dissi-
pation 比较 与 这 dm74ls 对应方
■
开关 响应 指定 进入 500
Ω
和 50 pf 荷载
■
开关 响应 规格 保证 结束 已满
温度 和 v
抄送
供应 范围
■
pnp 输入 设计 减少 输入 正在加载
■
低 水平 驱动器 电流: 74als
=
24 ma
订购 代码:
设备 也 可用 入点 胶带 和 卷轴. 指定 由 追加 这 后缀 信函 “x” 至 这 订购 代码.
连接 图表
DM74ALS240A DM74ALS241A
订单 号码 包装 号码 包装 描述
DM74ALS240AWM M20B 20-铅 小 大纲 综合 电路 (soic), 电子元件工业联合会 ms-013, 0.300 宽
DM74ALS240ASJ M20D 20-铅 小 大纲 包装 (sop), eiaj 类型 二, 5.3mm 宽
DM74ALS240AN N20A 20-铅 塑料 双列直插式 包装 (pdip), 电子元件工业联合会 ms-001, 0.300 宽
DM74ALS241AWM M20B 20-铅 小 大纲 综合 电路 (soic), 电子元件工业联合会 ms-013, 0.300 宽
DM74ALS241AN N20A 20-铅 塑料 双列直插式 包装 (pdip), 电子元件工业联合会 ms-001, 0.300 宽
