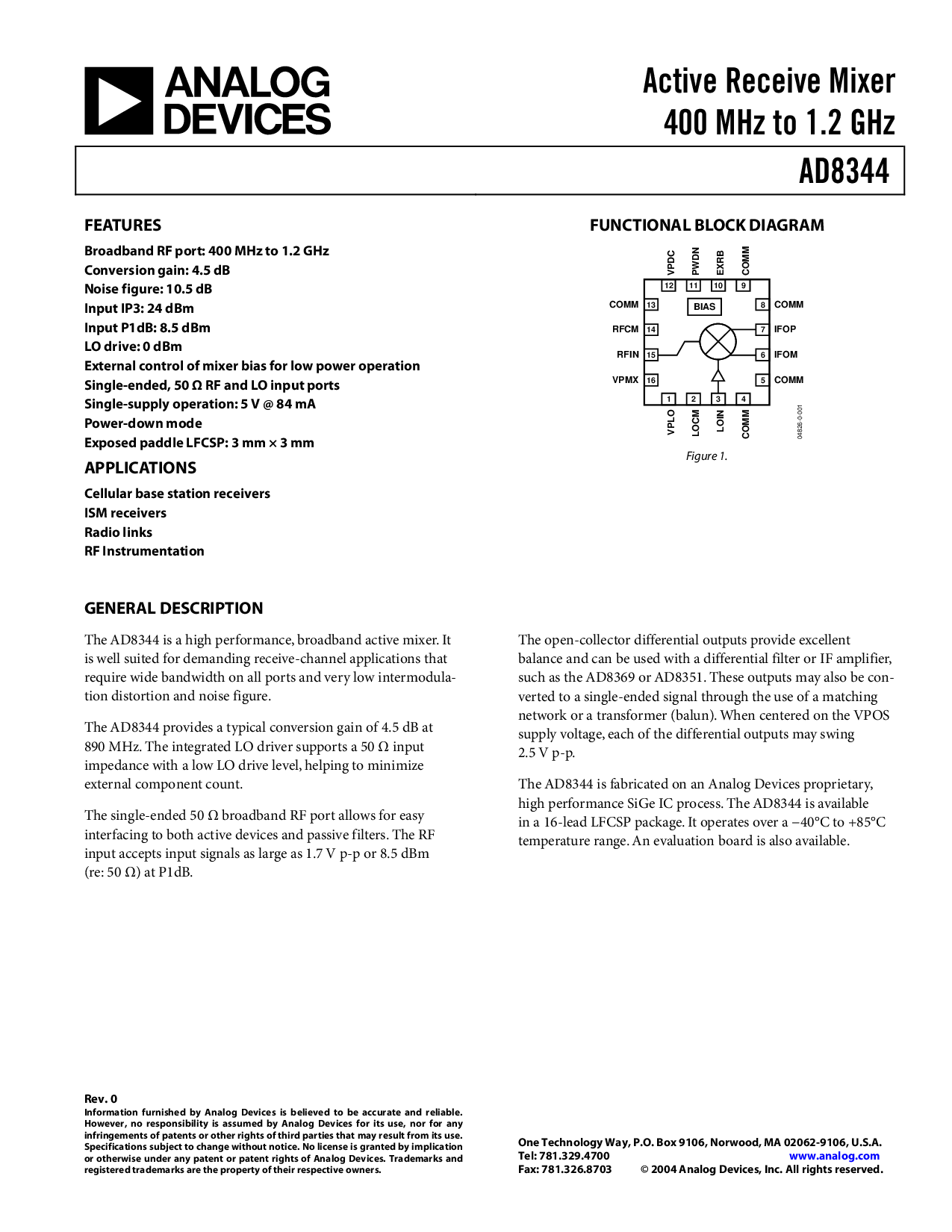

起作用的 receive mixer
400 mhz 至 1.2 ghz
AD8344
rev.
0
信息 陈设 用 相似物 设备 是相信 至 是 精确 和 可依靠的.
不管怎样, 非 责任 是 assumed 用 相似物 设备 为 它的 使用, 也不 为 任何
infringements 的 专利权 或者 其它 权利 的第三 部 那 将 结果 从 它的 使用.
规格 主题 至 改变 没有 注意. 非 执照 是 准予 用 牵涉
或者 否则 下面 任何 专利权 或者 专利权 rights 的 相似物 设备. 商标 和
注册 商标 是 这 所有物 的 它们的 各自的 所有权人.
一个 技术 方法, p.o. 盒 9106,norwood, 毫安 02062-9106, 美国
电话: 781.329.4700
www.相似物.com
传真: 781.326.8703 © 2004 相似物 设备, 公司 所有 权利 保留.
特性
broadband rf 端口: 400 mhz 至 1.2 ghz
转换 增益: 4.5 db
噪音 图示: 10.5 db
输入 ip3: 24 dbm
输入 p1db: 8.5 dbm
lo 驱动: 0 dbm
外部 控制 的 mixer 偏差 为 低 电源 运作
单独的-结束, 50 Ω rf 和 lo 输入 端口
单独的-供应 运作: 5 v @ 84 毫安
电源-向下 模式
exposed paddle lfcsp: 3 mm × 3 mm
产品
cellular 根基 station 接受者
ism 接受者
无线电 links
rf 仪器
函数的 块 图解
VPLO
1
LOCM
2
LOIN
3
COMM
4
VPDC
12
PWDN
11
EXRB
10
COMM
9
COMM
8
IFOP
7
IFOM
6
COMM
5
COMM
13
RFCM
14
RFIN
15
VPMX
16
偏差
04826-0-001
图示 1.
一般 描述
这 ad8344 是 一个 高 效能, broadband 起作用的 mixer. 它
是 好 suited 为 要求 receive-频道 产品 那
需要 宽 带宽 在 所有 端口 和 非常 低 intermodula-
tion 扭曲量 和 噪音 图示.
这 ad8344 提供 一个 典型 转换 增益 的 4.5 db 在
890 mhz. 这 整体的 lo 驱动器 支持 一个 50 Ω 输入
阻抗 和 一个 低 lo 驱动 水平的, helping 至 降低
外部 组件 计数.
这 单独的-结束 50 Ω broadband rf 端口 准许 为 容易
接合 至 两个都 起作用的 设备 和 被动的 过滤. 这 rf
输入 accepts 输入 信号 作 大 作 1.7 v p-p 或者 8.5 dbm
(re: 50 Ω) 在 p1db.
这 打开-集电级 差别的 输出 提供 极好的
balance 和 能 是 使用 和 一个 差别的 过滤 或者 如果 放大器,
此类 作 这 ad8369 或者 ad8351. 这些 输出 将 也 是 con-
verted 至 一个 单独的-结束 信号 通过 这 使用 的 一个 相一致
网络 或者 一个 变压器 (balun). 当 集中 在 这 vpos
供应 电压, 各自 的 这 差别的 输出 将 摆动
2.5 v p-p.
这 ad8344 是 fabricated 在 一个 相似物 设备 专卖的,
高 效能 sige ic 处理. 这 ad8344 是 有
在 一个 16-含铅的 lfcsp 包装. 它 运作 在 一个 −40°c 至 +85°c
温度 范围. 一个 evaluation 板 是 也 有.
