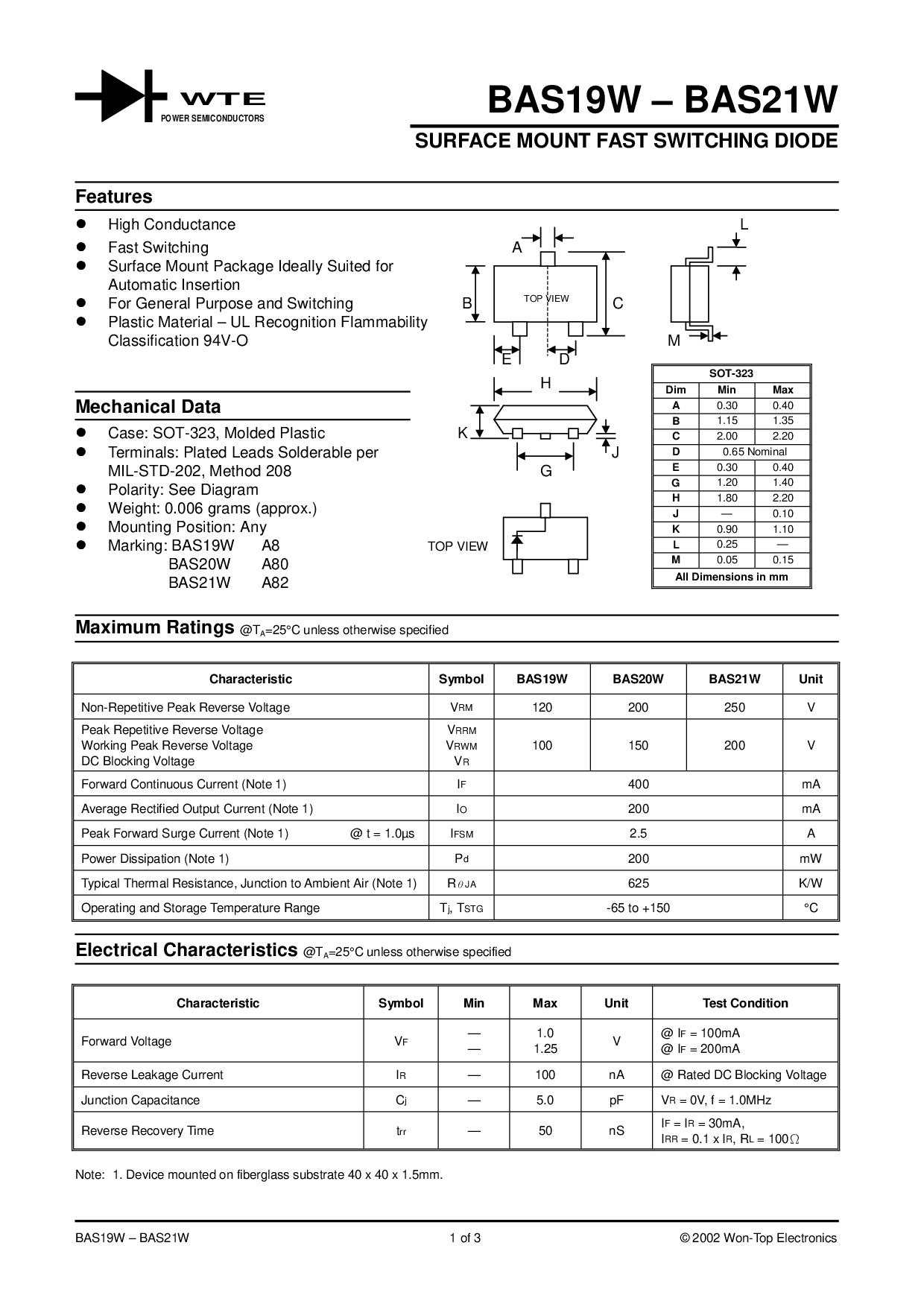

bas19w – bas21w 1 的 3 © 2002 韩元-顶部 电子产品
bas19w – bas21w
表面 安装 快 开关 二极管
特点
!
高 电导 l
!
快 开关 一个
!
表面 安装 包装 理想情况下 适合 用于
自动 插入
!
用于 概述 目的 和 开关 b c
!
塑料 材料 – ul 识别 可燃性
分类 94v-o m
e? d
h
机械 数据
!
案例: sot-323, 模制 塑料 k
!
接线端子: 电镀 导联 可焊接 按 j
密耳-标准-202, 方法 208 g
!
极性: 请参见 图表
!
重量: 0.006 克 (约.)
!
安装 位置: 任何
!
标记: bas19w A8
顶部 查看
BAS20W A80
BAS21W A82
最大值 额定值
@T
一个
=25°c 除非 否则 指定
特性 符号 BAS19W BAS20W BAS21W 单位
非重复性 峰值 反向 电压 v
rm
120 200 250 v
峰值 重复性 反向 电压
工作 峰值 反向 电压
直流 阻塞 电压
v
rrm
v
rwm
v
右
100 150 200 v
前进 连续 电流 (备注 1) 我
f
400 ma
平均值 已纠正 输出 电流 (备注 1) 我
o
200 ma
峰值 前进 浪涌 电流 (备注 1) @ t = 1.0µs 我
FSM
2.5 一个
电源 耗散 (备注 1) p
d
200 mW
典型 热 电阻, 接合点 至 环境 空气 (备注 1) 右
ja
625 k/w
操作 和 存储 温度 范围 t
j
, t
stg
-65 至 +150 °C
电气 特性
@T
一个
=25°c 除非 否则 指定
特性 符号 最小 最大值 单位 测试一下 条件
前进 电压 v
f
—
—
1.0
1.25
v
@ 我
f
= 100ma
@ 我
f
= 200ma
反向 泄漏 电流 我
右
— 100 不适用 @ 额定 直流 阻塞 电压
接合点 电容 c
j
—5.0pf v
右
= 0v, f = 1.0mhz
反向 回收 时间 t
rr
—50nS
我
f
= 我
右
= 30ma,
我
rr
= 0.1 x 我
右
, 右
l
= 100
备注: 1. 设备 已安装 开启 fiberglass 基材 40 x 40 x 1.5mm.
WTE
电源 半导体
顶部 查看
sot-323
昏暗 最小 最大值
一个
0.30 0.40
B
1.15 1.35
c
2.00 2.20
d
0.65 标称值
e?
0.30 0.40
g
1.20 1.40
h
1.80 2.20
j
—0.10
k
0.90 1.10
l
0.25 —
m
0.05 0.15
全部 尺寸 入点 mm
