块 图表
■
机械 数据
参数 宽度 x 高度 x 深度 单位
大纲 尺寸 65 x 28.4 x 8 (与 led指示灯: 8)* mm
有效 查看 面积 46 x 18.4 mm
圆点 尺寸 0.33 x 0.35 mm
圆点 变桨 0.38 x 0.40 mm
字符 矩阵 5 x 7 圆点
字符 尺寸 1.85 x 2.75 mm
字符 变桨 2.14 x 4.25 mm
重量 近似值 16 (与 led指示灯: 18) g
*types 与 综合 连接器: 9 mm 深度
■
绝对 最大值 额定值
参数 符号 最小值 最大值 单位
供应 电压 (逻辑) v
dd
(v
dd
-v
ss
) 0 6.5 v
供应 电压 (lcd 驾驶员) v
ee
(v
dd
-v
0
) 0 5.0 v
输入 电压 v
我
v
ss
v
dd
v
操作 温度 t
op
请参见 第页 11 °C
存储 温度 t
st
请参见 第页 11 °C
■
电气 特性
条件: 助教 = 25°c, v
dd
= 5.0
±
0.25
v
参数 符号 最小值 典型值 最大值 单位
输入 电压 高 v
inh
2.2 --- --- v
输入 电压 低 v
INL
--- --- 0.6 v
输出 电压 高 v
哦
2.4 --- --- v
输出 电压 低 v
ol
--- --- 0.4 v
供应 电流 (逻辑) 我
dd
--- 2.0 --- ma
供应 电流 (lcd 驾驶员) 我
o
--- 0.5 --- ma
职责 比率 --- --- 1 / 32 --- ---
■
led指示灯 背光 (标准 颜色 绿色)
参数 符号 最小值 典型值 最大值 单位
供应 电压 v
f
3.8 4.1 4.4 v
供应 电流 我
f
[at 25°c] --- 40 70 ma
灯 风格 --- --- 01 --- ---
led指示灯 细分市场 --- --- 4 --- pcs

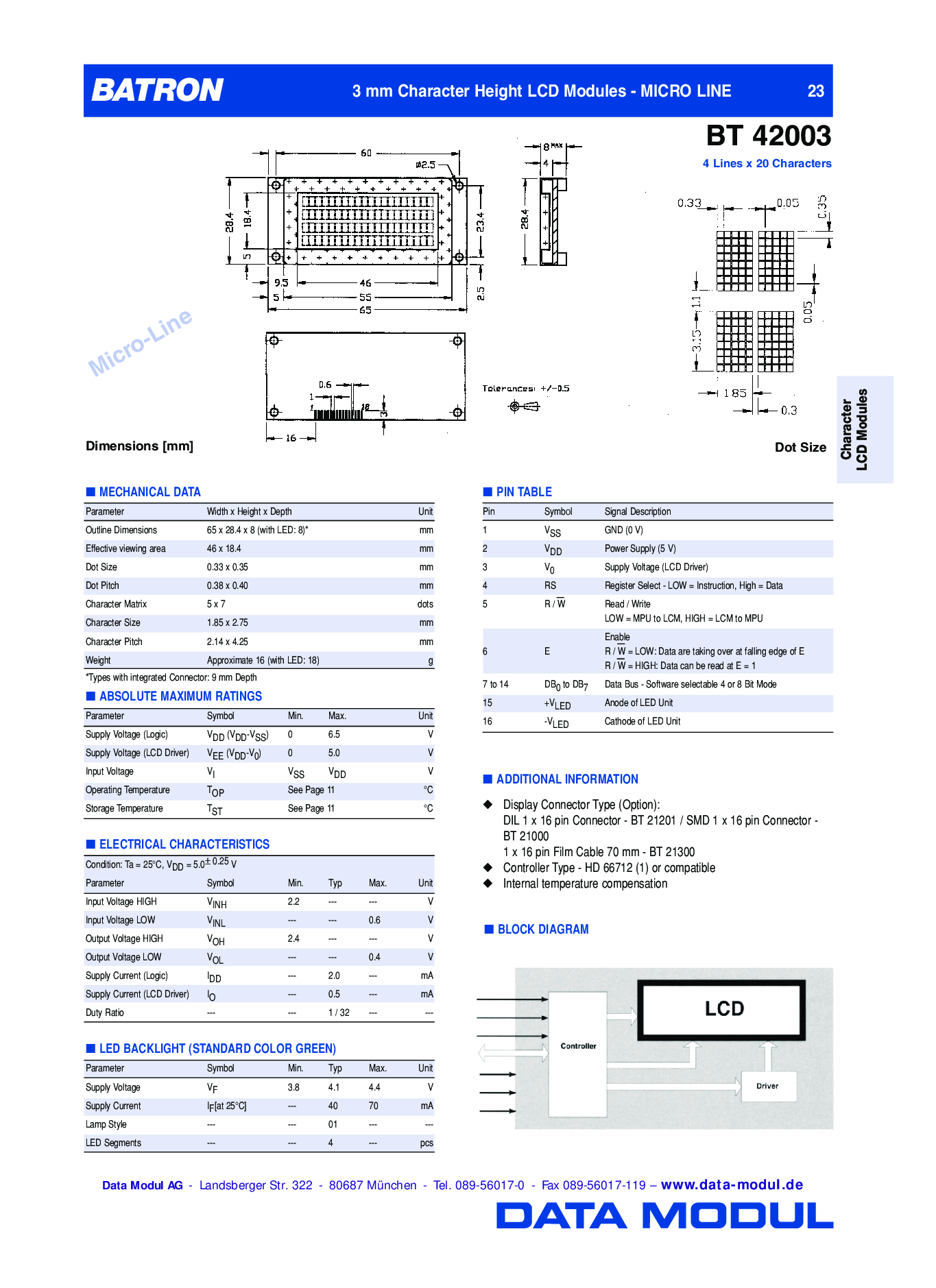

bt 42003
4 线条 x 20 字符
■
管脚 表
管脚 Symb
o
l 信号 描述
1V
ss
地 (0 v)
2V
dd
电源 供应 (5 v)
3V
0
供应 电压 (lcd 驾驶员)
4 rs 注册 选择 - 低 = 说明书, 高 = 数据
5 右 / w 阅读 / 写
低 = mpu 至 lcm, 高 = lcm 至 mpu
启用
6 e? 右 / w = 低: 数据 是 服用 结束 在 坠落 边缘 的 e?
右 / w = 高: 数据 可以 是 阅读 在 e? = 1
7 至 14 db
0
至 db
7
数据 总线 - 软件 可选择 4 或 8 有点 模式
15 +V
led指示灯
阳极 的 led指示灯 单位
16 -v
led指示灯
阴极 的 led指示灯 单位
■
附加 信息
◆
显示 连接器 类型 (选项):
DIL 1 x 16 管脚 连接器 - bt 21201 / smd 1 x 16 管脚 连接器 -
bt 21000
1 x 16 管脚 胶卷 电缆 70 mm - bt 21300
◆
控制器 类型 - 高清 66712 (1) 或 兼容
◆
内部 温度 补偿
圆点 尺寸
微型-线
尺寸 [mm]
233 mm 字符 高度 lcd 模块 - 微型 线
BATRON
字符
lcd 模块
数据 modul ag
- landsberger str. 322 - 80687 münchen - 电话. 089-56017-0 - 传真 089-56017-119 –
www.数据-modul.de
: 点此下载
