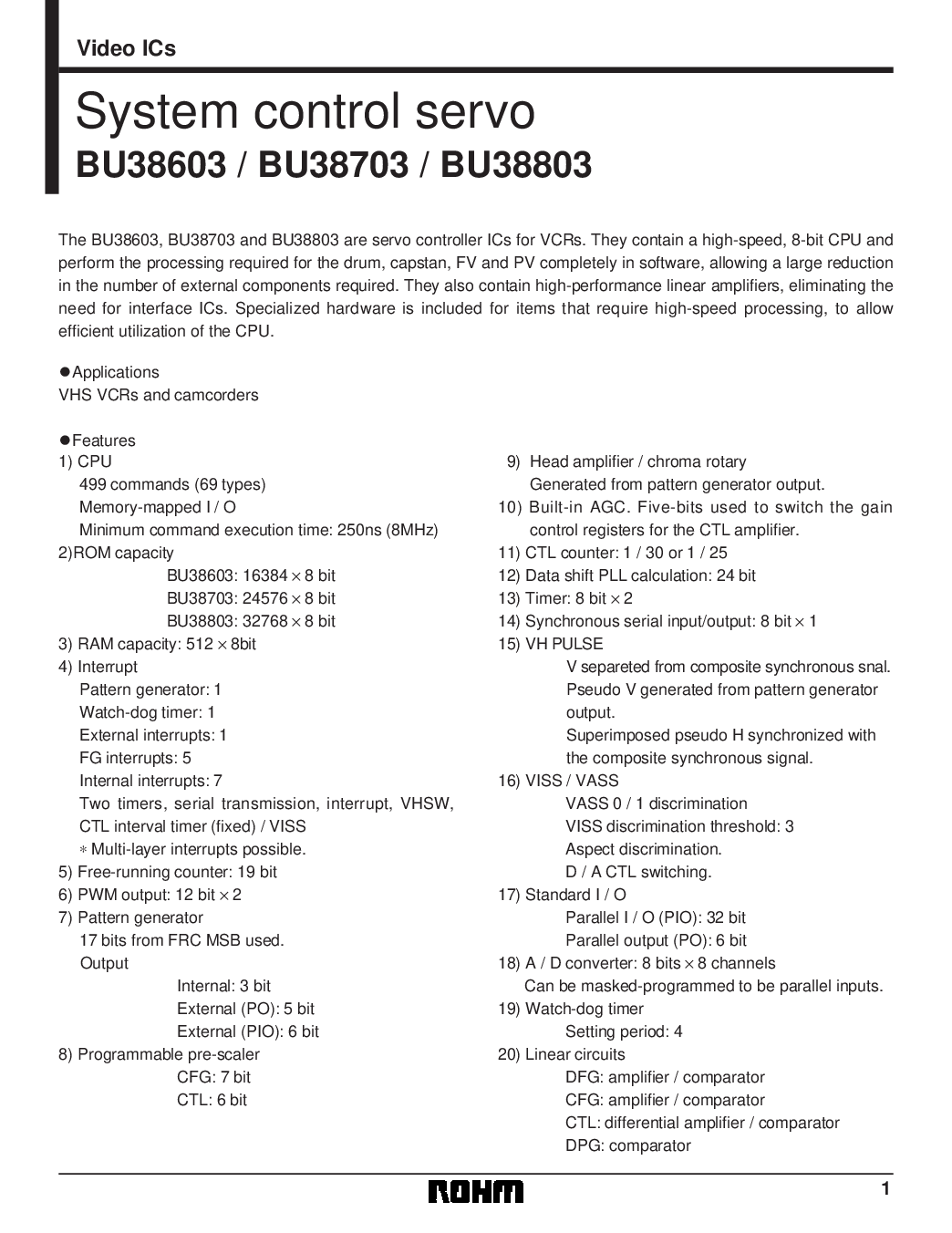

视频 ics
系统 控制 伺服
bu38603 / bu38703 / bu38803
这 bu38603, bu38703 和 bu38803 是 伺服 控制器 ics 用于 vcrs. 他们 包含 一个 高-速度, 8-有点 cpu 和
执行 这 加工 必填项 用于 这 drum, capstan, fv 和 pv 完全 入点 软件, 允许 一个 大型 减少
入点 这 号码 的 外部 组件 必填项. 他们 也 包含 高性能 线性 放大器, 消除 这
需要 用于 接口 ics. 专业化 硬件 是 包括 用于 项目 那 需要 高速 加工, 至 允许
高效 利用率 的 这 cpu.
•
应用程序
vhs vcrs 和 摄像机
•
特点
1) cpu
499 命令 (69 类型)
内存映射 我 / o
最小值 命令 执行 时间: 250ns (8mhz)
2)rom 容量
bu38603: 16384
×
8 有点
bu38703: 24576
×
8 有点
bu38803: 32768
×
8 有点
3) ram 容量: 512
×
8bit
4) 中断
图案 发电机: 1
手表-狗 计时器: 1
外部 中断: 1
fg 中断: 5
内部 中断: 7
两个 计时器, 串行 变速器, 中断, vhsw,
ctl 时间间隔 计时器 (固定) / viss
∗
多层 中断 可能.
5) 自由运行 计数器: 19 有点
6) pwm 输出: 12 有点
×
2
7) 图案 发电机
17 比特 从 frc msb 已使用.
输出
内部: 3 有点
外部 (采购订单): 5 有点
外部 (pio): 6 有点
8) 可编程 预定标器
cfg: 7 有点
ctl: 6 有点
9) 封头 放大器 / 色度 旋转式
已生成 从 图案 发电机 输出.
10) 内置 agc. 五个-比特 已使用 至 开关 这 增益
控制 寄存器 用于 这 ctl 放大器.
11) ctl 计数器: 1 / 30 或 1 / 25
12) 数据 轮班 pll 计算: 24 有点
13) 计时器: 8 有点
×
2
14) 同步 串行 输入/输出: 8 有点
×
1
15) vh脉冲
v separeted 从 复合材料 同步 snal.
伪 v 已生成 从 图案 发电机
输出.
叠加 伪 h 已同步 与
这 复合材料 同步 信号.
16) viss / vass
vass 0 / 1 歧视
viss 歧视 阈值: 3
方面 歧视.
d / 一个 ctl 开关.
17) 标准 我 / o
平行 我 / o (pio): 32 有点
平行 输出 (采购订单): 6 有点
18) 一个 / d 变频器: 8 比特
×
8 频道
可以 是 蒙面-编程 至 是 平行 输入.
19) 手表-狗 计时器
设置 期间: 4
20) 线性 电路
dfg: 放大器 / 比较器
cfg: 放大器 / 比较器
ctl: 差速器 放大器 / 比较器
dpg: 比较器
