package
原理图
1/21/04
第页 1 的 12
© 2004 仙童 半导体 公司

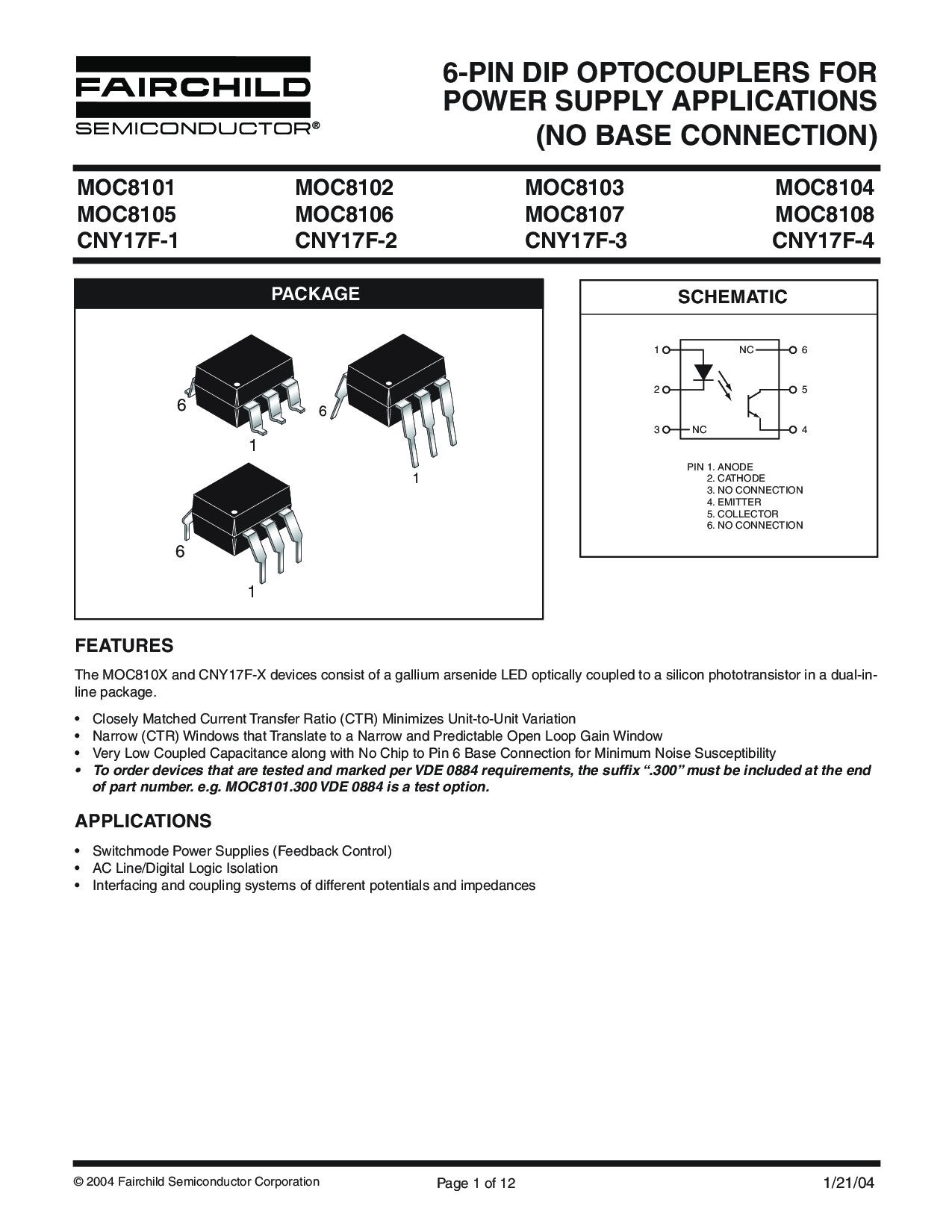

6-管脚 倾角 光耦合器 用于
电源 供应 应用程序
(否 底座 连接)
MOC8101 MOC8102 moc8103 moc8104
MOC8105 MOC8106 moc8107 moc8108
cny17f-1 cny17f-2 cny17f-3 cny17f-4
特点
这 moc810x 和 cny17f-x 设备 组成 的 一个 镓 砷化物 led指示灯 光学 耦合 至 一个 硅 光电晶体管 入点 一个 双-入点-
线 包装.
• 紧密地 匹配 电流 转让 比率 (ctr) 最小化 单位对单位 变化
• 窄 (ctr) 窗户 那 翻译 至 一个 窄 和 可预测 打开 回路 增益 窗口
•Very 低 耦合 电容 沿 与 否 芯片 至 管脚 6 底座 连接 用于 最小值 噪声 易感性
•To 订单 设备 那 是 已测试 和 已标记 按 vde 0884 要求, 这 suffix “.300” 必须 是 包括 在 这 结束
的 零件 号码. e?.g. moc8101.300 vde 0884 是 一个 测试一下 选项.
应用程序
• 开关模式 电源 供应品 (反馈 控制)
•Ac 线/数字 逻辑 隔离
• 接口 和 联轴器 系统 的 不同的 电位 和 阻抗
6
1
6
1
6
1
2
1
3NC
5
6NC
管脚 1. 阳极
2. 阴极
3. 否 连接
4. 发射器
5. 收集器
6. 否 连接
4
