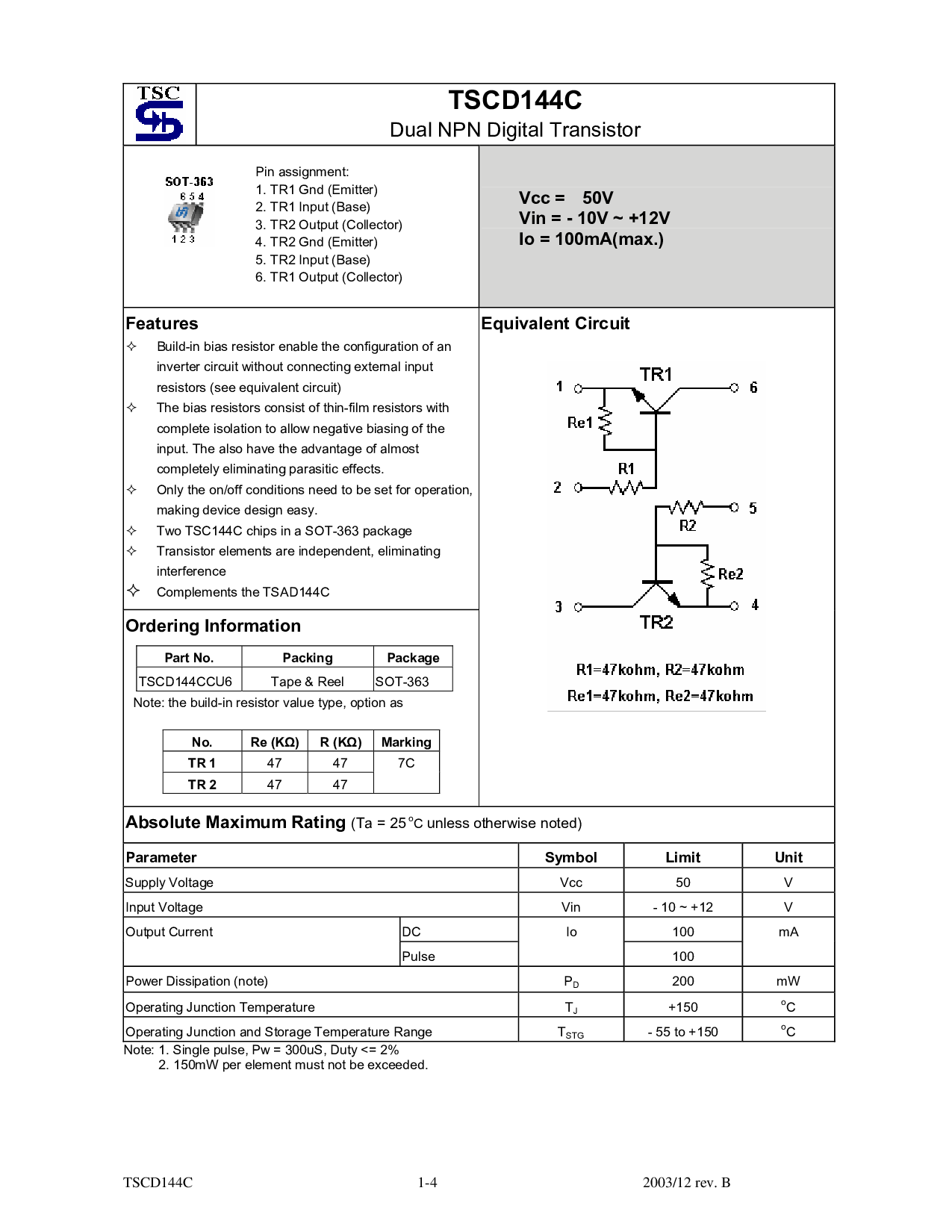

tscd144c 1-4 2003/12 rev. b
TSCD144C
双 npn 数字 晶体管
vcc = 50V
vin = - 10v ~ +12v
io = 100ma(最大值.)
特点
构建-入点 偏差 电阻 启用 这 配置 的 一个
逆变器 电路 无 正在连接 外部 输入
电阻 (请参见 等效 电路)
这 偏差 电阻 组成 的 薄膜 电阻 与
完成 隔离 至 允许 负 偏置 的 这
输入. 这 也 有 这 优势 的 几乎
完全 消除 寄生 效果.
仅 这 开关 条件 需要 至 是 设置 用于 操作,
制作 设备 设计 容易.
两个 tsc144c 芯片 入点 一个 sot-363 包装
晶体管 元素 是 独立, 消除
干扰
补件 这 tsad144c
订购 信息
零件 否. 填料 包装
tscd144ccu6 胶带 &放大器; 卷轴 sot-363
备注: 这 构建-入点 电阻 值 类型, 选项 作为
否. re (k
Ω
) 右 (k
Ω
) 标记
tr 1
47 47
tr 2
47 47
7C
等效 电路
绝对 最大值 评级
(助教 = 25
o
c
除非 否则 已注明)
参数 符号 限制 单位
供应 电压 vcc 50 v
输入 电压 Vin - 10 ~ +12 v
直流 100输出 电流
脉冲
io
100
ma
电源 耗散 (备注) p
d
200 mw
操作 接合点 温度 t
j
+150
o
c
操作 接合点 和 存储 温度 范围 t
stg
- 55 至 +150
o
c
备注: 1. 单独 脉冲, pw = 300us, 职责 <= 2%
2. 150mw 按 元素 必须 不 是 超过.
管脚 分配:
1. tr1 地 (发射器)
2. tr1 输入 (底座)
3. tr2 输出 (收集器)
4. tr2 地 (发射器)
5. tr2 输入 (底座)
6. tr1 输出 (收集器)
