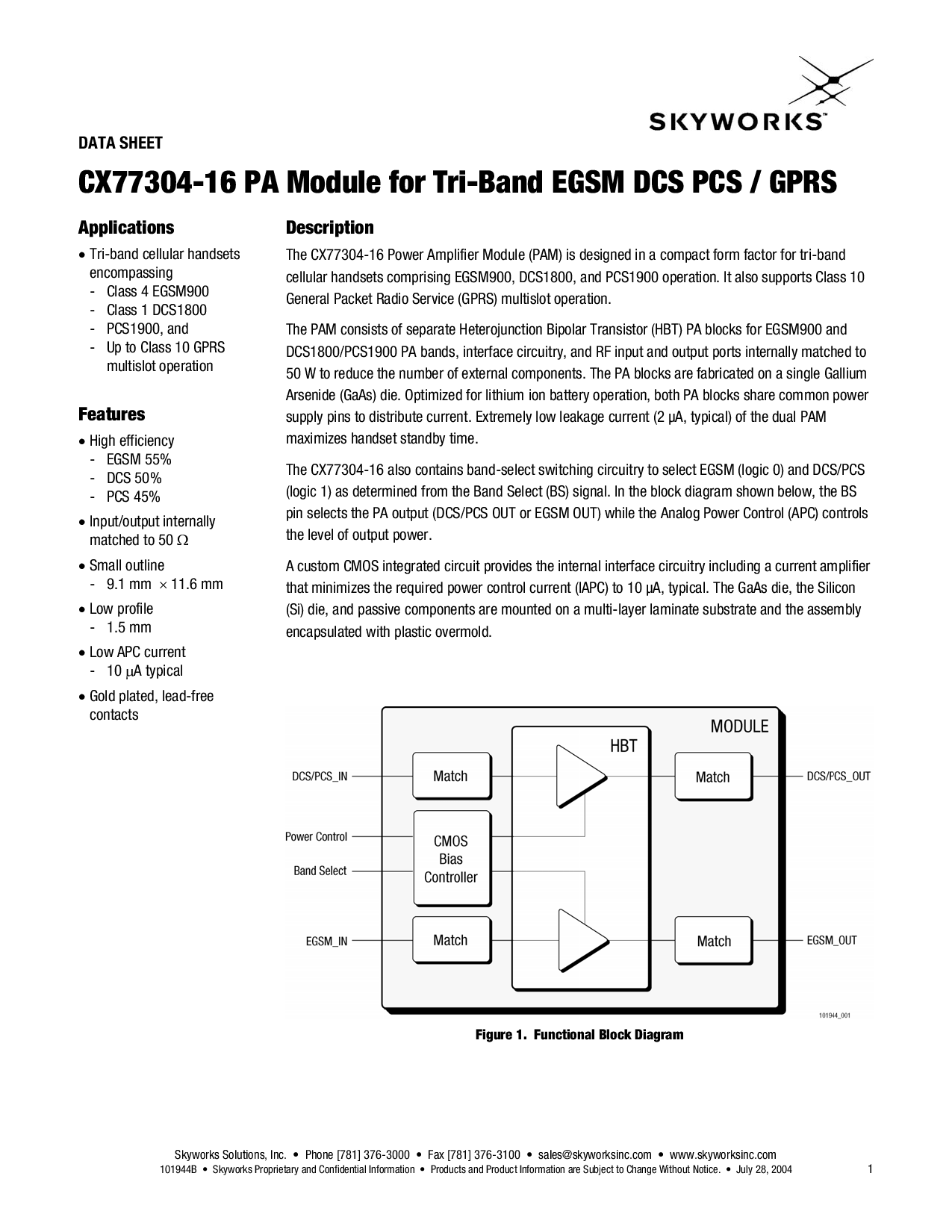

数据 工作表
cx77304-16 pa 模块 用于 三-乐队 egsm dcs pcs / gprs
应用程序
•
三-乐队 细胞 手持设备
包罗万象
-
类 4 egsm900
-
类 1 dcs1800
-
pcs1900, 和
-
向上 至 类 10 gprs
多插槽 操作
特点
•
高 效率
-
egsm 55%
-
dcs 50%
-
pcs 45%
•
输入/输出 内部
匹配 至 50
Ω
•
小 大纲
-
9.1 mm
×
11.6 mm
•
低 配置文件
-
1.5 mm
•
低 apc 电流
-
10
µ
一个 典型
•
黄金 电镀, 无铅
联系人
描述
这 cx77304-16 电源 放大器 模块 (pam) 是 设计 入点 一个 紧凑型 窗体 因素 用于 三-乐队
细胞 手持设备 包括 egsm900, dcs1800, 和 pcs1900 操作. 它 也 支架 类 10
概述 数据包 收音机 服务 (gprs) 多插槽 操作.
这 pam 由 的 分开 heterojunction 双极性 晶体管 (hbt) pa 块 用于 egsm900 和
dcs1800/pcs1900 pa 乐队, 接口 电路, 和 rf输入 和 输出 端口 内部 匹配 至
50 w 至 减少 这 号码 的 外部 组件. 这 pa 块 是 预制 开启 一个 单独 镓
砷化物 (gaas) 模具. 优化 用于 锂 离子 电池ry 操作, 两者都有 pa 块 分享 普通 电源
供应 针脚 至 分发 电流. 极其 低 泄漏 电流 (2 µa, 典型) 的 这 双 pam
最大化 手持电话 备用 时间.
这 cx77304-16 也 包含 乐队-选择 开关 电路 至 选择 egsm (逻辑 0) 和 dcs/pcs
(逻辑 1) 作为 已确定 从 这 乐队 选择 (bs) 信号. 入点 这 块 图表 显示 below, 这 bs
管脚 选择 这 pa 输出 (dcs/pcs 出点 或 egsm out) 同时 这 模拟 电源 控制 (apc) 控件
这 水平 的 输出 电源.
一个 自定义 cmos 综合 电路 提供 这 internal 接口 电路 包括 一个 电流 放大器
那 最小化 这 必填项 电源 控制 电流 (iapc) 至 10 µa, 典型. 这 gaas 模具, 这 硅
(si) 模具, 和 被动 组件 是 已安装 开启 一个 多层 laminate 基材 和 这 总成
已封装 与 塑料 overmold.
图 1. 功能 块 图表
