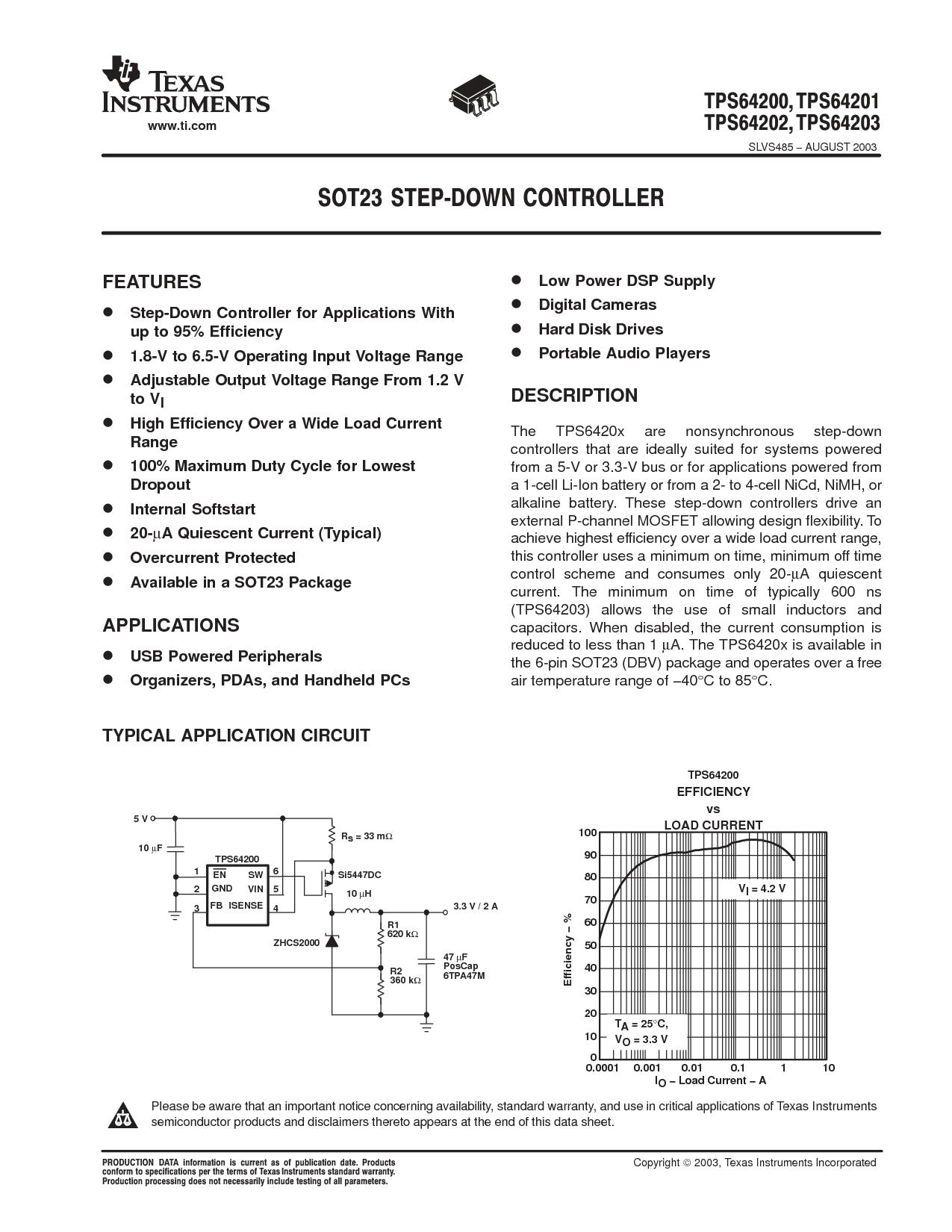

SLVS485− 8月 2003
特点
降压 控制器 用于 应用程序 与
向上 至 95% 效率
1.8-v 至 6.5-v 操作 输入 电压 范围
可调 输出 电压 范围 从 1.2 v
至 v
我
高 效率 结束 一个 宽 荷载 电流
范围
100% 最大值 职责 循环 用于 最低
辍学
内部 软启动
20-
µ
一个 静态 电流 (典型)
过流 保护
可用 入点 一个 sot23 包装
应用程序
usb 通电 外围设备
组织者, pdas, 和 手持设备 pcs
低 电源 dsp 供应
数字 摄像头
硬 磁盘 驱动器
便携式 音频 玩家
描述
这 tps6420x 是 nonsynchronous 降压
控制器 那 是 理想情况下 适合 用于 系统 通电
从 一个 5-v 或 3.3-v 总线 或 用于 应用程序 通电 从
一个 1-细胞 李-离子 蓄电池 或 从 一个 2- 至 4-细胞 nicd, nimh, 或
碱性 蓄电池. 这些 降压 控制器 驱动器 一个
外部p沟道 场效应晶体管 允许 设计 灵活性. 至
实现最高 效率 结束 一个 宽 荷载 电流 范围,
这个 控制器 用途 一个 最小值 开启 时间, 最小值 关 时间
控制 方案 和 消耗 仅 20-
µ
一个 静态
电流. 这 最小值 开启 时间 的 通常 600 ns
(tps64203) 允许 这 使用 的 小 电感器 和
电容器. 当 已禁用, 这 电流 消费 是
减少 至 较少 比 1
µ
一个. 这 tps6420x 是 可用 入点
这 6-管脚 sot23 (dbv) 包装 和 操作结束 一个 免费
空气 温度 范围 的 −40
°
c 至 85
°
c.
典型 应用程序 电路
5
TPS64200
Si5447DC
ZHCS2000
en
地
fb
软件
VIN
ISENSE
右
s
= 33 m
Ω
10
µ
h
3.3 v / 2 一个
47
µ
f
PosCap
6TPA47M
R1
620 k
Ω
R2
360 k
Ω
10
µ
f
5 v
0
10
20
30
40
50
60
70
80
90
100
0.0001 0.001 0.01 0.1 1 10
t
一个
= 25
°
c,
v
o
= 3.3 v
TPS64200
效率
vs
荷载 电流
我
o
− 荷载 电流 − 一个
效率 − %
v
我
= 4.2 v
1
2
3
6
4
请 是意识到 那 一个 重要 通知 关于 可用性, 标准 保修, 和 使用 入点 关键 应用程序 的 texas 仪器仪表
半导体 产品 和 免责声明 对此 出现 在 这 结束 的 这个 数据 工作表.
