概述 描述
这 max9152 2 x 2 交叉点 开关 是 设计 用于
应用程序 要求 高 速度, 低 电源, 和 低-
噪声 信号 分布. 这个 设备 包括 两个
lvds/lvpecl 输入, 两个 lvds 产出, 和 两个 逻辑
输入 那 设置 这 内部 连接 之间 不同-
电位 输入 和 产出.
这 max9152 可以 是 编程 至 连接 任何
输入 至 要么 或 两者都有 产出, 允许 它 至 是 已使用 入点
这 以下内容 配置: 2
✕
2 交叉点 开关, 2:1
mux, 1:2 demux, 1:2 splitter, 或 双 repeater. 这个 flexi-
能力 使 这 max9152 理想 用于 保护 开关
入点 故障-宽容 系统, 环回 开关 用于 诊断-
nostics, 扇出 缓冲 用于 时钟/数据 分布, 和
信号 regeneration 用于 通信 结束 扩展
距离.
超-低 120ps
pk-pk
(最大值) prbs 抖动 确保 可靠
通信 入点 高速 链接 那 是 高度 森-
sitive 至 计时 错误, 尤其是 那些 合并
时钟和数据 回收, 或 序列化程序 和 deserializ-
ers. 这 高速 开关 业绩 保证
一个 800mbps 数据 费率 和 较少 比 50ps (最大值) 偏斜
之间 频道.
lvds 输入 和 产出 是 兼容 与 这
tia/eia-644 lvds 标准. 这 lvds 输入 是
设计 至 也 接受 lvpecl 信号 直接, 和
pecl 信号 与 一个 衰减 网络. 这 lvds
产出 是 设计 至 驱动器 75
Ω
或 100
Ω
荷载, 和
功能 一个 可选择 差速器 输出 电阻 至
最小化 反射.
这 max9152 是 可用 入点 16-管脚 tssop 和 所以
软件包, 和 消耗 仅 109mw 同时 操作
从 一个 单独 +3.3v 供应 结束 这 -40°c 至 +85°c
温度 范围.
应用程序
细胞 电话 底座 车站
添加/掉落 多路复用器
数字 crossconnects
DSLAMs
网络 开关/routers
保护 开关
环回 诊断
时钟/数据 分布
电缆 中继器
特点
♦
引脚可编程 配置
2 x 2 交叉点 开关
2:1 mux
1:2 demux
1:2 分离器
双 中继器
♦
超-低 120ps
pk-pk
(最大值) 抖动 与 800mbps,
prbs = 2
23
-1 数据 图案
♦
低 50ps (最大值) 通道到通道 偏斜
♦
109mw 电源 耗散
♦
兼容 与 ansi tia/eia-644 lvds 标准
♦
输入 接受 lvds/lvpecl 信号
♦
lvds 输出 额定 用于 75
Ω
和 100
Ω
荷载
♦
引脚可编程 差速器 输出 电阻
♦
引脚兼容 升级 至 ds90cp22
(所以 包装)
♦
可用 入点 16-管脚 tssop 包装
(一半 这 尺寸 的 所以)

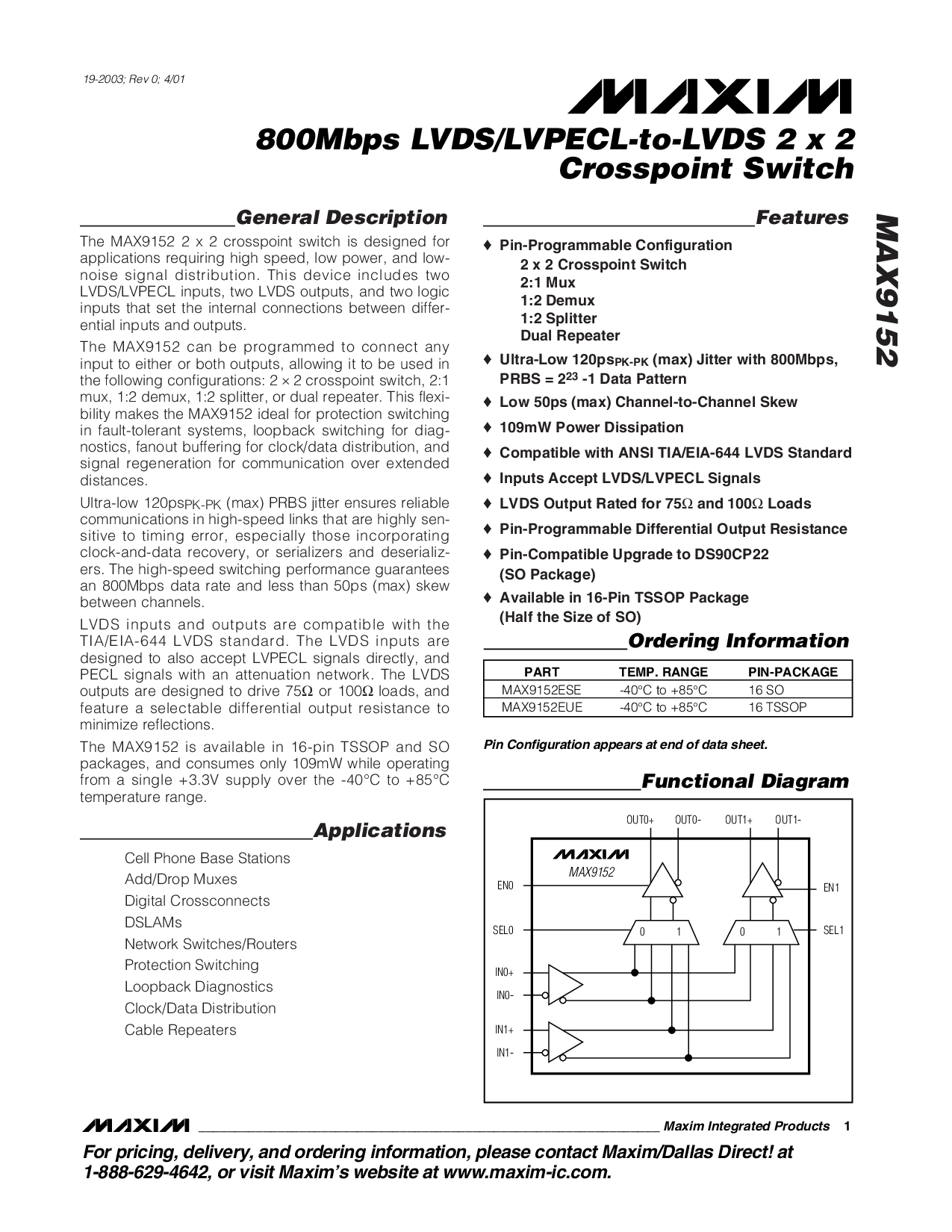

MAX9152
800mbps lvds/lvpecl-至-lvds 2 x 2
交叉点 开关
________________________________________________________________
马克西姆 综合 产品
1
19-2003; rev 0; 4/01
EN0
SEL0
IN0+
in0-
IN1+
in1-
MAX9152
01 01
EN1
SEL1
out1-out1+out0-out0+
功能 图表
零件 温度 范围 管脚-包装
MAX9152ESE -40
°
c 至 +85
°
c 16 所以
MAX9152EUE -40
°
c 至 +85
°
c 16 tssop
订购 信息
管脚 配置 出现 在 结束 的 数据 工作表.
用于 定价, 交货, 和 订购 信息, 请 联系人 马克西姆/达拉斯市 direct! 在
1-888-629-4642, 或 参观 马克西姆’s 网站 在 www.马克西姆-集成电路.com.
