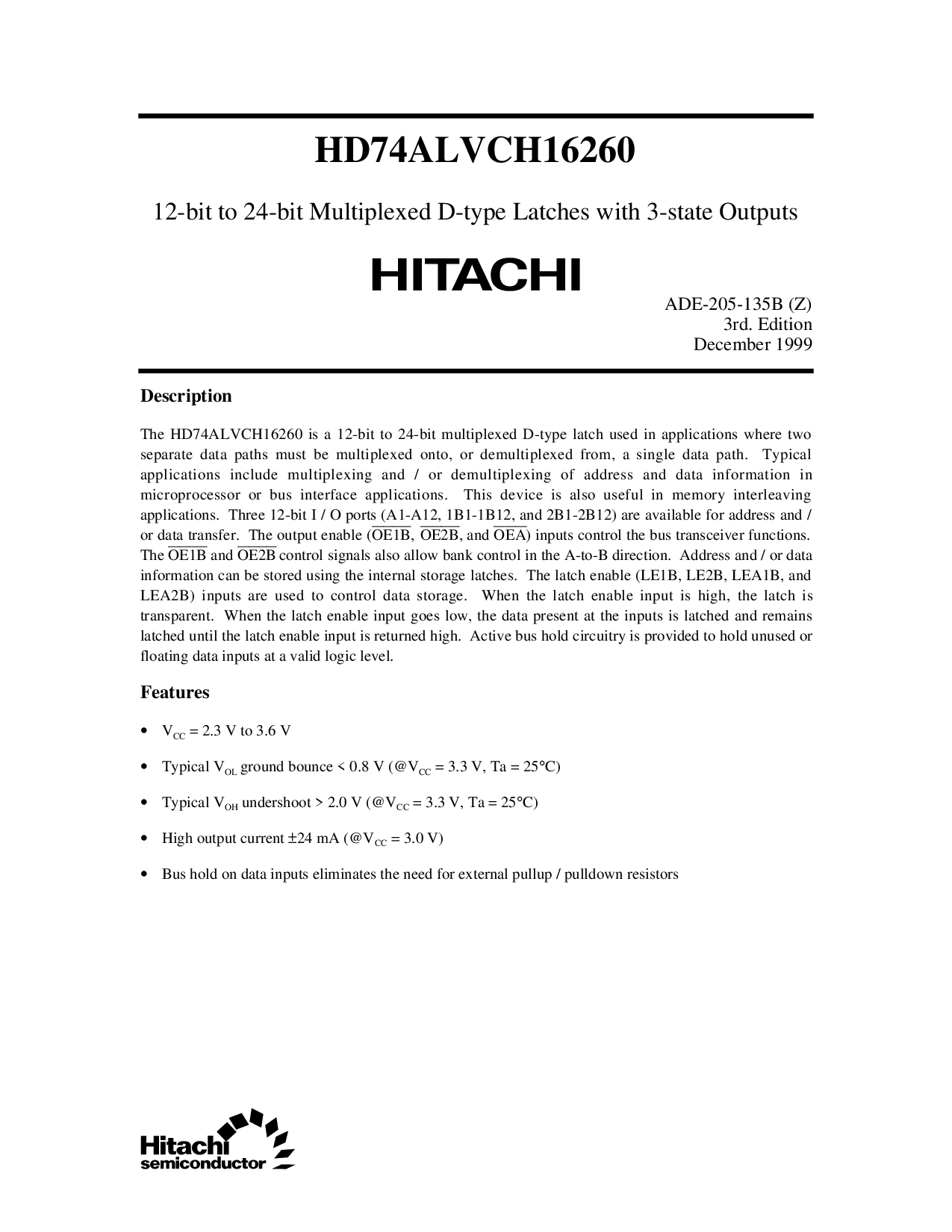

HD74ALVCH16260
12-位 至 24-位 多路复用 d-类型 latches 和 3-状态 输出
ade-205-135b (z)
3rd. 版本
12月 1999
描述
这 hd74alvch16260 是 一个 12-位 至 24-位 多路复用 d-类型 获得 使用 在 产品 在哪里 二
独立的 数据 paths 必须 是 多路复用 面向, 或者 demultiplexed 从, 一个 单独的 数据 path. 典型
产品 包含 multiplexing 和 / 或者 demultiplexing 的 地址 和 数据 信息 在
微处理器 或者 总线 接口 产品. 这个 设备 是 也 有用的 在 记忆 interleaving
产品. 三 12-位 i / o 端口 (a1-a12, 1b1-1b12, 和 2b1-2b12) 是 有 为 地址 和 /
或者 数据 转移. 这 输出 使能 (
OE1B
,
OE2B
, 和
OEA
) 输入 控制 这 总线 transceiver 功能.
这
OE1B
和
OE2B
控制 信号 也 准许 bank 控制 在 这 一个-至-b 方向. 地址 和 / 或者 数据
信息 能 是 贮存 使用 这 内部的 存储 latches. 这 获得 使能 (le1b, le2b, lea1b, 和
lea2b) 输入 是 使用 至 控制 数据 存储. 当 这 获得 使能 输入 是 高, 这 获得 是
transparent. 当 这 获得 使能 输入 变得 低, 这 数据 呈现 在 这 输入 是 latched 和 仍然是
latched 直到 这 获得 使能 输入 是 returned 高. 起作用的 总线 支撑 电路系统 是 提供 至 支撑 unused 或者
floating 数据 输入 在 一个 有效的 逻辑 水平的.
特性
•
V
CC
= 2.3 v 至 3.6 v
•
典型 v
OL
地面 bounce < 0.8 v (@v
CC
= 3.3 v, ta = 25
°
c)
•
典型 v
OH
undershoot > 2.0 v (@v
CC
= 3.3 v, ta = 25
°
c)
•
高 输出 电流
±
24 毫安 (@v
CC
= 3.0 v)
•
总线 支撑 在 数据 输入 排除 这 需要 为 外部 pullup / pulldown 电阻器
