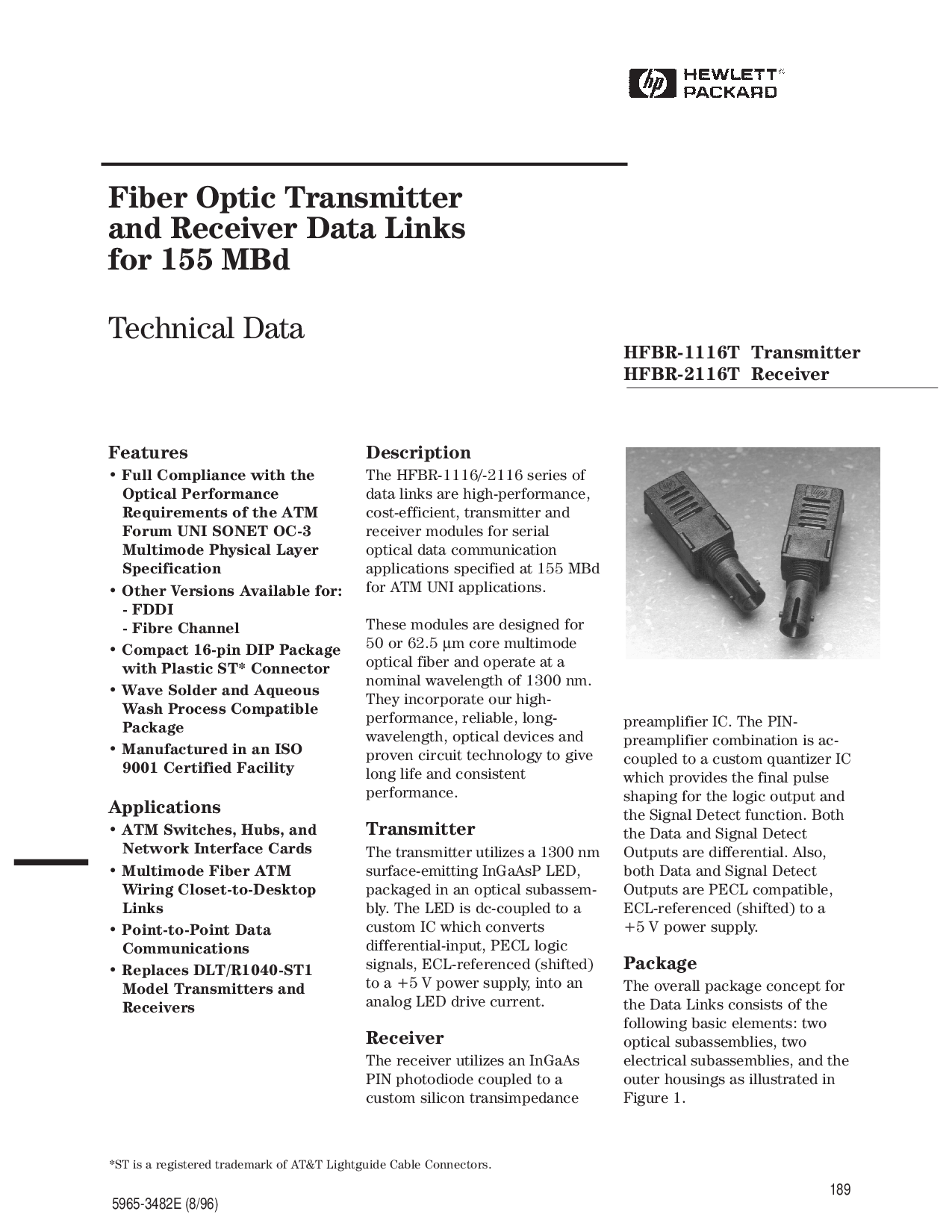

纤维 光学 变送器
和 接收器 数据 链接
用于 155 MBd
技术类 数据
hfbr-1116t 变送器
hfbr-2116t 接收器
描述
这 hfbr-1116/-2116 系列 的
数据 链接 是 高-业绩,
成本-高效, 变送器 和
接收器 模块 用于 串行
光学 数据 通信
应用程序 指定 在 155 mbd
用于 atm uni 应用程序.
这些 模块 是 设计 用于
50 或 62.5
µ
m 核心 多模
光学 纤维 和 操作 在 一个
标称值 波长 的 1300 nm.
他们 合并 我们的 高-
业绩, 可靠, 长-
波长, 光学 设备 和
经过验证 电路 技术 至 给
长 生活 和 一致
业绩.
变送器
这 变送器 利用 一个 1300 nm
表面-发射 ingaasp led指示灯,
已打包 入点 一个 光学 subassem-
布莱. 这 led指示灯 是 直流耦合 至 一个
自定义 集成电路 哪个 转换
差速器-输入, pecl 逻辑
信号, ecl-引用 (换档)
至 一个 +5 v 电源 供应, 进入 一个
模拟 led指示灯 驱动器 电流.
接收器
这 接收器 利用 一个 ingaas
管脚 光电二极管 耦合 至 一个
自定义 硅 互阻抗
特点
• 已满 合规性 与 这
光学 业绩
要求 的 这 atm
forum uni sonet oc-3
多模 物理 图层
规格
• 其他 版本 可用 用于:
- fddi
- fibre 频道
• 紧凑型 16-管脚 倾角 包装
与 塑料 st* 连接器
• 波浪 焊料 和 aqueous
清洗 流程 兼容
包装
• 已制造 入点 一个 iso
9001 已认证 设施
应用程序
• atm 开关, 集线器, 和
网络 接口 卡片
• 多模 纤维 atm
接线 closet-至-台式机
链接
• 点对点 数据
通信
• 替换 dlt/r1040-st1
型号 变送器 和
接收器
前置放大器 集成电路. 这 管脚-
前置放大器 组合 是 交流电-
耦合 至 一个 自定义 量化器 集成电路
哪个 提供 这 决赛 脉冲
整形 用于 这 逻辑 输出 和
这 信号 检测 功能. 两者都有
这 数据 和 信号 检测
产出 是 差速器. 也,
两者都有 数据 和 信号 检测
产出 是 pecl 兼容,
ecl-引用 (换档) 至 一个
+5 v 电源 供应.
包装
这 总体 包装 概念 用于
这 数据 链接 由 的 这
以下内容 基本 元素: 两个
光学 subassemblies, 两个
电气 subassemblies, 和 这
外部 housings 作为 图示 入点
图 1.
*st 是 一个 已注册 商标 的 在&放大器;t lightguide 电缆 连接器.
5965-3482e (8/96)
