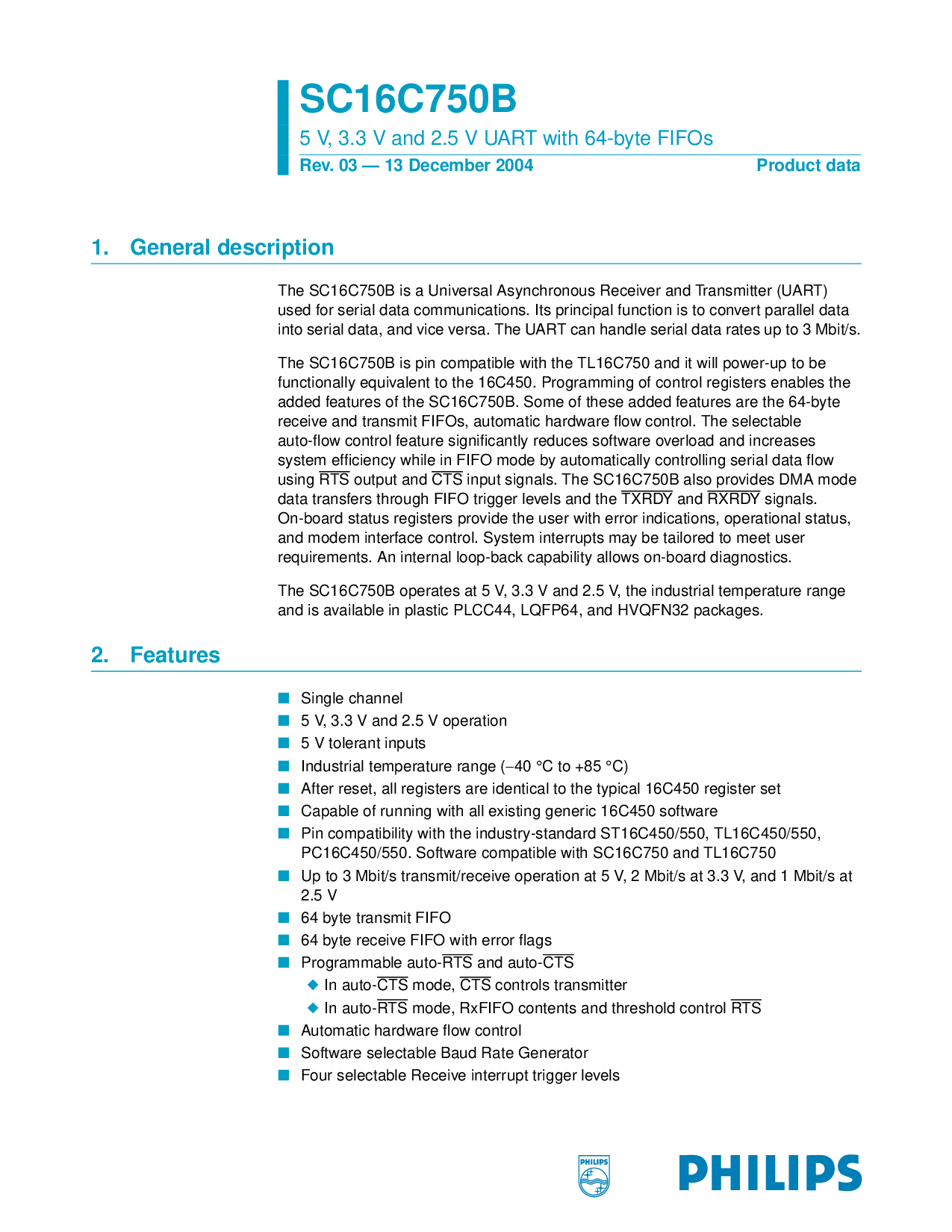

SC16C750B
5 v, 3.3 v 和 2.5 v uart 与 64-字节 fifos
rev. 03 — 13 12月 2004 产品 数据
1. 概述 描述
这 sc16c750b 是 一个 通用 异步 接收器 和 变送器 (uart)
已使用 用于 串行 数据 通信. 其 主要负责人 功能 是 至 转换 平行 数据
进入 串行 数据, 和 副 反之亦然. 这 uart 可以 手柄 串行 数据 费率 向上 至 3 mbit/s.
这 sc16c750b 是 管脚 兼容 与 这 tl16c750 和 它 将 通电 至 是
功能上 等效 至 这 16c450. 编程 的 控制 寄存器 启用 这
已添加 特点 的 这 sc16c750b. 一些 的 这些 已添加 特点 是 这 64-字节
接收 和 发送 fifos, 自动 硬件 flow 控制. 这 可选择
自动-fl 控制 功能 显著 减少 软件 过载 和 增加
系统 Ef 同时 入点 先进先出 模式 由 自动 控制 串行 数据 flow
使用 rts 输出 和 cts 输入 信号. 这 SC16C750B 也 提供 dma 模式
数据 转让 通过 先进先出 触发器 级别 和 这 txrdy 和 rxrdy 信号.
车载 状态 寄存器 提供 这 用户 与 错误 指示, 运营 状态,
和 调制解调器 接口 控制. 系统 中断 将 是 量身定制 至 满足 用户
要求. 一个 内部 环回 能力 允许 车载 诊断.
这 sc16c750b 操作 在 5 v, 3.3 v 和 2.5 v, 这 工业 温度 范围
和 是 可用 入点 塑料 plcc44, lqfp64, 和 hvqfn32 软件包.
2. 特点
■
单独 频道
■
5 v, 3.3 v 和 2.5 v 操作
■
5 v 宽容 输入
■
工业 温度 范围 (
−
40
°
c 至 +85
°
c)
■
之后 重置, 全部 寄存器 是 相同 至 这 典型 16c450 注册 设置
■
有能力 的 正在运行 与 全部 现有 通用 16c450 软件
■
管脚 兼容性 与 这 行业标准 st16c450/550, tl16c450/550,
pc16c450/550. 软件 兼容 与 sc16c750 和 tl16c750
■
向上 至 3 mbit/s 发送/接收 操作 在 5 v, 2 mbit/s 在 3.3 v, 和 1 mbit/s 在
2.5 v
■
64 字节 发送 先进先出
■
64 字节 接收 先进先出 与 错误 flags
■
可编程 自动-rts 和 自动-cts
◆
入点 自动-cts 模式, cts 控件 变送器
◆
入点 自动-rts 模式, rxfifo 内容 和 阈值 控制 rts
■
自动 硬件 flow 控制
■
软件 可选择 波特 费率 发电机
■
四 可选择 接收 中断 触发器 级别
