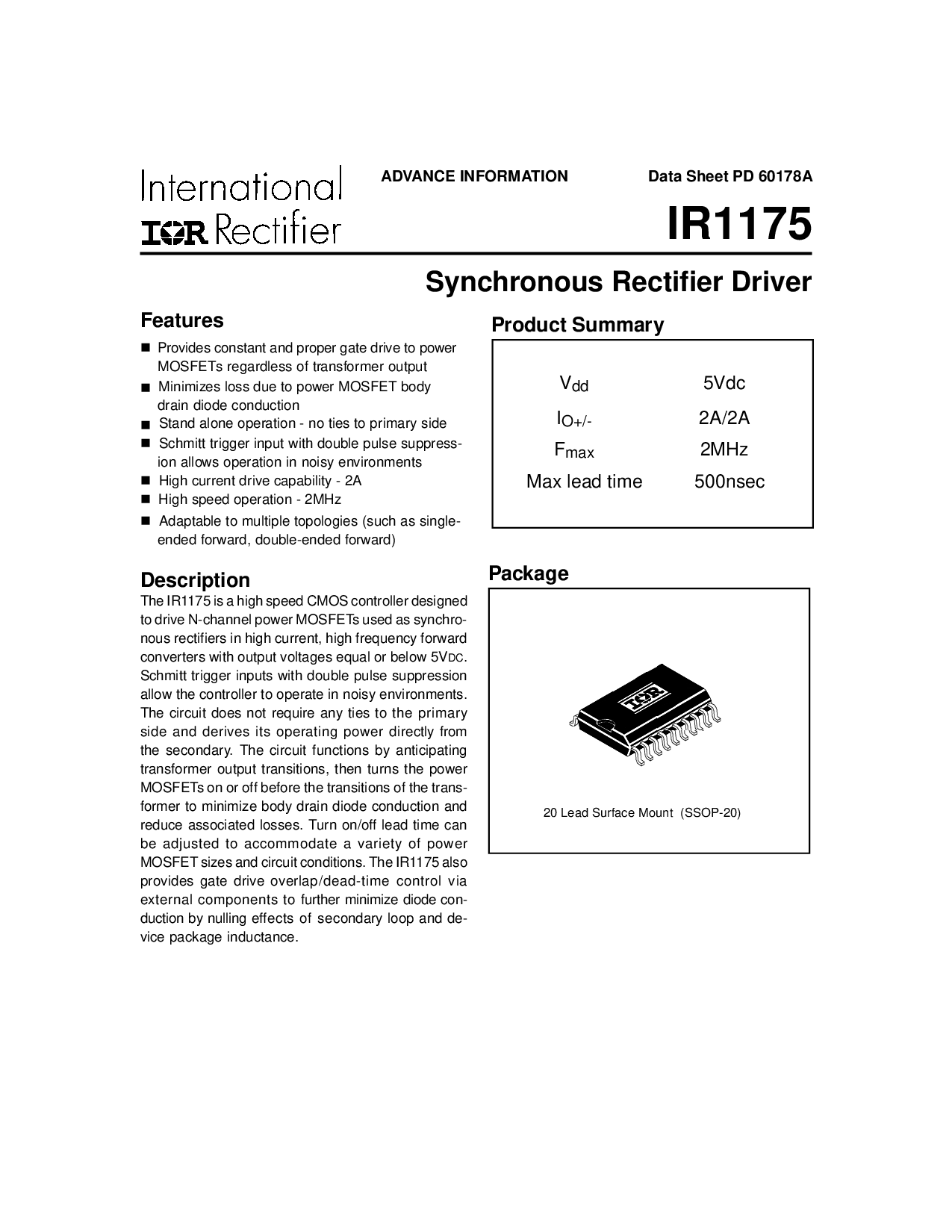

预付款 信息 数据 工作表 pd 60178a
IR1175
包装
同步 整流器 驾驶员
特点
提供 常数 和 适当的 闸门 驱动器 至 电源
mosfets 无论如何 的 变压器 输出
最小化 损失 到期 至 电源 场效应晶体管 车身
排水管 二极管 传导
站台 独自一人 操作 - 否 领带 至 主要 侧面
施密特 触发器 输入 与 双 脉冲 抑制-
离子 允许 操作 入点 嘈杂 环境
高 电流 驱动器 能力 - 2a
高 速度 操作 - 2mhz
适应性强 至 多个 拓扑 (这样的 作为 单独-
已结束 前进, 双端 前进)
描述
这 ir1175 是 一个 高 速度 cmos 控制器 设计
至 驱动器 n通道 电源 mosfets 已使用 作为 同步-
nous 整流器 入点 高 电流, 高 频率 前进
转换器 与 输出 电压 相等 或 下面 5v
直流
.
施密特 触发器 输入 与 双 脉冲 抑制
允许 这 控制器 至 操作 入点 嘈杂 环境.
这 电路 是否 不 需要 任何 领带 至这 主要
侧面 和 派生 其 操作 电源 di直接 从
这 次要. 这 电路 功能 由 预期
变压器 输出 过渡, 然后 圈数 这 电源
mosfets 开启 或 关 之前 这 过渡 的 这 trans-
前 至 最小化 车身 排水管 二极管 传导 和
减少 关联的 损失. 转弯 开关 铅 时间 可以
是 已调整 至 容纳 一个 品种 的 电源
场效应晶体管 尺码 和 电路 条件. 这 ir1175 也
提供 闸门 驱动器 结束搭接/死了-时间 控制 通过
外部 组件 至进一步 最小化 二极管 con-
诱导 由 归零 ef影响 的 秒边界 回路 和 de-
副 包装 电感.
20 铅 表面 安装 (ssop-20)
v
dd
5Vdc
我
o+/-
2a/2a
f
最大值
2MHz
最大值 铅 时间 500nsec
产品 摘要
