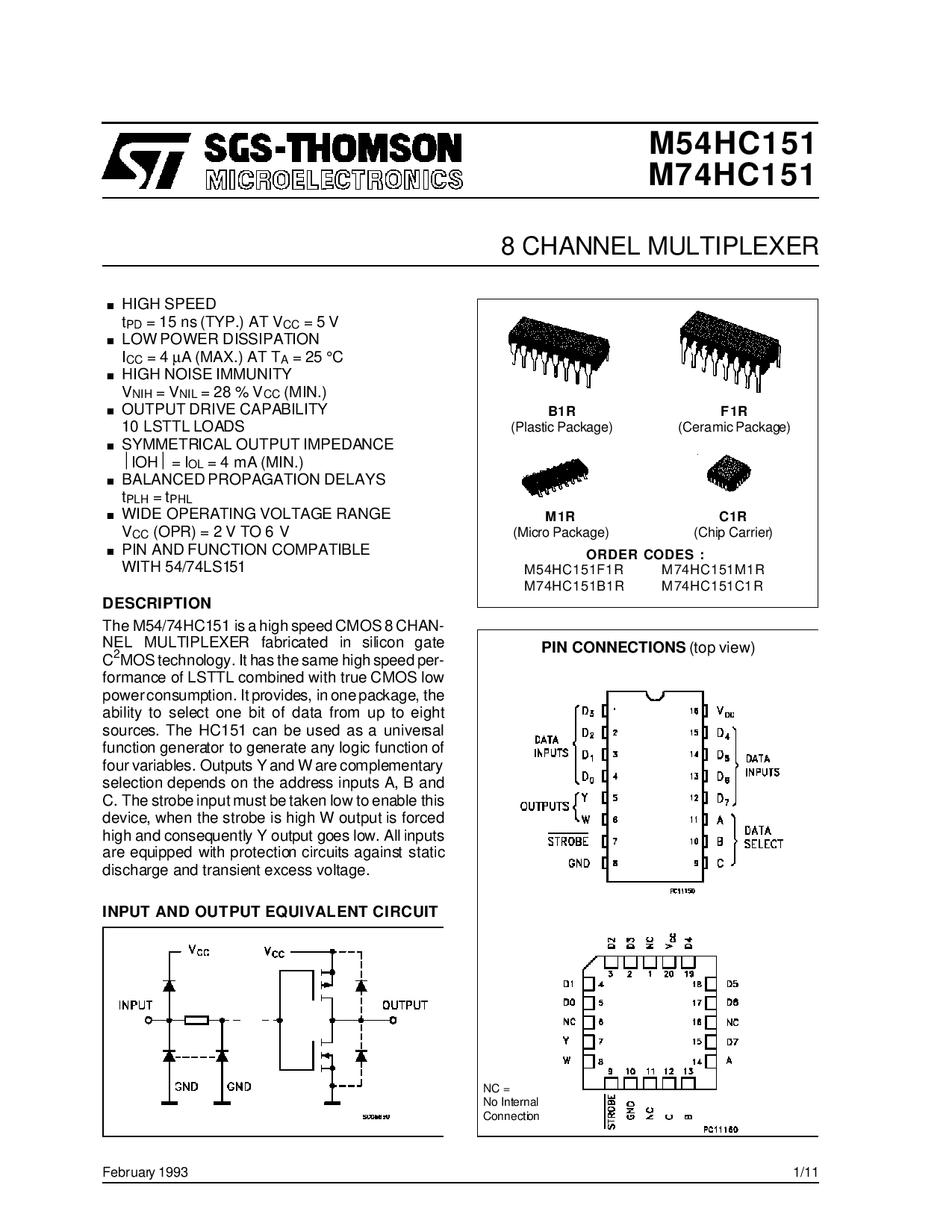

M54HC151
M74HC151
二月 1993
8 频道 多路调制器
B1R
(塑料 包装)
顺序 代号 :
M54HC151F1R M74HC151M1R
M74HC151B1R M74HC151C1R
F1R
(陶瓷的 包装)
M1R
(微观的 包装)
C1R
(碎片 运输车)
管脚 连接
(顶 视图)
NC =
非 内部的
连接
输入 和 OUTPUT 相等的 电路
DESCRIPTI在
.
高 速
t
PD
= 15 ns (典型值.) 在 V
CC
=5V
.
低 电源 消耗
I
CC
=4
µ
一个 (最大值.) 在 T
一个
=25
°
C
.
高 噪音 免除
V
NIH
=V
NIL
=28%V
CC
(最小值.)
.
输出 驱动 能力
10 LSTTL 负载
.
对称的 输出 阻抗
IOH
=I
OL
= 4 毫安 (最小值.)
.
保持平衡 传播 延迟
t
PLH
=t
PHL
.
宽 运行 电压 范围
V
CC
(opr) = 2 V 至 6 V
.
管脚 和 函数 兼容
和 54/74ls151
这 m54/74hc151 是 一个 高 速 CMOS 8 chan-
NEL 多路调制器 fabricated 在 硅 门
C
2
MOS 技术. 它 有 这 一样 高 速 每-
formance 的 LSTTL 联合的 和 真实 CMOS 低
电源消耗量. 它 提供, 在 一个 包装, 这
能力 至 选择 一个 位 的 数据 从 向上 至 第八
来源. 这 HC151 能 是 使用 作 一个 普遍的
函数 发生器 至 发生 任何 逻辑 函数 的
四 变量. 输出 Y 和 W 是 complementary
选择 取决于 在 这 地址 输入 一个, B 和
c. 这 strobe 输入 必须 是 带去 低 至 使能 这个
设备, 当 这 strobe 是 高 W 输出 是 强迫
高 和 consequently Y 输出 变得 低. 所有 输入
是 配备 和 保护 电路 相反 静态的
释放 和 瞬时 excess 电压.
1/11
