october 1987
修订 january 1999

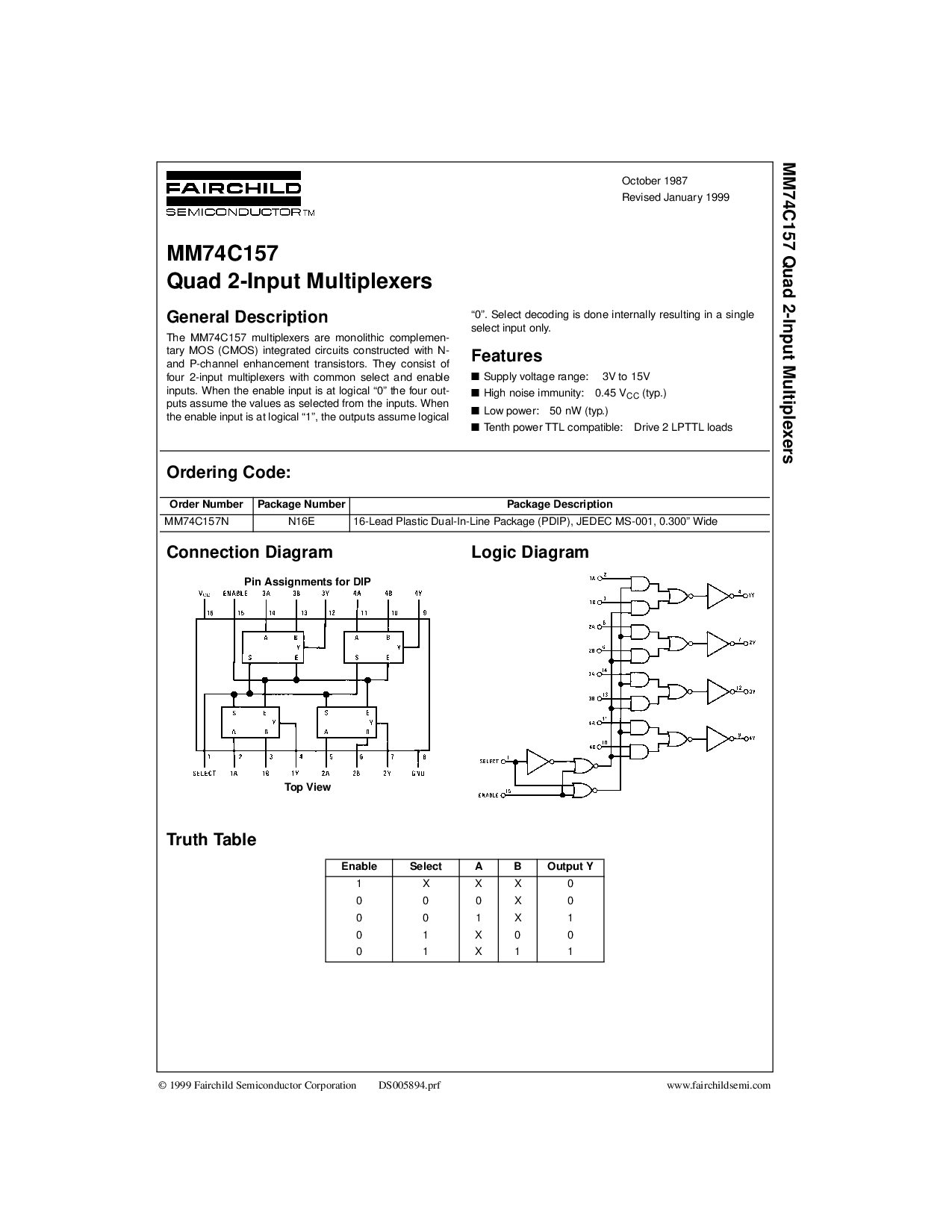

mm74c157 四边形 2-输入 多路复用器
© 1999 仙童 半导体 公司 ds005894.prf www.仙女半.com
MM74C157
四边形 2-输入 多路复用器
概述 描述
这 mm74c157 多路复用器 是 单片 补充-
自愿的 mos (cmos) 综合 电路 已构造 与 n-
和 p沟道 增强功能 晶体管. 他们 组成 的
四 2-输入 多路复用器 与 普通 选择 和 启用
输入. 当 这 启用 输入 是 在 逻辑 “0” 这 四 出点-
看跌期权 假设 这 数值 作为 已选择 从 这 输入. 当
这 启用 输入 是 在 逻辑 “1”, 这 产出 假设 逻辑
“0”. 选择 解码 是 完成了吗 内部 结果 入点 一个 单独
选择 输入 仅.
特点
■
供应 电压 范围: 3v 至 15v
■
高 噪声 免疫: 0.45 v
抄送
(典型值.)
■
低 电源: 50 nw (典型值.)
■
第十 电源 ttl 兼容: 驱动器 2 lpttl 荷载
订购 代码:
连接 图表
管脚 作业 用于 倾角
顶部v我e?w
逻辑 图表
真相 表
订单 号码 包装 号码 包装 描述
MM74C157N N16E 16-铅 塑料 双列直插式 包装 (pdip), 电子元件工业联合会 ms-001, 0.300” 宽
启用 选择 一个 B 输出 y
1XXX0
000X0
001X1
01X00
01X11
