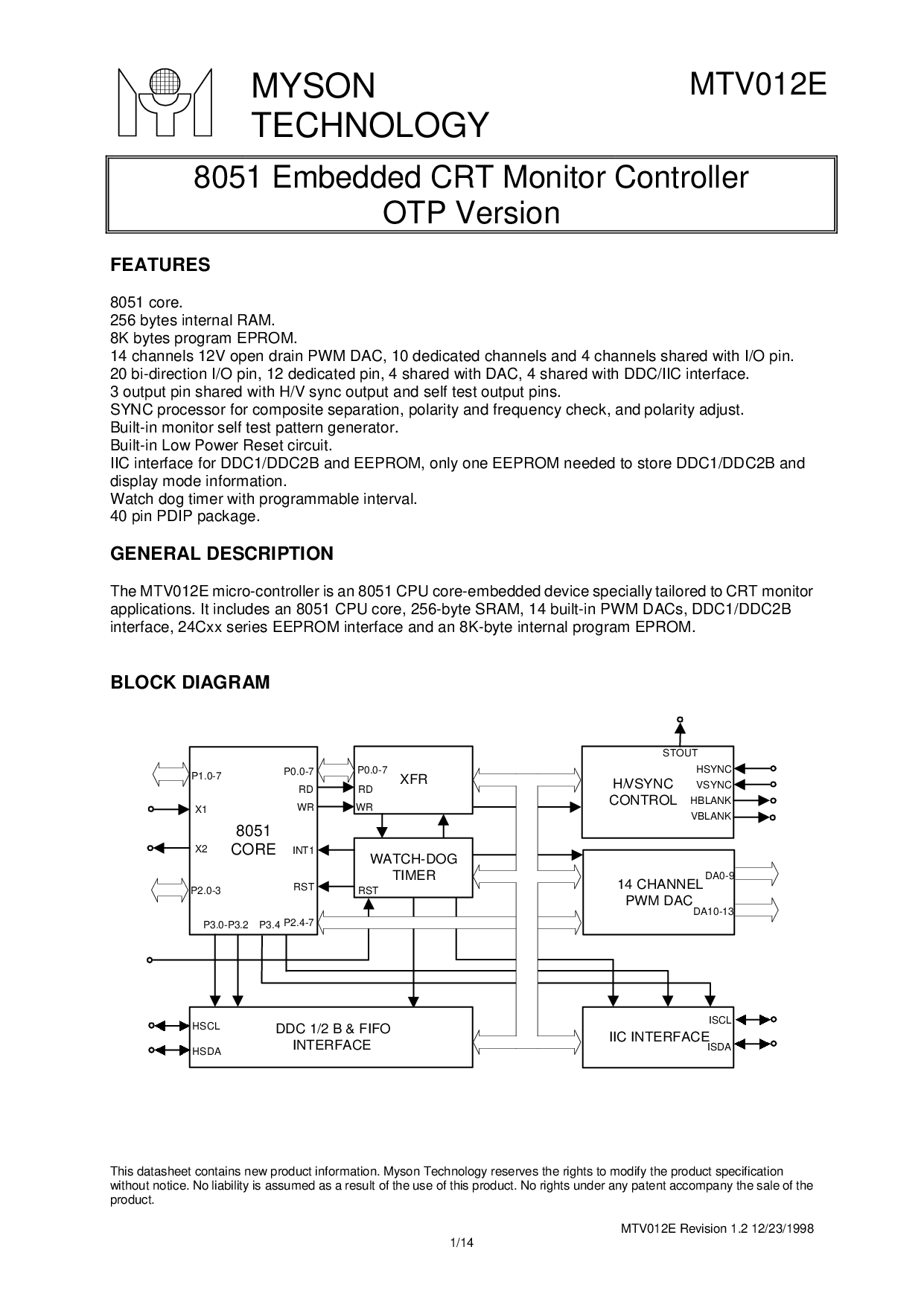

MYSON
技术
MTV012E
8051 嵌入式 crt 显示器 控制器
otp 版本
这个 数据表 包含 新建 产品 信息. myson 技术 储备金 这 权利 至 修改 这 产品 规格
无 通知. 否 责任 是 假设 作为 一个 结果 的 这 使用 的 这个 产品. 否 权利 下 任何 专利 陪伴 这 销售 的 这
产品.
mtv012e 修订 1.2 12/23/1998
1/14
特点
8051 核心.
256 字节数 内部 ram.
8k 字节数 程序 非易失存储器.
14 频道 12v 打开 排水管 pwm dac, 10 专用 频道 和 4 频道 共享 与 我/o 管脚.
20bi-方向 我/o 管脚, 12 专用 管脚, 4 共享 与 dac, 4 共享 与 ddc/iic interface.
3 输出 管脚 共享 与 h/v 同步 输出 和 自我 测试一下 输出 针脚.
同步 处理器 用于 复合材料 分离, 极性 和 频率 检查, 和极性 调整.
内置 显示器 自我测试一下 图案 发电机.
内置 低 电源 重置 电路.
iic 接口 用于 ddc1/ddc2b 和 可擦可编程只读存储器, 仅 一个 可擦可编程只读存储器 需要 至 商店 ddc1/ddc2b 和
显示 模式 信息.
手表 狗 计时器 与 可编程 时间间隔.
40 管脚 pdip 包装.
概述描述
这 mtv012e 微型-控制器 是 一个 8051 cpu 核心-嵌入式 设备 特别 量身定制 至 crt 显示器
应用程序. 它 包括 一个 8051 cpu 核心, 256-字节 sram, 14 内置 pwmdacs, ddc1/ddc2b
接口, 24cxx 系列 可擦可编程只读存储器 接口 和 一个 8k-字节 内部 程序 非易失存储器.
块 图表
XFR
8051
核心
p1.0-7
X1
X2
p2.0-3
p3.0-p3.2
p3.4
p0.0-7
rd
wr
INT1
rst
p2.4-7
rd
wr
p0.0-7
手表-狗
计时器
rst
h/vsync
控制
hsync
vsync
HBLANK
vblank
STOUT
14 频道
pwm dac
ddc 1/2 b &放大器; 先进先出
接口
HSCL
HSDA
iic 接口
ISDA
iscl
da10-13
da0-9
