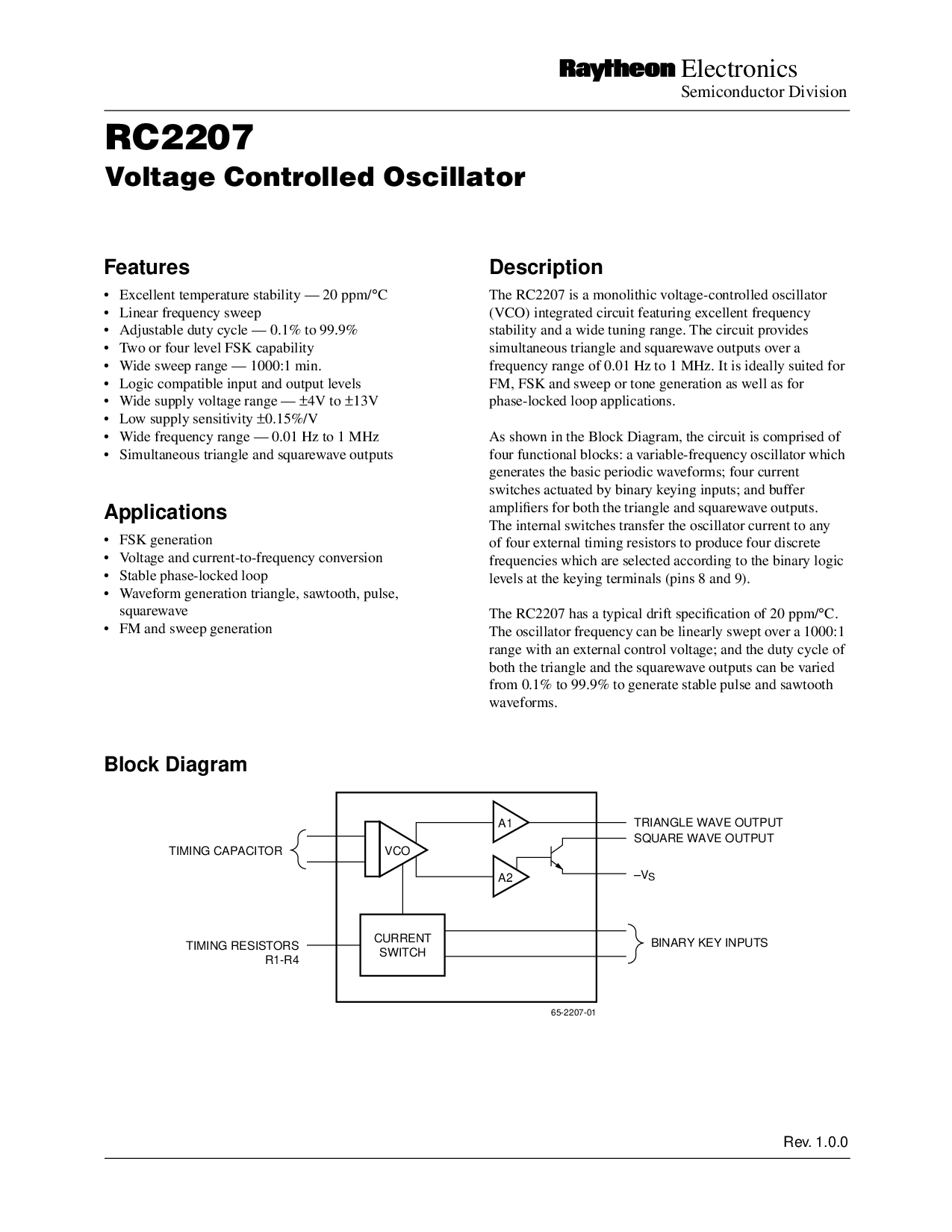

电子产品
半导体 事业部
特点
• 优秀 温度 稳定性 — 20 ppm/
°
c
• 线性 频率 扫掠
• 可调 职责 循环 — 0.1% 至 99.9%
• 两个 或 四 水平 fsk 能力
• 宽 扫掠 范围 — 1000:1 最小值
• 逻辑 兼容 输入 和 输出 级别
• 宽 供应 电压 范围 —
±
4v 至
±
13V
• 低 供应 灵敏度
±
0.15%/v
• 宽 频率 范围 — 0.01 赫兹 至 1 mhz
• 同时 三角形 和 方波 产出
应用程序
• fsk 世代
• 电压 和 电流-至-频率 换算
• 稳定 锁相 回路
• 波形 世代 三角形, 锯齿, 脉冲,
方波
• 调频 和 扫掠 世代
描述
这 rc2207 是 一个 单片 电压控制 振荡器
(vco) 综合 电路 特色 优秀 频率
稳定性 和 一个 宽 调谐 范围. 这 电路 提供
同时 三角形 和 方波 产出 结束 一个
频率 范围 的 0.01 赫兹 至 1 mhz. 它 是 理想情况下 适合 用于
调频, fsk 和 扫掠 或 音调 世代 作为 井 作为 用于
锁相 回路 应用程序.
作为 显示 入点 这 块 图表, 这 电路 是 由 的
四 功能 块: 一个 变量-频率 振荡器 哪个
生成 这 基本 周期性 波形; 四 电流
开关 actuated 由 二进制 键控 输入; 和 缓冲区
放大器 用于 两者都有 这 三角形 和 方波 产出.
这 内部 开关 转让 这 振荡器 电流 至 任何
的 四 外部 计时 电阻 至 生产 四 离散
频率 哪个 是 已选择 根据 至 这 二进制 逻辑
级别 在 这 键控 接线端子 (针脚 8 和 9).
这 rc2207 有 一个 典型 漂移 Speci 的 20 ppm/
°
c.
这 振荡器 频率 可以 是 线性 扫掠 结束 一个 1000:1
范围 与 一个 外部 控制 电压; 和 这 职责 循环 的
两者都有 这 三角形 和 这 方波 产出 可以 是 多种多样
从 0.1% 至 99.9% 至 生成 稳定 脉冲 和 锯齿
波形.
RC2207
电压 受控 振荡器
rev. 1.0.0
块 图表
A1
A2
VCO
计时 电容器
计时 电阻
r1-r4
电流
开关
三角形 波浪 输出
二进制 钥匙 输入
方块字 波浪 输出
–V
s
65-2207-01
