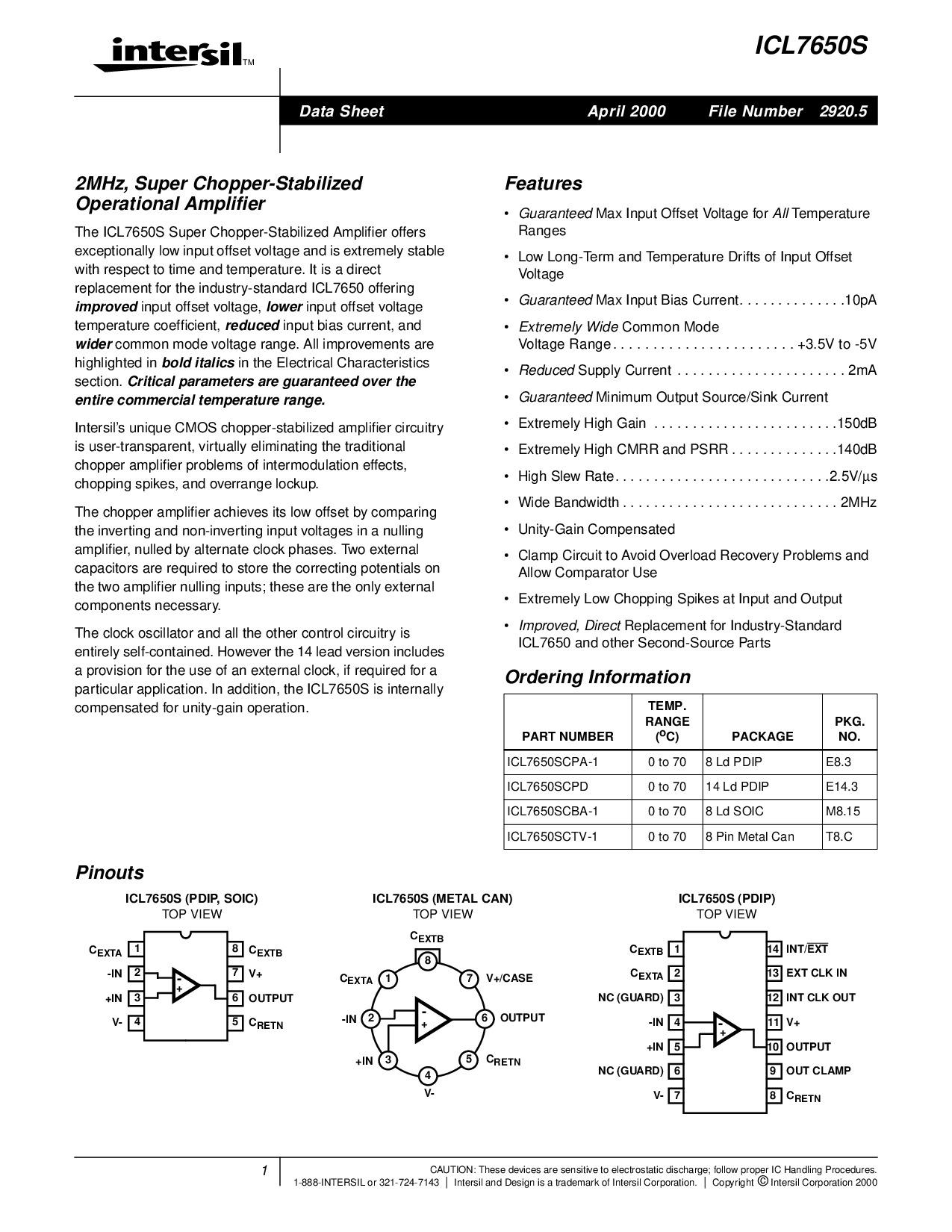

文件 号码 2920.5
ICL7650S
2mhz, 超级 斩波器稳定
运营 放大器
这 icl7650s 超级 斩波器稳定 放大器 优惠
例外情况 低 输入 偏移量 电压 和 是 极其 稳定
与 尊重 至 时间 和 温度. 它 是 一个 直接
更换 用于 这 行业标准 icl7650 提供
改进
输入 偏移量 电压,
下部
输入 偏移量 电压
温度 coefficient,
减少
输入 偏差 电流, 和
更宽
普通 模式 电压 范围. 全部 改进 是
突出显示 入点
粗体 斜体
入点 这 电气 特性
截面.
关键 参数 是 保证 结束 这
整个 商业 温度 范围.
intersil’s 独一无二 cmos 斩波器稳定 放大器 电路
是 用户-透明, 几乎 消除 这 传统
斩波器 放大器 问题 的 互调 效果,
切碎 尖峰, 和 超范围 锁定.
这 斩波器 放大器 达到 其 低 偏移量 由 比较
这 反转 和 非反相 输入 电压 入点 一个 归零
放大器, 无效 由 备用 时钟 阶段. 两个 外部
电容器 是 必填项 至 商店 这 更正 电位 开启
这 两个 放大器 归零 输入; 这些 是 这 仅 外部
组件 必要的.
这 时钟 振荡器 和 全部 这 其他 控制 电路 是
完全 自我-包含. 然而 这 14 铅 版本 包括
一个 规定 用于 这 使用 的 一个 外部 时钟, 如果 必填项 用于 一个
特别 应用程序. 入点 加法, 这 icl7650s 是 内部
已补偿 用于 统一增益 操作.
特点
•
保证
最大值 输入 偏移量 电压 用于
全部
温度
范围
• 低 长期 和 温度 漂移 的 输入 偏移量
电压
•
保证
最大值 输入 偏差 电流. . . . . . . . . . . . . .10pa
•
极其 宽
普通 模式
电压 范围. . . . . . . . . . . . . . . . . . . . . . . +3.5v 至 -5v
•
减少
供应 电流 . . . . . . . . . . . . . . . . . . . . . . 2mA
•
保证
最小值 输出 来源/水槽 电流
• 极其 高 增益 . . . . . . . . . . . . . . . . . . . . . . . .150db
• 极其 高 cmrr 和 psrr . . . . . . . . . . . . . .140db
• 高 回转 费率. . . . . . . . . . . . . . . . . . . . . . . . . . . .2.5v/
µ
s
• 宽 带宽 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2MHz
• 统一增益 已补偿
• 卡箍 电路 至 避免 过载 回收 问题 和
允许 比较器 使用
• 极其 低 切碎 尖峰 在 输入 和 输出
•
改进, 直接
更换 用于 行业标准
icl7650 和 其他 第二-来源 零件
引出线
订购 信息
零件 号码
温度
范围
(
o
c) 包装
pkg.
否.
icl7650scpa-1 0 至 70 8 ld pdip e8.3
ICL7650SCPD 0 至 70 14 ld pdip e14.3
icl7650scba-1 0 至 70 8 ld soic m8.15
icl7650sctv-1 0 至 70 8 管脚 金属 可以 t8.c
icl7650s (pdip, soic)
顶部 查看
icl7650s (金属 可以)
顶部 查看
icl7650s (pdip)
顶部 查看
c
EXTA
-入点
+IN
v-
1
2
3
4
8
7
6
5
c
EXTB
V+
输出
c
RETN
-
+
c
EXTB
输出
-入点
v-
c
EXTA
+IN
v+/案例
c
RETN
2
4
6
1
3
7
5
8
-
+
c
EXTB
c
EXTA
nc (护卫)
-入点
+IN
nc (护卫)
v-
智力/
分机
分机 clk 入点
智力 clk 出点
V+
输出
出点 卡箍
c
RETN
1
2
3
4
5
6
7
14
13
12
11
10
9
8
-
+
数据 工作表 april 2000
注意事项: 这些 设备 是 敏感 至 静电 放电; 跟着 适当的 集成电路 搬运 程序.
1-888-intersil 或 321-724-7143
|
intersil 和 设计 是 一个 商标 的 intersil 公司.
|
版权
©
intersil 公司 2000
