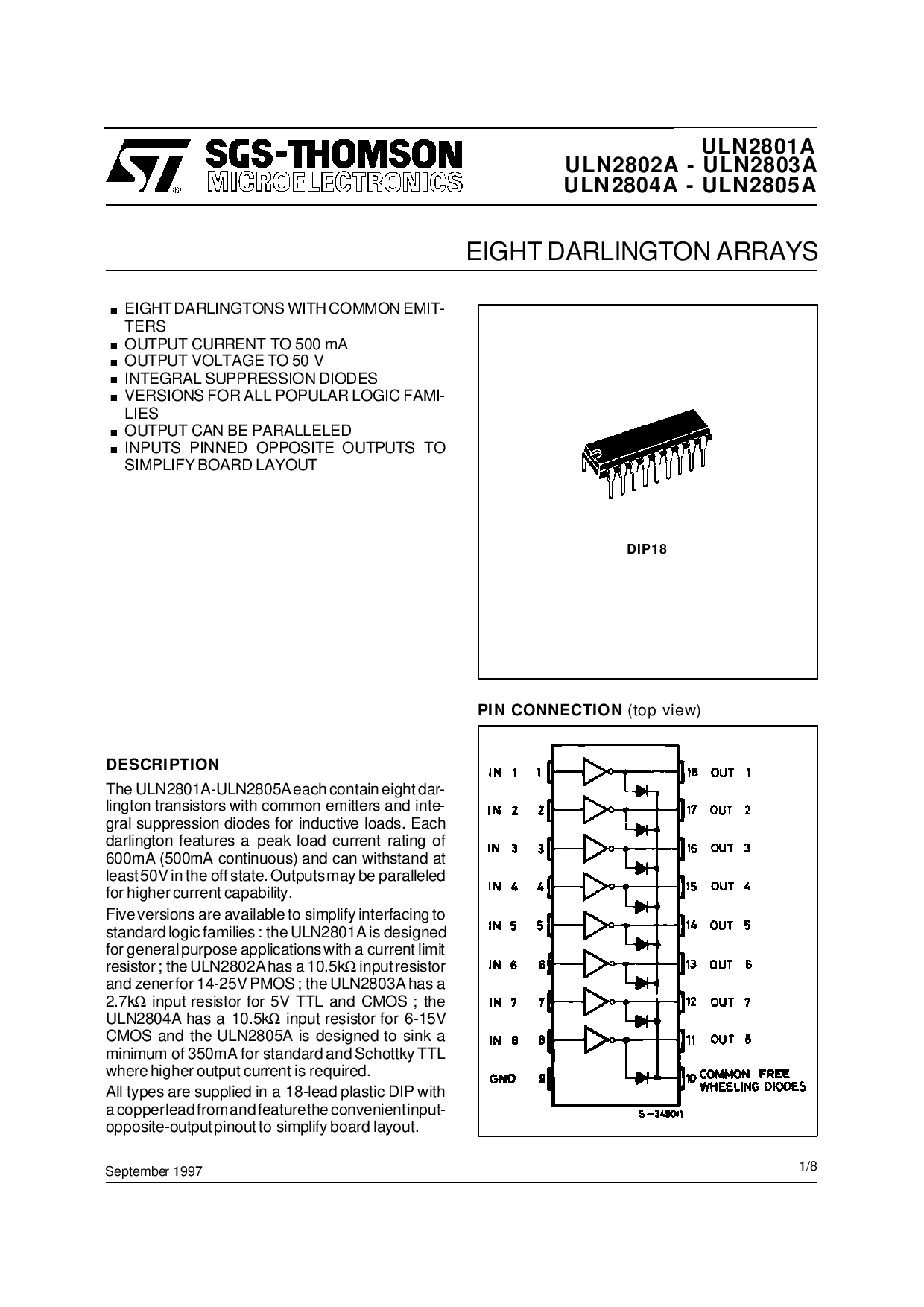

ULN2801A
Uln2804A - ULN2805A
ULN2802A - ULN2803A
九月 1997
八 DARLINGTON 阵列
.
八 DARLINGTONS 与 普通 发射-
ters
.
输出 电流 至 500 ma
.
输出 电压 至 50 v
.
积分 抑制 二极管
.
版本 用于 全部 受欢迎 逻辑 fami-
谎言
.
输出 可以 是 平行
.
输入 固定 对面 产出 至
简化 板 布局
描述消费
这 uln2801a-uln2805a每个 包含 八 dar-
lington 晶体管 与 普通 发射器 和 inte-
格拉尔 抑制 二极管 用于 归纳 荷载. 每个
darlington 特点 一个 峰值 荷载 电流 评级 的
600mA (500ma 连续) 和 可以 承受 在
最小 50V 入点 这 关 州. 产出将 是 平行
用于 较高 电流 能力.
五个 版本 是 可用 至 简化 接口 至
标准 逻辑 家庭 : 这 ULN2801A 是 设计
用于 概述 目的 应用程序 与 一个 电流 限制
电阻 ; 这 ULN2802A有 一个 10.5k
Ω
输入电阻
和 齐纳用于 14-25v PMOS ; 这 ULN2803A 有 一个
2.7k
Ω
输入 电阻 用于 5V TTL 和 CMOS ; 这
ULN2804A 有 一个 10.5k
Ω
输入 电阻 用于 6-15v
CMOS 和 这 ULN2805A 是 设计 至 水槽 一个
最小值 的 350mA 用于 标准 和 肖特基 TTL
在哪里 较高 输出 电流 是 必填项.
全部 类型 是 提供的 入点 一个 18-铅 塑料 倾角 与
一个 铜铅 从和featurethe 方便输入-
对面-输出引出线 至 简化 板 布局.
DIP18
pin 连接
(顶部 查看)
1/8
