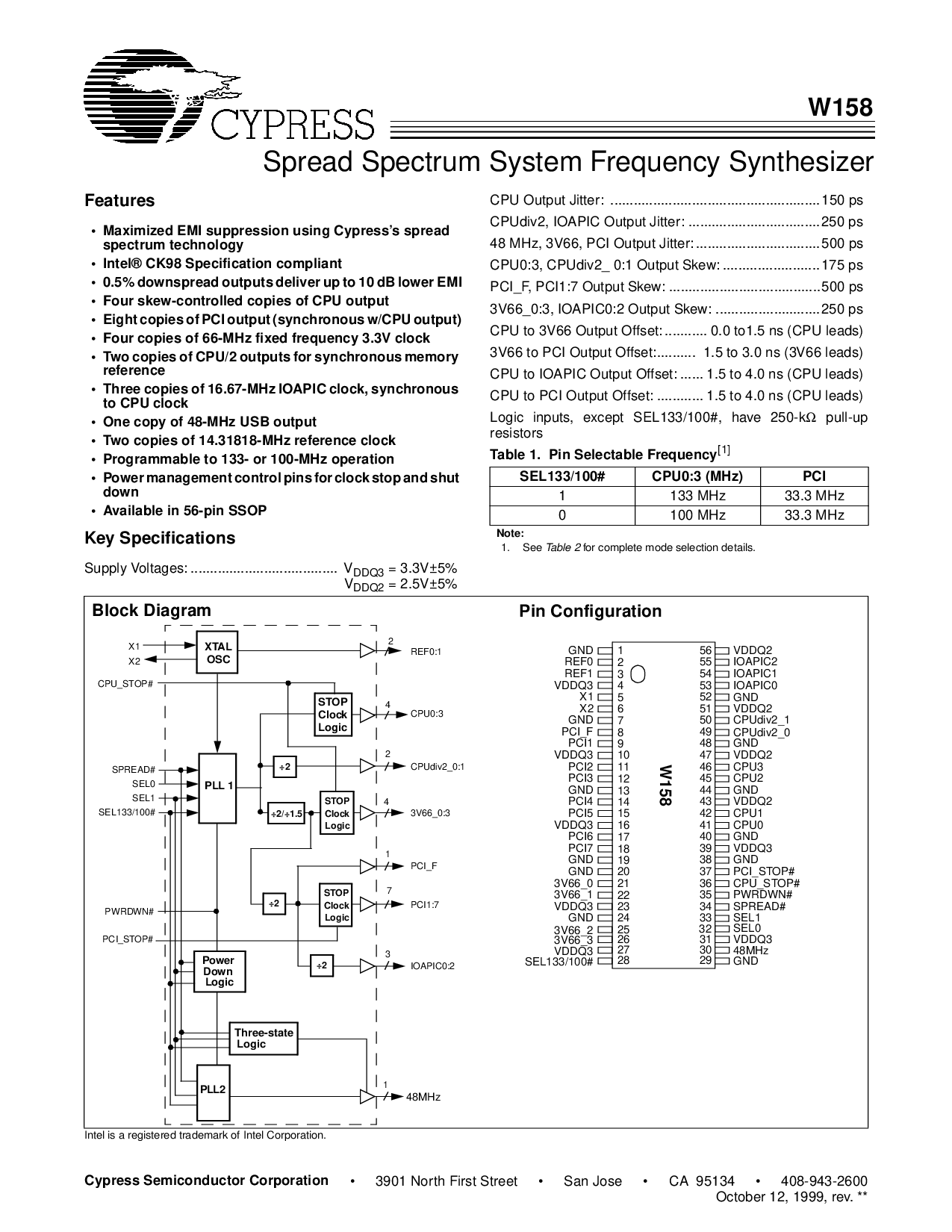

传播 光谱 系统 频率 合成器
W158
柏树 半导体 公司
• 3901 北 第一 街道 • San Jose • ca 95134 • 408-943-2600
october 12, 1999, rev. **
特点
• 最大化 emi 抑制 使用 柏树’s 传播
光谱 技术
• intel® ck98 规格 符合
• 0.5% downspread 产出 交付 向上 至 10 db 下部 emi
• 四 偏斜-受控 副本 的 cpu 输出
• 八 副本 的 pci 输出 (同步 w/cpu 输出)
• 四 副本 的 66-mhz 固定 频率 3.3v 时钟
• 两个 副本 的 cpu/2 产出 用于 同步 记忆
参考
• 三个 副本 的 16.67-mhz ioapic 时钟, 同步
至 cpu 时钟
• 一个 复制 的 48-mhz usb 输出
• 两个 副本 的 14.31818-mhz 参考 时钟
• 可编程 至 133- 或 100-mhz 操作
• 电源 管理 控制 针脚 用于 时钟 停止 和 关闭
向下
• 可用 入点 56-管脚 ssop
钥匙 规格
供应 电压: ...................................... v
DDQ3
= 3.3v±5%
v
DDQ2
= 2.5v±5%
cpu 输出 抖动: ......................................................150 ps
cpudiv2, ioapic 输出 抖动: ..................................250 ps
48 mhz, 3v66, pci 输出 抖动: ................................500 ps
cpu0:3, cpudiv2_ 0:1 输出 偏斜: ......................... 175 ps
pci_f, pci1:7 输出 偏斜: .......................................500 ps
3v66_0:3, ioapic0:2 输出 偏斜: ...........................250 ps
cpu 至 3v66 输出 偏移量: ........... 0.0 to1.5 ns (cpu 导联)
3v66 至 pci 输出 偏移量:.......... 1.5 至 3.0 ns (3v66 导联)
cpu 至 ioapic 输出 偏移量: ...... 1.5 至 4.0 ns (cpu 导联)
cpu 至 pci 输出 偏移量: ............ 1.5 至 4.0 ns (cpu 导联)
逻辑 输入, 除了 sel133/100#, 有 250-k
Ω
上拉
电阻
英特尔 是 一个 已注册 商标 的 英特尔 公司.
表 1. 管脚 可选择 频率
[1]
sel133/100# cpu0:3 (mhz) PCI
1 133 mhz 33.3 mhz
0 100 mhz 33.3 mhz
备注:
1. 请参见
表 2
用于 完成 模式 选择 详细信息.
块 图表
管脚 配置
ref0:1
cpu0:3
cpudiv2_0:1
3v66_0:3
XTAL
pll 1
SPREAD#
X2
X1
pci_f
pci1:7
ioapic0:2
48MHz
PLL2
osc
÷2
停止
逻辑
电源
三态
逻辑
SEL0
SEL1
sel133/100#
时钟
cpu_stop#
÷2/÷1.5
停止
逻辑
时钟
向下
逻辑
÷2
停止
逻辑
时钟
÷2
2
4
2
4
1
7
3
1
pci_stop#
PWRDWN#
地
REF0
REF1
VDDQ3
X1
X2
地
pci_f
PCI1
VDDQ3
PCI2
PCI3
地
PCI4
PCI5
VDDQ3
PCI6
PCI7
地
地
3v66_0
3v66_1
VDDQ3
地
W158
VDDQ2
IOAPIC2
IOAPIC1
IOAPIC0
地
VDDQ2
cpudiv2_1
cpudiv2_0
地
VDDQ2
CPU3
CPU2
地
VDDQ2
CPU1
CPU0
地
VDDQ3
地
pci_stop#
cpu_stop#
PWRDWN#
SPREAD#
SEL1
56
55
54
53
52
51
50
49
48
47
46
45
44
43
42
41
40
39
38
37
36
35
34
33
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
32
31
30
29
3v66_2
3v66_3
VDDQ3
sel133/100#
SEL0
VDDQ3
48MHz
地
