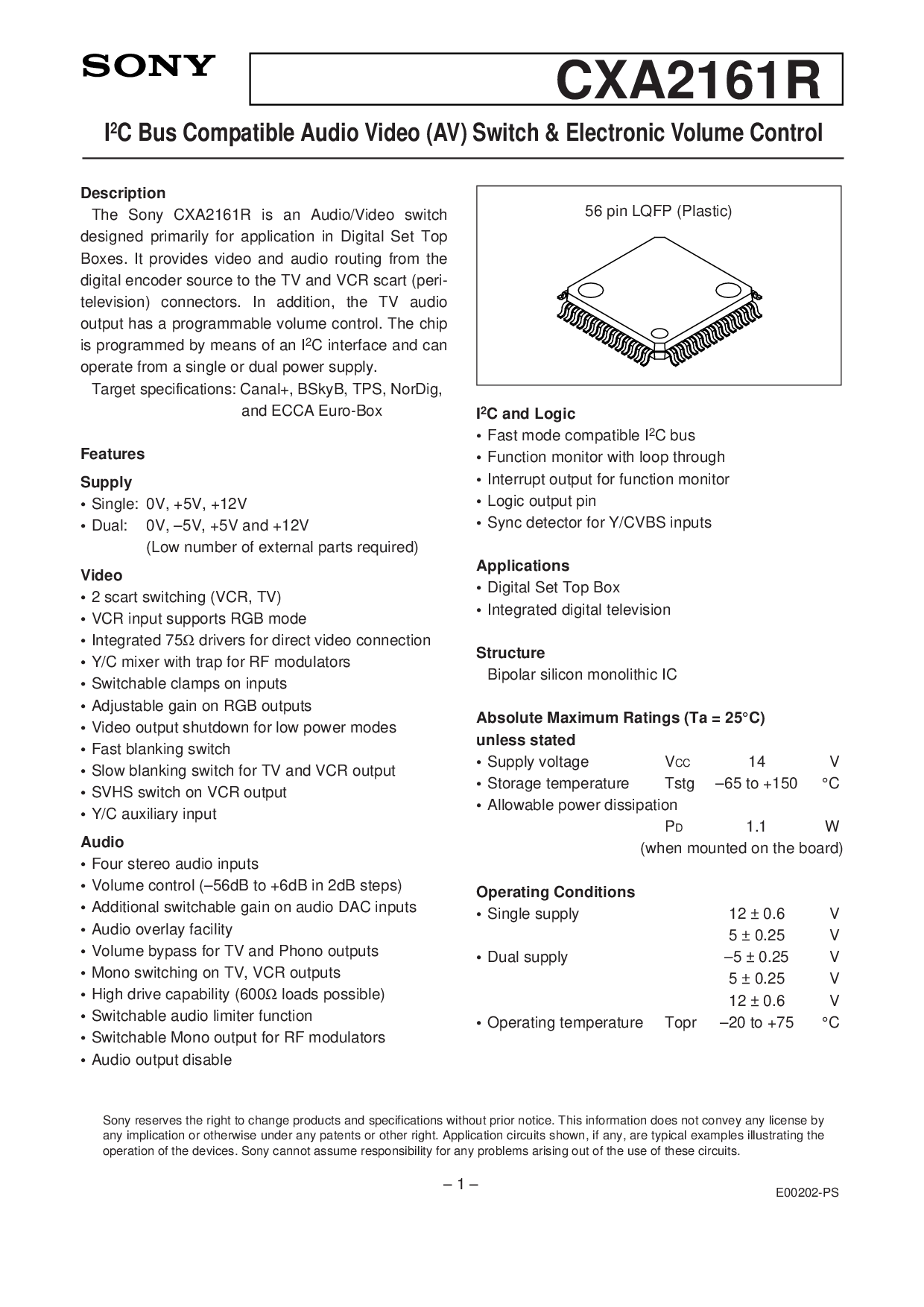

CXA2161R
我
2
c 总线 兼容 音频 视频 (av) 开关 &放大器; 电子 体积 控制
描述
这 sony cxa2161r 是 一个 音频/视频 开关
设计 主要 用于 应用程序 入点 数字 设置 顶部
盒子. 它 提供 视频 和 音频 路由 从 这
数字 编码器 来源 至 这 tv 和 vcr scart (peri-
电视) 连接器. 入点 加法, 这 tv 音频
输出 有 一个 可编程 体积 控制. 这 芯片
是 编程 由 手段 的 一个 我
2
c 接口 和 可以
操作 从 一个 单独 或 双 电源 供应.
目标 规格: canal+, bskyb, tps, nordig,
和 ecca euro-框
特点
供应
•
单独: 0v, +5v, +12v
•
双: 0v, –5v, +5v 和 +12v
(低 号码 的 外部 零件 必填项)
视频
•
2 scart 开关 (vcr, tv)
•
vcr 输入 支架 rgb 模式
•
综合 75
Ω
驱动程序 用于 直接 视频 连接
•
y/c 搅拌机 与 陷阱 用于 rf 调制器
•
可切换 卡箍 开启 输入
•
可调 增益 开启 rgb 产出
•
视频 输出 停机 用于 低 电源 模式
•
快 下料 开关
•
慢 下料 开关 用于 tv 和 vcr 输出
•
svhs 开关 开启 vcr 输出
•
y/c 辅助 输入
音频
•
四 立体声 音频 输入
•
体积 控制 (–56db 至 +6db 入点 2db 步骤)
•
附加 可切换 增益 开启 音频 dac 输入
•
音频 覆盖 设施
•
体积 旁路 用于 tv 和 phono 产出
•
单声道 开关 开启 tv, vcr 产出
•
高 驱动器 能力 (600
Ω
荷载 可能)
•
可切换 音频 限幅器 功能
•
可切换 单声道 输出 用于 rf 调制器
•
音频 输出 禁用
我
2
c 和 逻辑
•
快 模式 兼容 我
2
c 总线
•
功能 显示器 与 回路 通过
•
中断 输出 用于 功能 显示器
•
逻辑 输出 管脚
•
同步 检测器 用于 y/cvbs 输入
应用程序
•
数字 设置 顶部 框
•
综合 数字 电视
结构
双极性 硅 单片 集成电路
绝对 最大值 额定值 (助教 = 25°c)
除非 声明
•
供应 电压 v
抄送
14 v
•
存储 温度 Tstg –65 至 +150 °C
•
允许 电源 耗散
p
d
1.1 w
(当 已安装 开启 这 板)
操作 条件
•
单独 供应 12 ± 0.6 v
5 ± 0.25 v
•
双 供应 –5 ± 0.25 v
5 ± 0.25 v
12 ± 0.6 v
•
操作 温度 Topr –20 至 +75 °C
– 1 –
e00202-ps
sony 储备金 这 右侧 至 变更 产品 和 规格 无 之前 通知. 这个 信息 是否 不 传达 任何 许可证 由
任何 蕴涵 或 否则 下 任何 专利 或 其他 右侧. 应用程序 电路 显示, 如果 任何, 是 典型 示例 说明 这
操作 的 这 设备. sony 不能 假设 责任 用于 任何 问题 产生 出点 的 这 使用 的 这些 电路.
56 管脚 lqfp (塑料)
