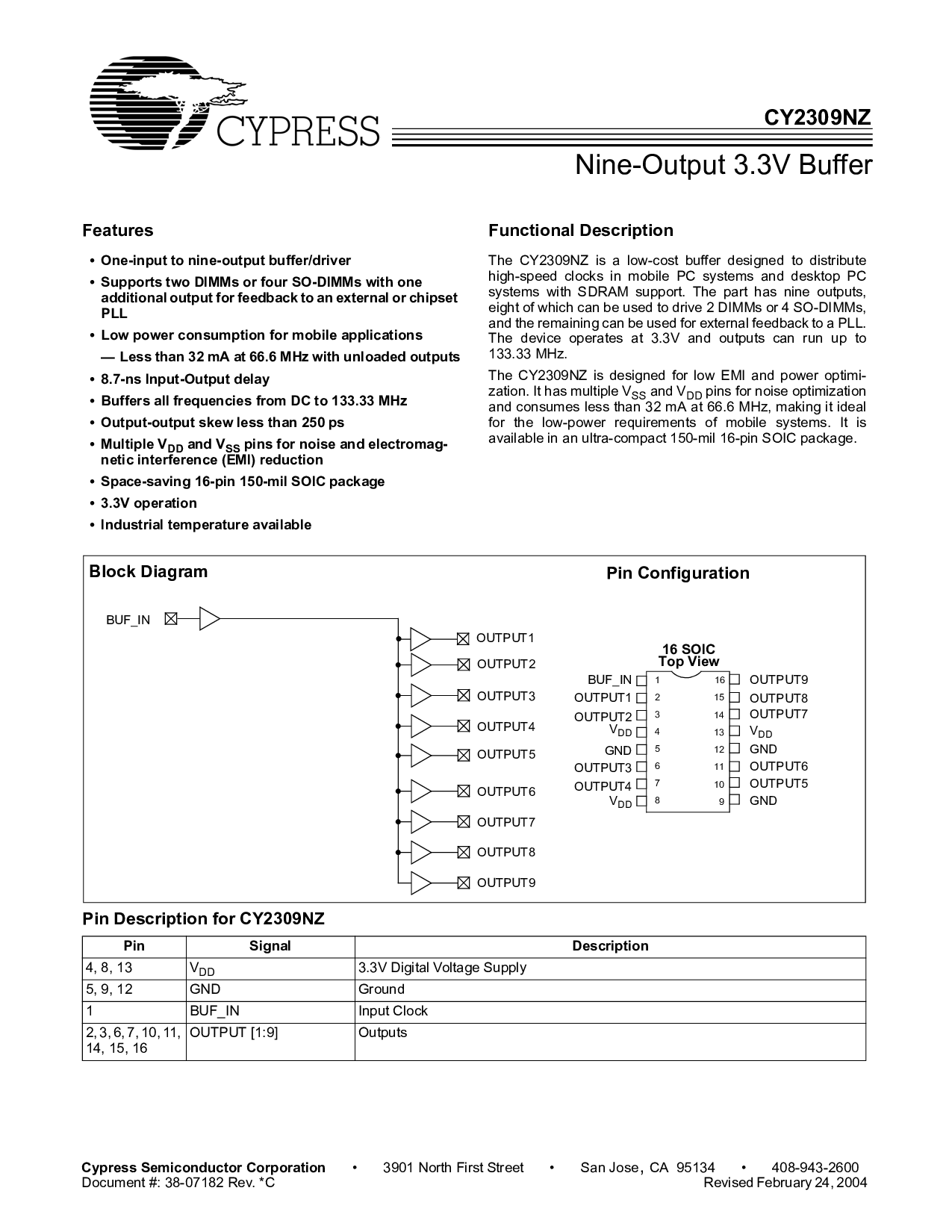

九-输出 3.3v 布菲右
CY2309NZ
柏树 半导体 公司
• 3901 北 第一 街道 • San Jose
,
ca 95134 • 408-943-2600
文件 #: 38-07182 rev. *c 修订 二月 24, 2004
特点
• 一个-输入 至 九-输出 缓冲区/驾驶员
• 支架 两个 dimms 或 四 所以-dimms 与 一个
附加 输出 用于 反馈 至 一个 外部 或 芯片组
PLL
• 低 电源 消费 用于 移动电话 应用程序
— 较少 比 32 ma 在 66.6 mhz 与 已卸载 产出
• 8.7-ns 输入-输出 延迟
• 缓冲区 全部 频率从 直流 至 133.33 mhz
• 输出-输出 偏斜 较少 比 250 ps
• 多个 v
dd
和 v
ss
针脚 用于 噪声 和 electromag-
netic 干扰 (emi) 减少
• 节省空间 16-管脚 150-密耳 soic 包装
• 3.3v 操作
• 工业 温度 可用
功能 描述
这 cy2309nz 是 一个 低成本 缓冲区 设计 至 分发
高速 时钟 入点 移动电话pc 系统 和 台式机 pc
系统 与 sdram 支持. 这 零件 有 九 产出,
八 的 哪个 可以 是 已使用 至驱动器 2 dimms 或 4 所以-dimms,
和 这 剩余 可以 是 已使用 用于 外部 反馈 至 一个 pll.
这 设备 操作 在 3.3v和 产出 可以 运行 向上 至
133.33 mhz.
这 cy2309nz 是 设计 用于 低 emi 和 电源 optimi-
化. 它 有 多个 v
ss
和 v
dd
针脚 用于 噪声 优化
和 消耗 较少 比 32 ma 在 66.6 mhz, 制作 它 理想
用于 这 低功耗 要求s 的 移动电话 系统. 它 是
可用 入点 一个 超-紧凑型 150-密耳 16-管脚 soic 包装.
块 图表
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
buf_入点
OUTPUT1
OUTPUT2
v
dd
地
OUTPUT3
OUTPUT4
v
dd
OUTPUT9
OUTPUT8
OUTPUT7
v
dd
地
OUTPUT6
OUTPUT5
地
16 soic
顶部 查看
管脚 配置
buf_入点
OUTPUT2
OUTPUT3
OUTPUT4
OUTPUT5
OUTPUT6
OUTPUT7
OUTPUT8
OUTPUT9
OUTPUT1
管脚 描述 用于 cy2309nz
管脚 信号 描述
4, 8, 13 v
dd
3.3v 数字 电压 供应
5, 9, 12 地 接地
1 buf_入点 输入 时钟
2, 3, 6, 7, 10, 11,
14, 15, 16
输出 [1:9] 产出
