这 zxld1615 是 一个 pfm 归纳 增压 变频器
设计 至 提供 输出 电压 的 向上 至 28v
从 一个 2.5v 至 5.5v 输入 供应.
这 zxld1615 包括 这 输出 开关 和 峰值
电流 感觉 电阻, 和 可以 提供 向上 至 10ma
输出 电流 在 最大值 输出 电压. 较高
电流 是 可用 在 下部 输出 电压.
静态 电流 是 通常 60
一个 和 一个 停机
功能 是 提供 至 减少 这个 电流 至 较少
比 100na 入点 这 '关' 州.
高级 特点
•
内部 30v ndmos 开关
•
真 模拟 输出 电压 控制 通过 pwm
与 内部 过滤器
特点
•
低 配置文件 tsot23-5 管脚 包装
•
内部 pwm 过滤器 用于 可调 输出
•
高 效率 (85% 典型值)
•
宽 输入 电压 范围: 2.5v 至 5.5v
•
向上 至 250ma 输出 电流 在 5v
•
低 静态 电流: (60
一个 典型值)
•
100na 最大值 停机 电流
•
向上 至 1mhz 开关 频率
•
低 外部 组件 计数
标称值 输出 电压 可以 是 设置 向上 至 一个 最大值
的 28v 由 两个 外部 电阻 和 可以 是 已调整
至 下部 数值 由 一个 pwm 控制 信号 已应用 至
这 '启用' 管脚. 取决于 在 这 控制
频率, 这 pwm 信号 将 提供 要么
连续 (低 波纹) 或 门控 控制. 这 pwm
过滤器 组件 是 包含 内 这 芯片.
最小值 输出 电压 是 已确定 由 这 输入
供应.
这 设备 是 已装配 入点 一个 低 配置文件 tsot23-5
管脚 包装.
应用程序
•
lcd 和 oled 偏差
•
细胞 / 移动电话 电话
•
数字 摄像头
•
PDAs
•
lcd 模块
•
变容二极管 和 管脚 二极管 偏差
•
掌上 计算机

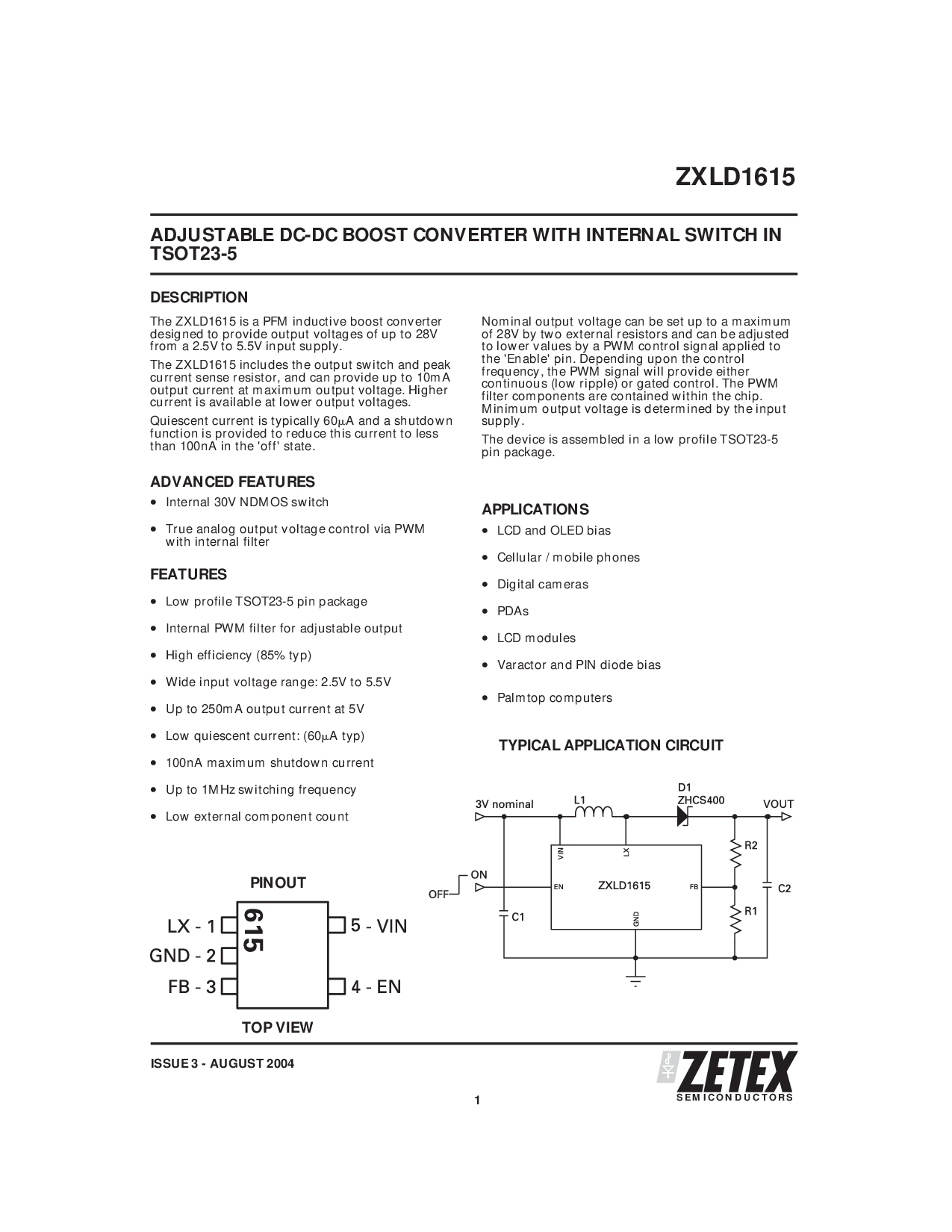

ZXLD1615
问题 3 - 8月 2004
可调 直流-直流 增压 变频器 与 内部 开关 入点
tsot23-5
1
引出线
顶部 查看
典型 应用程序 电路
