描述
这 hcpl-0738 是 一个 双通道
15 mbd cmos 光耦合器 入点
soic-8 包装. 这 hcpl-0738
光耦合器 利用 这 最新 cmos
集成电路 技术 至 实现 出点-
站立 业绩 与 很 低
电源 消费. 基本 建筑物
块 的 hcpl-0738 是 高
速度 leds 和 cmos 检测器 ics.

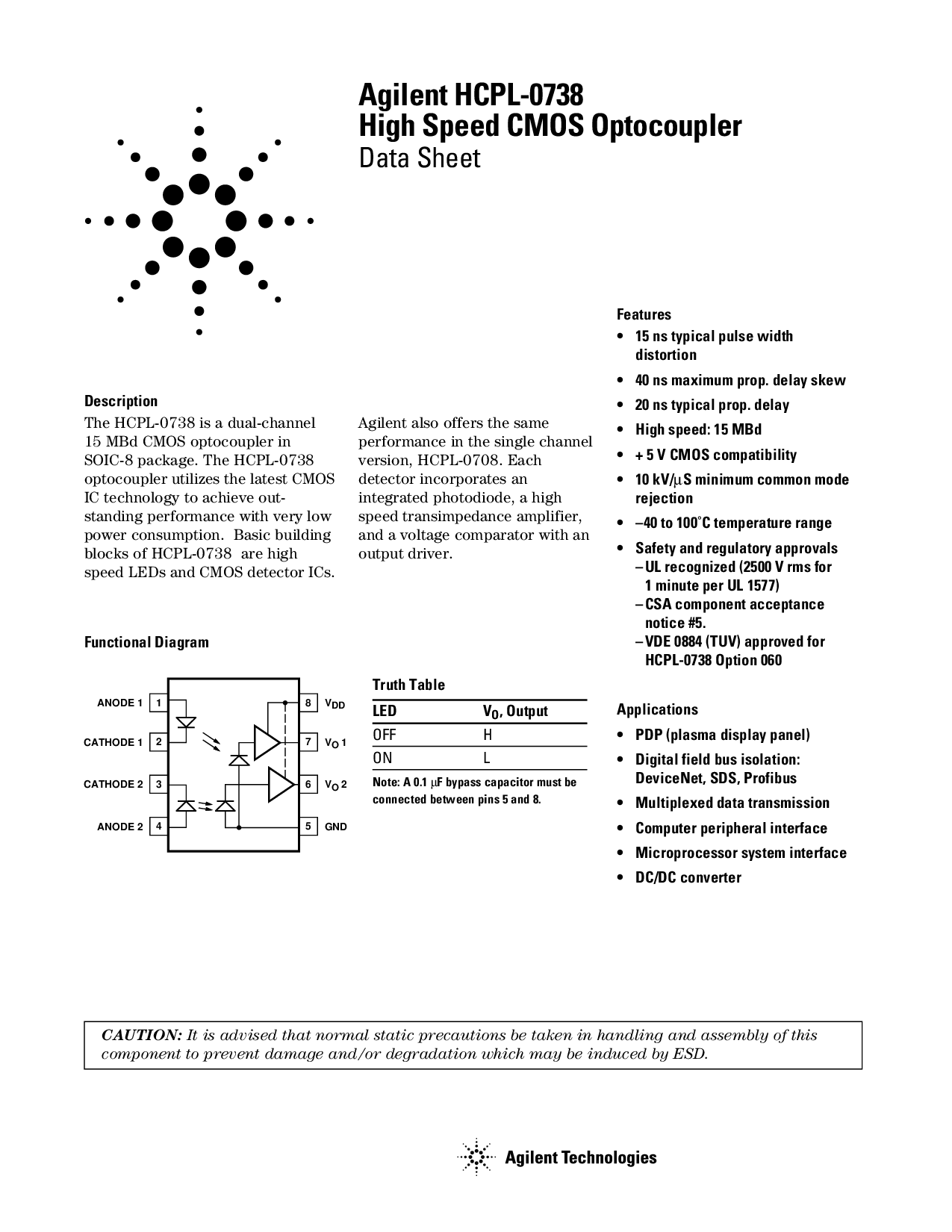

安捷伦 hcpl-0738
高 速度 cmos 光耦合器
数据 工作表
特点
• 15 ns 典型 脉冲 宽度
失真
• 40 ns 最大值 道具. 延迟 偏斜
• 20 ns 典型 道具. 延迟
• 高 速度: 15 mbd
• + 5 v cmos 兼容性
• 10 kv/
µ
s 最小值 普通 模式
拒收
• –40 至 100˚c 温度 范围
• 安全 和 监管 批准
–ul 公认的 (2500 v rms 用于
1 分钟 按 ul 1577)
–csa 组件 验收
通知 #5.
–vde 0884 (tuv) 已批准 用于
hcpl-0738 选项 060
应用程序
• pdp (plasma 显示 面板)
• 数字 字段 总线 隔离:
devicenet, sds, profibus
• 多路复用 数据 变速器
• 计算机 外围设备 接口
• 微处理器 系统 接口
• 直流/直流 变频器
注意事项:
它 是 建议 那 正常 静态 注意事项 是 已拍摄 入点 搬运 和 总成 的 这个
组件 至 防止 损伤 和/或 降解 哪个 将 是 诱导 由 esd.
真相 表
led指示灯 v
o
, 输出
关 h
开启 l
备注: 一个 0.1
µ
f 旁路 电容器 必须 是
已连接 之间 针脚 5 和 8.
功能 图表
安捷伦 也 优惠 这 相同
业绩 入点 这 单独 频道
版本, hcpl-0708. 每个
检测器 包含 一个
综合 光电二极管, 一个 高
速度 互阻抗 放大器,
和 一个 电压 比较器 与 一个
输出 驾驶员.
8
7
6
1
3
5
2
4
阳极 1
阴极 1
阴极 2
阳极 2
v
dd
v
o
2
地
v
o
1
