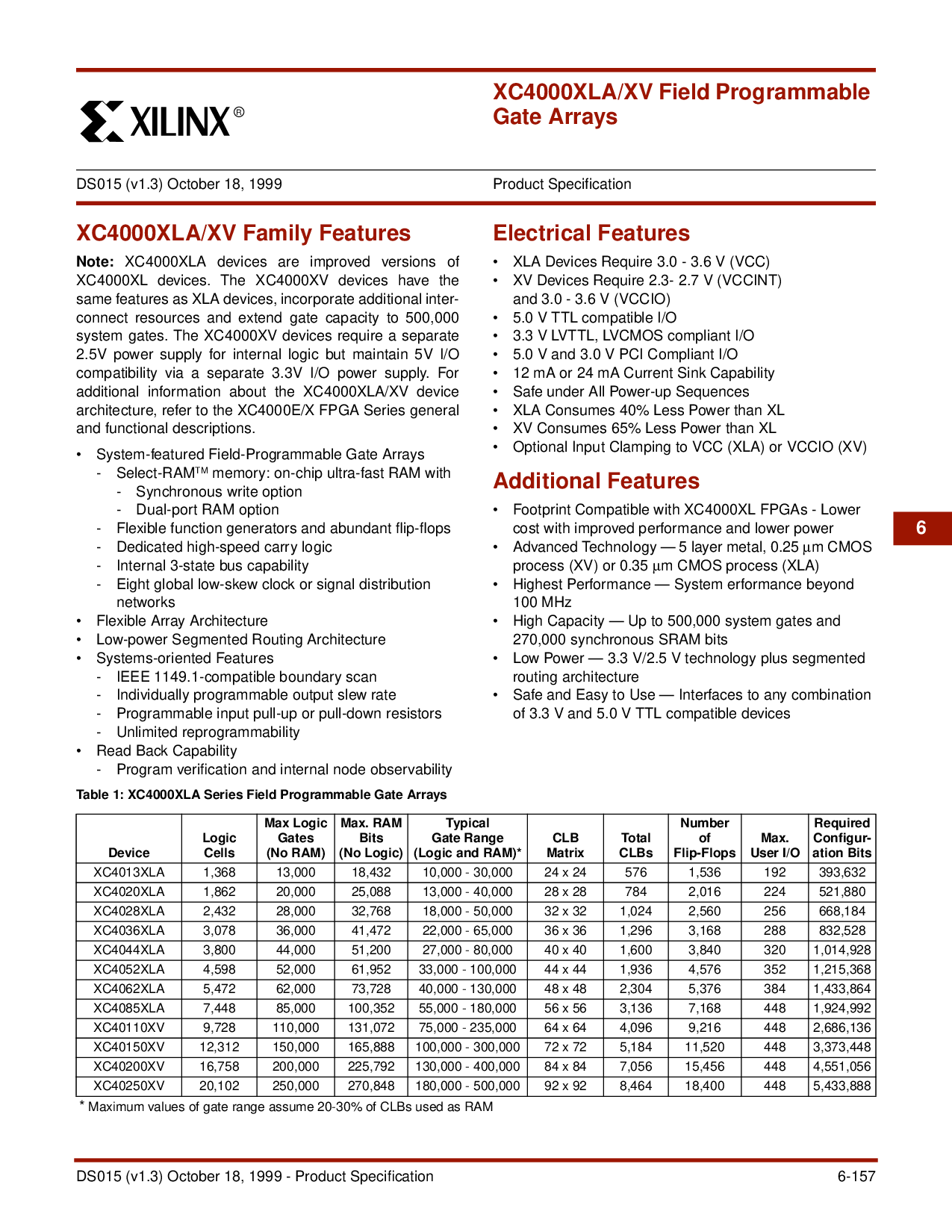

ds015 (v1.3) october 18, 1999 - 产品 Speci 6-157
6
xc4000xla/xv 家庭 特点
备注:
XC4000XLA 设备 是 改进 版本 的
XC4000XL 设备. 这 XC4000XV 设备 有 这
相同 特点 作为 XLA 设备, 合并 附加 国际米兰-
连接 资源 和 扩展 闸门 容量 至 500,000
系统 盖茨. 这 XC4000XV 设备 需要 一个 分开
2.5v 电源 供应 用于 内部 逻辑 但是 维护 5V 我/o
兼容性 通过 一个 分开 3.3v 我/o 电源 供应. 用于
附加 信息 关于 这 xc4000xla/xv 设备
体系结构, 参考 至 这 xc4000e/x FPGA 系列 概述
和 功能 说明.
• 系统-特色 字段-可编程 闸门 阵列
- 选择-ram
tm
记忆: 片上 超-快 ram 与
- 同步 写 选项
- 双端口 ram 选项
- 灵活 功能 发电机 和 abundant fl
- 专用 高速 进位 逻辑
- 内部 3-州 总线 能力
- 八 全球 低偏斜 时钟 或 信号 分布
网络
• 灵活 阵列 体系结构
• 低功耗 分段 路由 体系结构
• 系统-面向 特点
- ieee 1149.1-兼容 边界 扫描
- 单独 可编程 输出 回转 费率
- 可编程 输入 上拉 或 下拉 电阻
- 无限 可重新编程性
• 阅读 背面 能力
- 程序 验证 和 内部 节点 可观察性
电气 特点
• xla 设备 需要 3.0 - 3.6 v (vcc)
• xv 设备 需要 2.3- 2.7 v (vccint)
和 3.0 - 3.6 v (vccio)
• 5.0 v ttl 兼容 我/o
• 3.3 v lvttl, lvcmos 符合 我/o
• 5.0 v 和 3.0 v pci 符合 我/o
• 12 ma 或 24 ma 电流 水槽 能力
• 安全 下 全部 通电 序列
• xla 消耗 40% 较少 电源 比 xl
• xv 消耗 65% 较少 电源 比 xl
• 可选 输入 夹紧 至 vcc (xla) 或 vccio (xv)
附加 特点
• 占地面积 兼容 与 xc4000xl fpgas - 下部
成本 与 改进 业绩 和 下部 电源
• 高级 技术 — 5 图层 金属, 0.25
µ
m CMOS
流程 (xv) 或 0.35
µ
m cmos 流程 (xla)
• 最高 业绩 — 系统 性能 超越
100 mhz
• 高 容量 — 向上 至 500,000 系统 盖茨 和
270,000 同步 sram 比特
• 低 电源 — 3.3 v/2.5 v 技术 加号 分段
路由 体系结构
• 安全 和 容易 至 使用 — 接口 至 任何 组合
的 3.3 v 和 5.0 v ttl 兼容 设备
0
xc4000xla/xv 字段 可编程
闸门 阵列
ds015 (v1.3) october 18, 1999
00*
产品 规格
右
*
表 1: xc4000xla 系列 字段 可编程 闸门 阵列
设备
逻辑
细胞
最大值 逻辑
盖茨
(否 ram)
最大值 ram
比特
(否 逻辑)
典型
闸门 范围
(逻辑 和 ram)*
CLB
矩阵
合计
CLBs
号码
的
人字拖
最大值
用户 我/o
必填项
configur-
位置 比特
XC4013XLA 1,368 13,000 18,432 10,000 - 30,000 24 x 24 576 1,536 192 393,632
XC4020XLA 1,862 20,000 25,088 13,000 - 40,000 28 x 28 784 2,016 224 521,880
XC4028XLA 2,432 28,000 32,768 18,000 - 50,000 32 x 32 1,024 2,560 256 668,184
XC4036XLA 3,078 36,000 41,472 22,000 - 65,000 36 x 36 1,296 3,168 288 832,528
XC4044XLA 3,800 44,000 51,200 27,000 - 80,000 40 x 40 1,600 3,840 320 1,014,928
XC4052XLA 4,598 52,000 61,952 33,000 - 100,000 44 x 44 1,936 4,576 352 1,215,368
XC4062XLA 5,472 62,000 73,728 40,000 - 130,000 48 x 48 2,304 5,376 384 1,433,864
XC4085XLA 7,448 85,000 100,352 55,000 - 180,000 56 x 56 3,136 7,168 448 1,924,992
XC40110XV 9,728 110,000 131,072 75,000 - 235,000 64 x 64 4,096 9,216 448 2,686,136
XC40150XV 12,312 150,000 165,888 100,000 - 300,000 72 x 72 5,184 11,520 448 3,373,448
XC40200XV 16,758 200,000 225,792 130,000 - 400,000 84 x 84 7,056 15,456 448 4,551,056
XC40250XV 20,102 250,000 270,848 180,000 - 500,000 92 x 92 8,464 18,400 448 5,433,888
*
最大值 数值 的 闸门 范围 假设 20-30% 的 clbs 已使用 作为 ram
