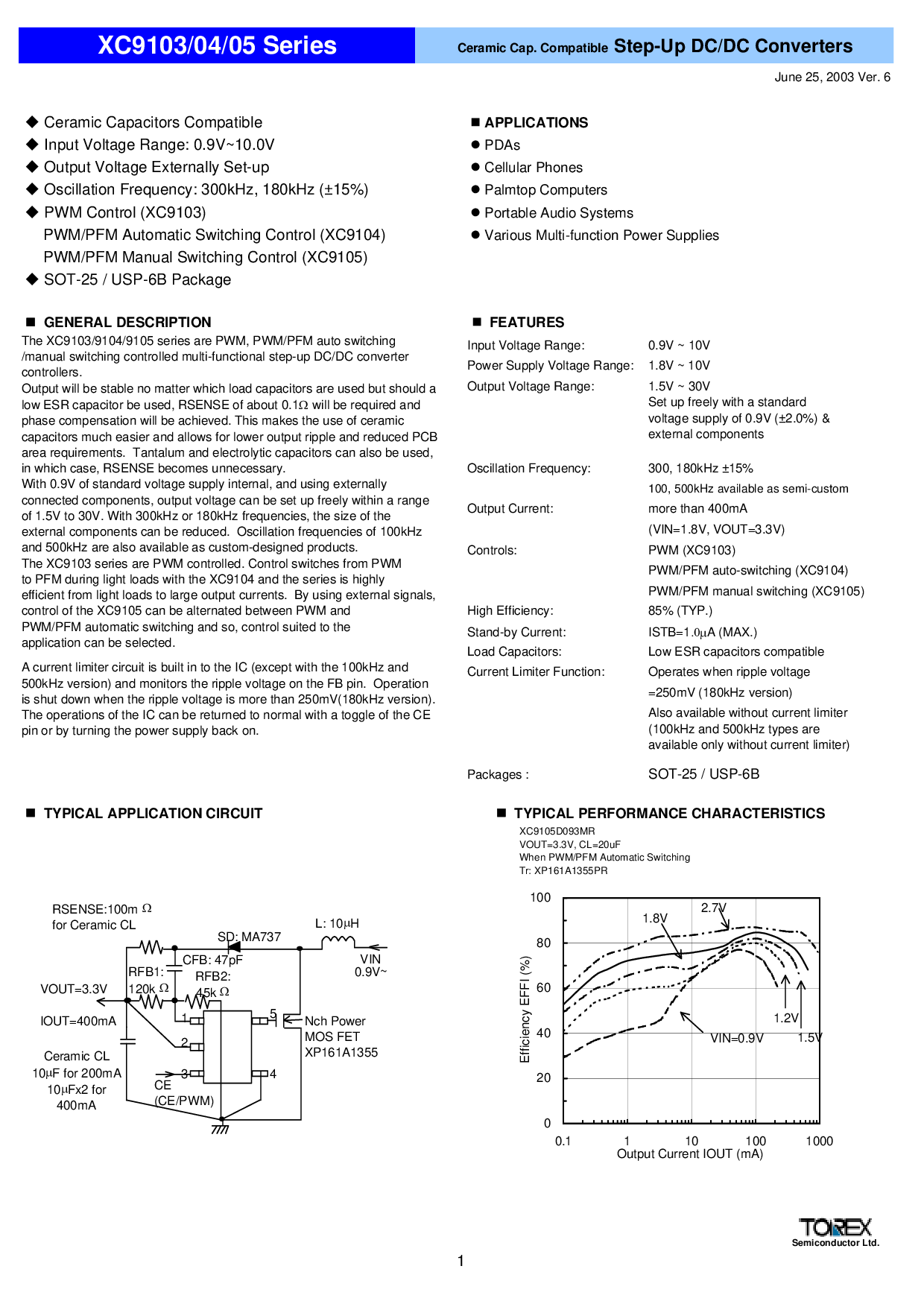

六月 25, 2003 ver. 6
!
陶瓷 电容器 兼容
"
应用程序
!
输入 电压 范围: 0.9v~10.0v
#
PDAs
!
输出 电压 外部 设置
#
细胞 电话
!
振荡 频率: 300khz, 180khz (±15%)
#
掌上 计算机
!
pwm 控制 (xc9103)
#
便携式 音频 系统
pwm/pfm 自动 开关 控制 (xc9104)
#
各种 多功能 电源 供应品
pwm/pfm 手册 开关 控制 (xc9105)
!
sot-25 / usp-6b 包装
"
概述 描述
"
特点
输入 电压 范围: 0.9v ~ 10v
电源 供应 电压 范围: 1.8v ~ 10v
输出 电压 范围: 1.5v ~ 30v
振荡 频率: 300, 180khz ±15%
100, 500khz 可用 作为 半定制
输出 电流: 更多 比 400ma
(vin=1.8v, vout=3.3v)
控件: pwm (xc9103)
pwm/pfm 自动切换 (xc9104)
pwm/pfm 手册 开关 (xc9105)
高 效率: 85% (典型值.)
备用 电流: ISTB=1
.0µ
一个 (最大值.)
荷载 电容器: 低 等效串联电阻 电容器 兼容
电流 限幅器 功能: 操作 当 波纹 电压
=250mv (180khz 版本)
软件包 :
sot-25 / usp-6b
"
典型 应用程序 电路
"
典型 业绩 特性
(100khz 和 500khz 类型 是
可用 仅 无 电流 限幅器)
xc9103/04/05 系列
陶瓷 盖. 兼容
升压 直流/直流 转换器
也 可用 无 电流 限幅器
设置 向上 自由地 与 一个 标准
电压 供应 的 0.9v (±2.0%) &放大器;
外部 组件
这 xc9103/9104/9105 系列 是 pwm, pwm/pfm 自动 开关
/手册 开关 受控 多-功能 升压 直流/直流 变频器
控制器.
输出 将 是 稳定 否 物质 哪个 荷载 电容器 是 已使用 但是 应该 一个
低 等效串联电阻 电容器 是 已使用, rsense 的 关于 0.1
Ω
将 是 必填项 和
相位 补偿 将 是 已实现. 这个 使 这 使用 的 陶瓷
电容器 很多 更容易 和 允许 用于 下部 输出 波纹 和 减少 pcb
面积 要求. 钽 和 电解 电容器 可以 也 是 已使用,
入点 哪个 案例, rsense 成为 不必要的.
与 0.9v 的 标准 电压 供应 内部, 和 使用 外部
已连接 组件, 输出 电压 可以 是 设置 向上 自由地 内 一个 范围
的 1.5v 至 30v. 与 300khz 或 180khz 频率, 这 尺寸 的 这
外部 组件 可以 是 减少. 振荡 频率 的 100khz
和 500khz 是 也 可用 作为 定制设计 产品.
这 xc9103 系列 是 pwm 受控. 控制 开关 从 pwm
至 pfm 期间 灯光 荷载 与 这 xc9104 和 这 系列 是 高度
高效 从 灯光 荷载 至 大型 输出 电流. 由 使用 外部 信号,
控制 的 这 xc9105 可以 是 交替 之间 pwm 和
pwm/pfm 自动 开关 和 所以, 控制 适合 至 这
应用程序 可以 是 已选择.
一个 电流 限幅器 电路 是 已建成 入点 至 这 集成电路 (除了 与 这 100khz 和
500khz 版本) 和 显示器 这 波纹 电压 开启 这 fb 管脚. 操作
是 关闭 向下 当 这 波纹 电压 是 更多 比 250mv(180khz 版本).
这 运营 的 这 集成电路 可以 是 返回 至 正常 与 一个 切换 的 这 ce
管脚 或 由 车削 这 电源 供应 背面 开启.
0
20
40
60
80
100
0.1 1 10 100 1000
输出 电流 iout (ma)
效率 效果 (%)
vin=0.9v
1.8v
1.2v
1.5v
2.7v
vout=3.3v
IOUT=400mA
nch 电源
mos 场效应晶体管
XP161A1355
rsense:100m
Ω
用于 陶瓷 cl
l: 10
µ
h
VIN
0.9v
~
sd: ma737
rfb1:
120k
Ω
cfb: 47pf
rfb2:
45k
Ω
ce
(ce/pwm)
1
5
43
2
陶瓷 cl
10
µ
f 用于 200ma
10
µ
fx2 用于
400mA
XC9105D093MR
vout=3.3v, cl=20uf
当 pwm/pfm 自动 开关
tr: xp161a1355pr
半导体 有限公司.
1
