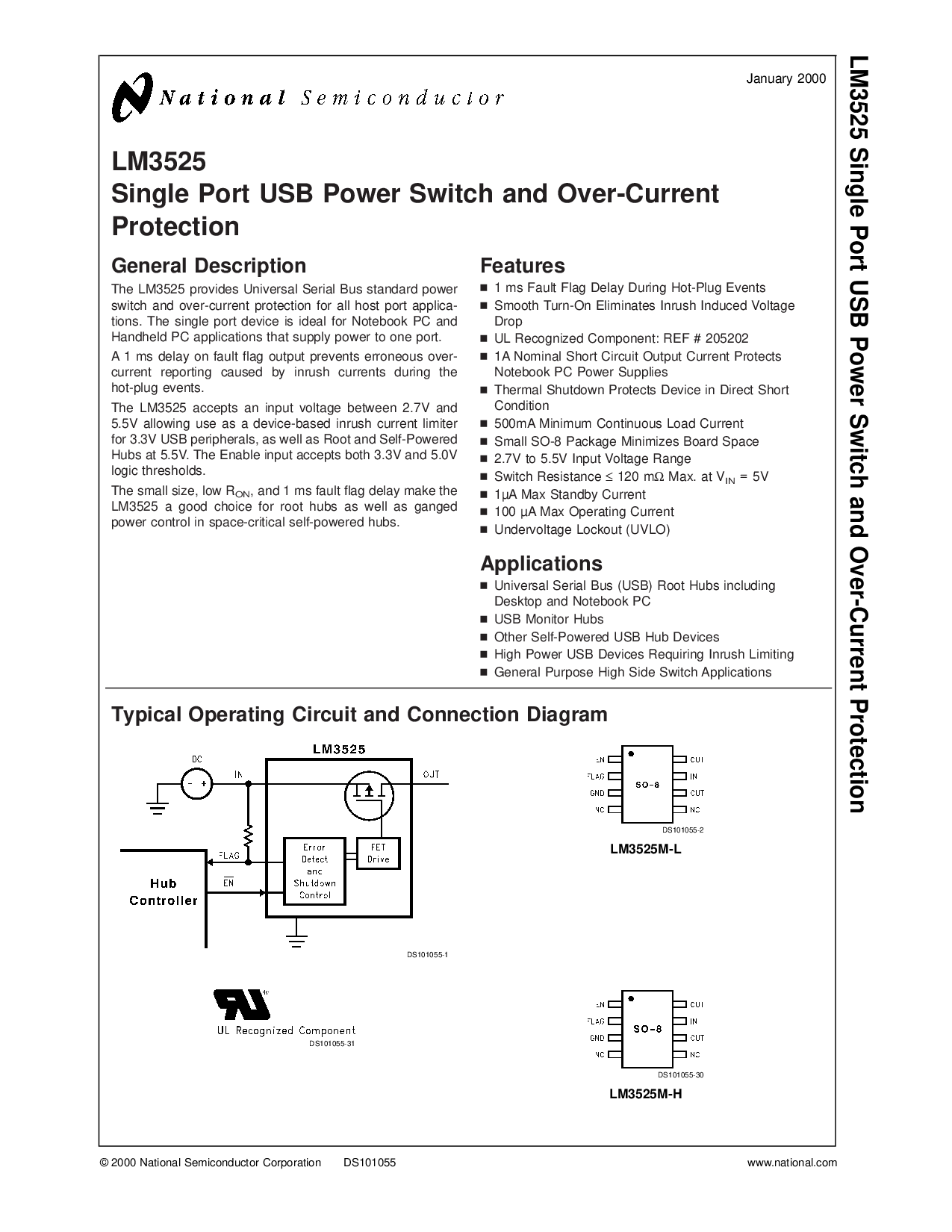

LM3525
单独 港口 USB 电源 开关 和 过电流
保护
概述 描述
这 LM3525 提供 通用 串行 总线 标准 电源
开关 和 过电流 保护 用于 全部 主机 港口 应用程序-
区域. 这 单独 港口 设备 是 理想 用于 笔记本 pc 和
手持设备 pc 应用程序 那 供应 电源 至 一个 港口.
一个 1 ms 延迟 开启 故障 旗子 输出 防止 错误的 结束-
电流 报告 导致 由 涌流 电流 期间 这
热插拔 事件.
这 LM3525 接受 一个 输入 电压 之间 2.7v 和
5.5v 允许 使用 作为 一个 设备-基于 涌流 电流 限幅器
用于 3.3v USB 外围设备, 作为 井 作为 根 和 自供电
集线器 在 5.5v. 这 启用 输入 接受 两者都有 3.3v 和 5.0v
逻辑 阈值.
这 小 尺寸, 低 右
开启
, 和 1 ms 故障 旗子 延迟 制造 这
LM3525 一个 不错 选择 用于 根 集线器 作为 井 作为 ganged
电源 控制 入点 空间临界 自供电 集线器.
特点
n
1 ms 故障 旗子 延迟 期间 热插拔 事件
n
光滑 打开 消除 涌流 诱导 电压
掉落
n
ul 公认的 组件: 参考
#
205202
n
1A 标称值 短 电路 输出 电流 保护
笔记本 pc 电源 供应品
n
热 停机 保护 设备 入点 直接 短
条件
n
500mA 最小值 连续 荷载 电流
n
小 所以-8 包装 最小化 板 空间
n
2.7v 至 5.5v 输入 电压 范围
n
开关 电阻
≤
120 m
Ω
最大值 在 v
入点
=
5V
n
1µA 最大值 备用 电流
n
100 µA 最大值 操作 电流
n
欠压 上锁 (uvlo)
应用程序
n
通用 串行 总线 (usb) 根 集线器 包括
台式机 和 笔记本 pc
n
USB 显示器 集线器
n
其他 自供电 USB 轮毂 设备
n
高 电源 USB 设备 要求 涌流 限制
n
概述 目的 高 侧面 开关 应用程序
典型 操作 电路 和 连接 图表
ds101055-1
ds101055-2
lm3525m-l
ds101055-31
ds101055-30
lm3525m-h
January 2000
LM3525 单独 港口 USB 电源 开关 和 过电流 保护
© 2000 国家 半导体 公司 DS101055 www.国家.com
