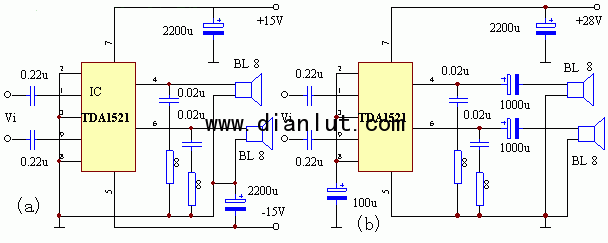

下面是[用TDA1521制作的15W双声道功放电路图]的电路图

用TDA1521制作的15W双声道功放电路图

现在电脑用的低音炮，大部分采用的都是高保真功放IC TDA1521A制作功放电路，TDA1521A采用九脚单列直插式塑料封装，具有输出功率大、两声道增益差小、开关机扬声器无冲击声及可靠的过热过载短路保护等特点。特别是具有外围元件少，不用调试，一装就响的特点。也特适合自制，用于随身听功率接续，或用于改造低档电脑有源音箱。
