介绍:

七段LED数码管结构

(a)  管脚图  (b)  共阴极  (c)  共阳级

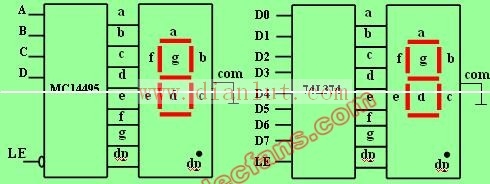

七段LED数码管的驱动电路

(a) BCD 七段译码法  (b) 软件译码法

多位七段LED数码显示器结构
利用人的视觉延迟的特点,采用扫描的方式驱动多位七段LED数码管,节省驱动电路,降低功耗。
保证一定的扫描循环频率,得到较好的显示质量。
各位七段LED数码管公用一个段驱动器、一个段码锁存器,为段驱动器提供逻辑输入。
每位七段LED数码管的公共端连接一个位驱动器,控制各位数码管的点燃。
位驱动器由一个位码锁存器提供输入逻辑电平。
显示器在系统中占用两个端口号:段码口与位码口。
下图为六位七段LED数据显示逻辑

(:)
