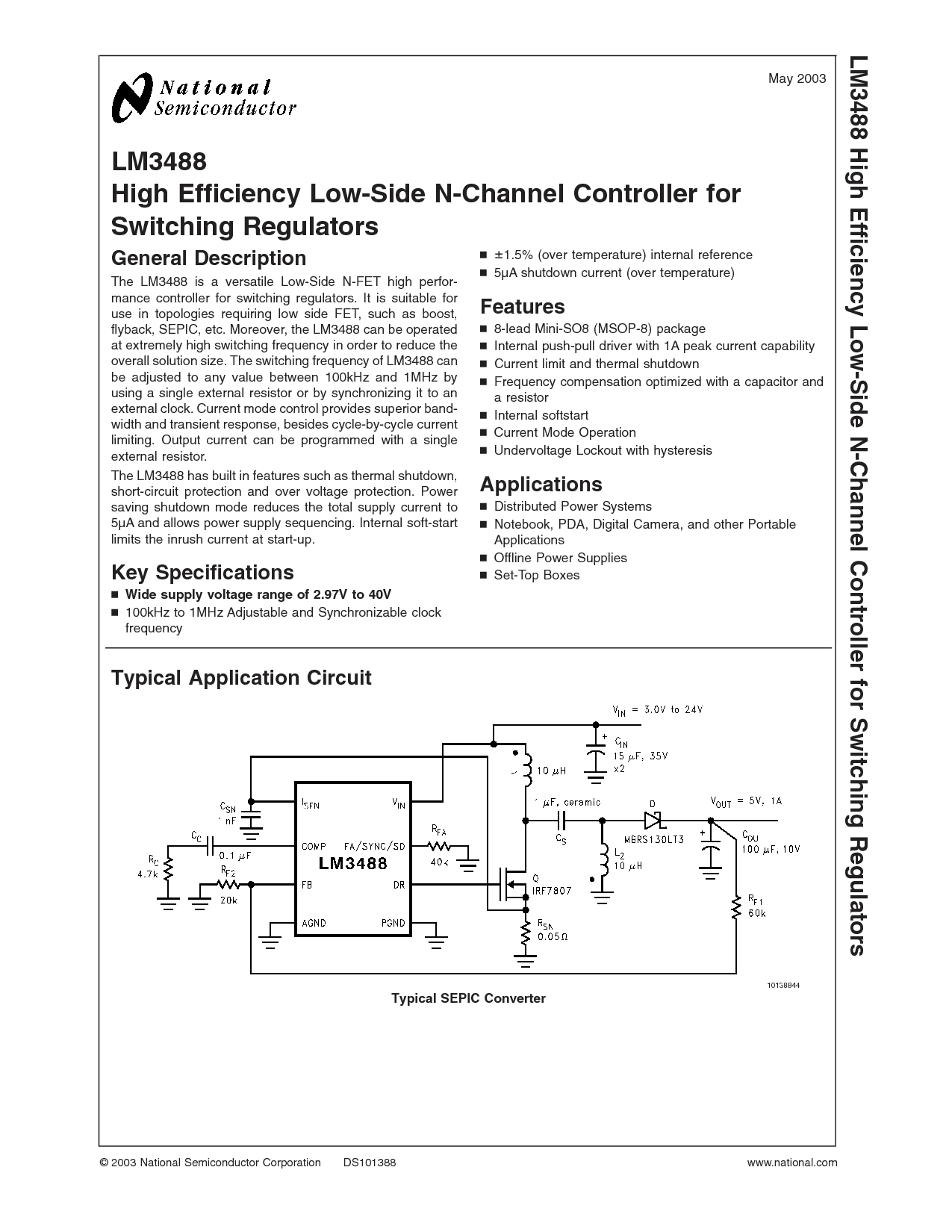

LM3488
高 效率 低侧 n通道 控制器 用于
开关 调节器
概述 描述
这 LM3488 是 一个 多才多艺 低侧 n-场效应晶体管 高 perfor-
mance 控制器 用于 开关 调节器. 它 是 适合 用于
使用 入点 拓扑 要求 低 侧面 场效应晶体管, 这样的 作为 增压,
反激式, sepic, 等 此外, 这 LM3488 可以 是 操作
在 极其 高 开关 频率 入点 订单 至 减少 这
总体 解决方案 尺寸. 这 开关 频率 的 LM3488 可以
是 已调整 至 任何 值 之间 100kHz 和 1MHz 由
使用 一个 单独 外部 电阻 或 由 正在同步 它 至 一个
外部 时钟. 电流 模式 控制 提供 上级 乐队-
宽度 和 瞬态 响应, 除了 逐周期 电流
限制. 输出 电流 可以 是 编程 与 一个 单独
外部 电阻.
这 LM3488 有 已建成 入点 特点 这样的 作为 热 停机,
短路 保护 和 结束 电压 保护. 电源
正在保存 停机 模式 减少 这 合计 供应 电流 至
5µA 和 允许 电源 供应 测序. 内部 软启动
限制 这 涌流 电流 在 开始-向上.
钥匙 规格
n
宽 供应 电压 范围 的 2.97v 至 40V
n
100kHz 至 1MHz 可调 和 可同步 时钟
频率
n
±
1.5% (结束 温度) 内部 参考
n
5µA 停机 电流 (结束 温度)
特点
n
8-铅 迷你-so8 (msop-8) 包装
n
内部 推拉 驾驶员 与 1A 峰值 电流 能力
n
电流 限制 和 热 停机
n
频率 补偿 优化 与 一个 电容器 和
一个 电阻
n
内部 软启动
n
电流 模式 操作
n
欠压 上锁 与 滞后
应用程序
n
分布式 电源 系统
n
笔记本, pda, 数字 摄像头, 和 其他 便携式
应用程序
n
离线 电源 供应品
n
机顶盒 盒子
典型 应用程序 电路
10138844
典型 SEPIC 变频器
将 2003
LM3488 高 效率 低侧 n通道 控制器 用于 开关 调节器
© 2003 国家 半导体 公司 DS101388 www.国家.com
