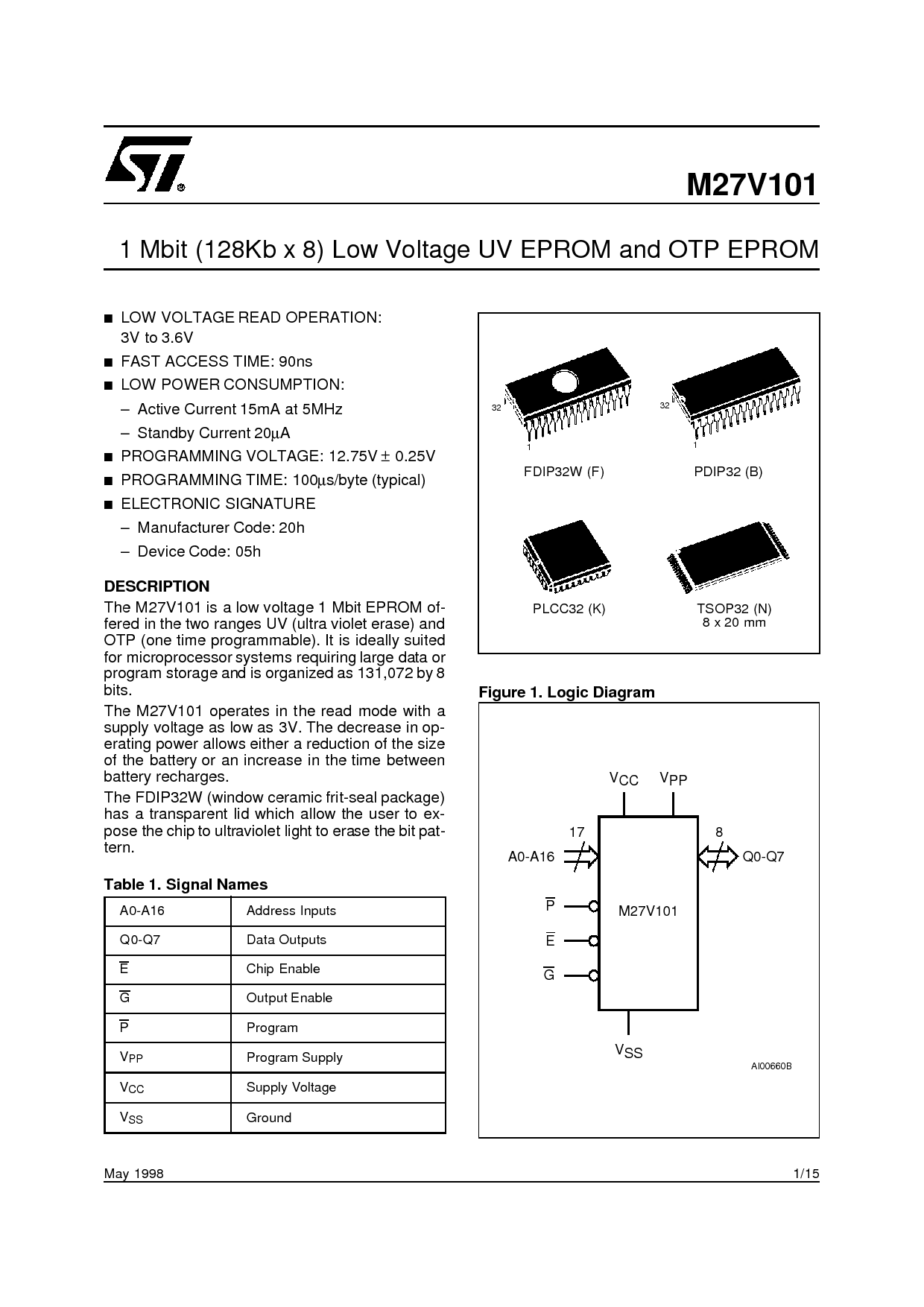

1/15may 1998
M27V101
1 Mbit (128kb x 8) 低 电压 UV 非易失存储器 和 OTP 非易失存储器
■
低 电压 阅读 操作:
3V 至 3.6v
■
快 访问权限 时间: 90ns
■
低 电源 消费:
– 活动 电流 15mA 在 5MHz
– 备用 电流 20
µ
一个
■
编程 电压: 12.75v
±
0.25v
■
编程 时间: 100
µ
s/字节 (典型)
■
电子 签名
– 制造商 代码: 20h
– 设备 代码: 05h
描述
这 M27V101 是 一个 低 电压 1 Mbit 非易失存储器 的-
fered 入点 这 两个 范围 UV (超 紫罗兰 擦除) 和
OTP (一个 时间 可编程). 它 是 理想情况下 适合
用于 微处理器 系统 要求 大型 数据 或
程序 存储 和 是 有组织的 作为 131,072 由 8
比特.
这 M27V101 操作 入点 这 阅读 模式 与 一个
供应 电压 作为 低 作为 3v. 这 减少 入点 op-
正在计算 电源 允许 要么 一个 减少 的 这 尺寸
的 这 蓄电池 或 一个 增加 入点 这 时间 之间
蓄电池 充值.
这 FDIP32W (窗口 陶瓷 玻璃料密封 包装)
有 一个 透明 盖子 哪个 允许 这 用户 至 ex-
pose 这 芯片 至 紫外线 灯光 至 擦除 这 有点 pat-
tern.
图 1. 逻辑 图表
AI00660B
17
a0-a16
p
q0-q7
v
pp
v
抄送
M27V101
g
e?
v
ss
8
表 1. 信号 姓名
a0-a16 地址 输入
q0-q7 数据 出点看跌期权
e? 芯片 启用
g 出点put 启用
p 程序
v
pp
程序 供应
v
抄送
供应 电压
v
ss
接地
1
32
32
1
fDIP32W (f) PDIP32 (b)
PLCC32 (k) tsOP32 (n)
8 x 20 mm
