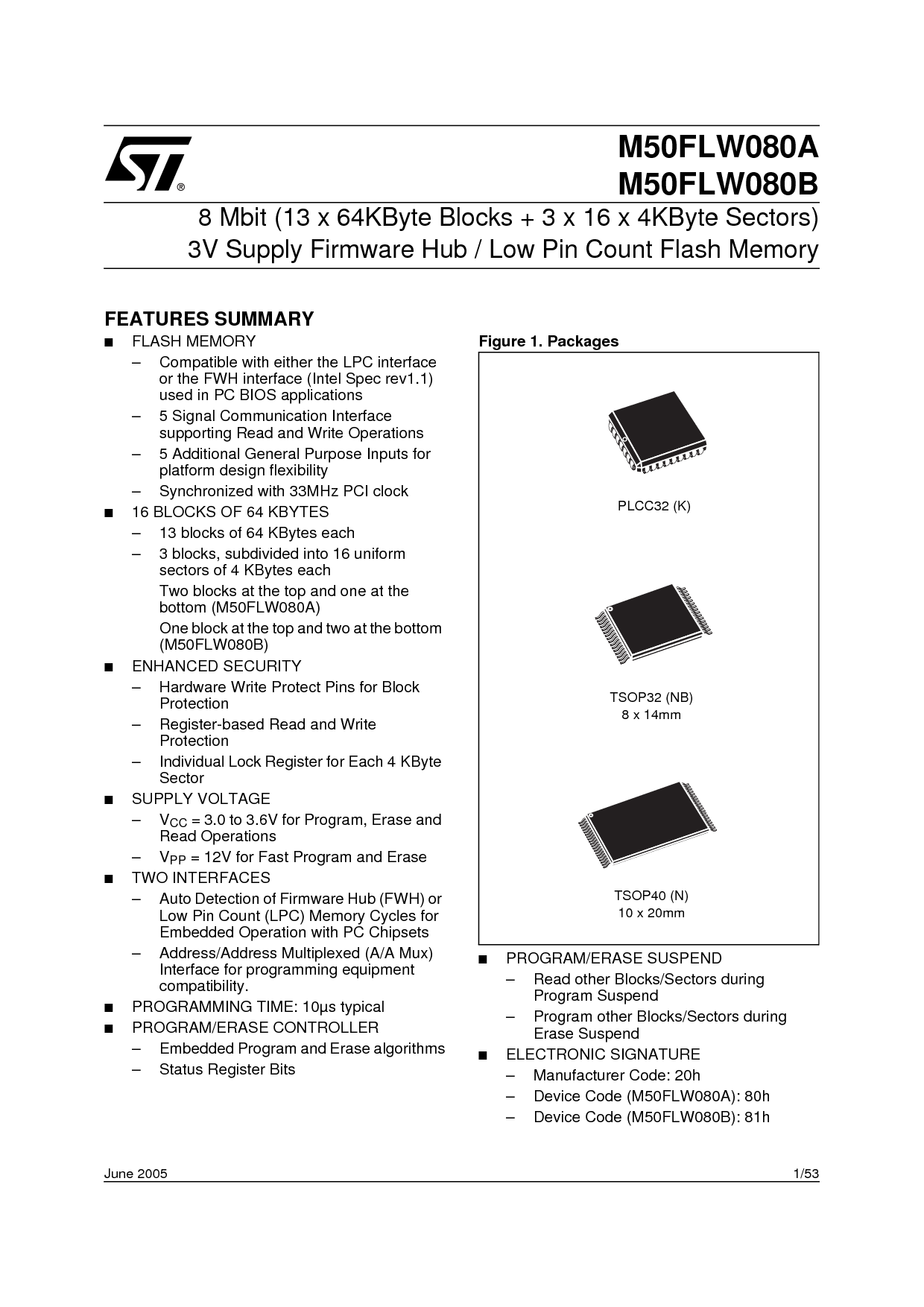

1/53六月 2005
M50FLW080A
M50FLW080B
8 mbit (13 x 64kbyte 块 + 3 x 16 x 4kbyte 扇区)
3v 供应 固件 轮毂 / 低 管脚 计数 闪光灯 记忆
特点 摘要
■
闪光灯 记忆
– 兼容 与 要么 这 lpc 接口
或 这 fwh 接口 (英特尔 规格 rev1.1)
已使用 入点 pc bios 应用程序
– 5 信号 通信 接口
支撑 阅读 和 写 运营
– 5 附加 概述 目的 输入 用于
站台 设计 灵活性
– 已同步 与 33mhz pci 时钟
■
16 块 的 64 千字节
– 13 块 的 64 千字节 每个
– 3 块, 细分 进入 16 制服
扇区 的 4 千字节 每个
两个 块 在 这 顶部 和 一个 在 这
底部 (m50flw080a)
一个 块 在 这 顶部 和 两个 在 这 底部
(m50flw080b)
■
增强型 安全
– 硬件 写 保护 针脚 用于 块
保护
– 基于寄存器 阅读 和 写
保护
– 个人 锁 注册 用于 每个 4 KByte
部门
■
供应 电压
–V
抄送
= 3.0 至 3.6v 用于 程序, 擦除 和
阅读 运营
–V
pp
= 12v 用于 快 程序 和 擦除
■
两个 接口
– 自动 检测 的 固件 轮毂 (fwh) 或
低 管脚 计数 (lpc) 记忆 循环次数 用于
嵌入式 操作 与 pc chipsets
– 地址/地址 多路复用 (一个/一个 mux)
接口 用于 编程 设备
兼容性.
■
编程 时间: 10µs 典型
■
程序/擦除 控制器
– 嵌入式 程序 和 擦除 算法
– 状态 注册 比特
图 1. 软件包
■
程序/擦除 挂起
– 阅读 其他 块/扇区 期间
程序 挂起
– 程序 其他 块/扇区 期间
擦除 挂起
■
电子 签名
– 制造商 代码: 20h
– 设备 代码 (m50flw080a): 80h
– 设备 代码 (m50flw080b): 81h
tsop32 (nb)
8 x 14mm
plcc32 (k)
tsop40 (n)
10 x 20mm
