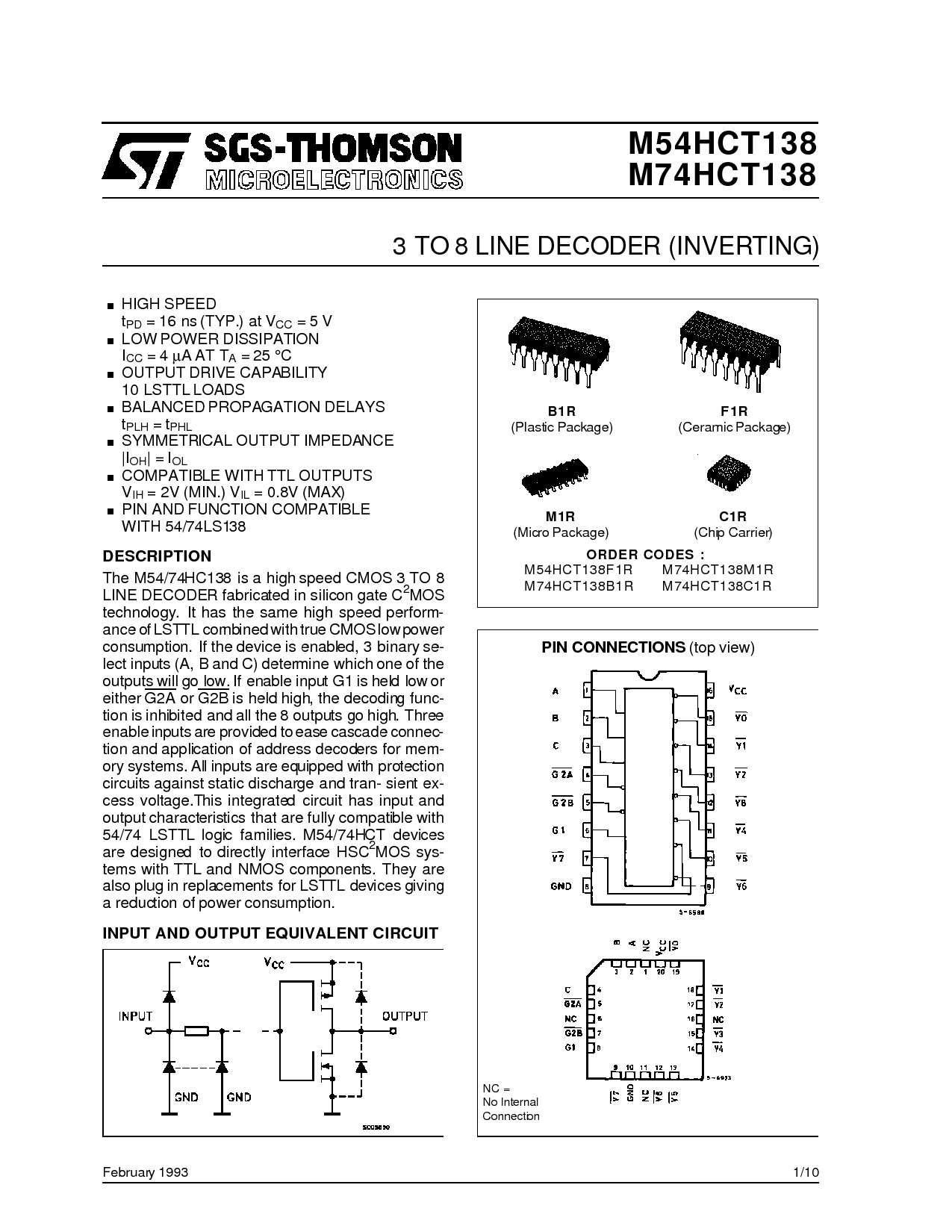

M54HCT138
M74HCT138
二月 1993
3 至 8 线 解码器 (反转)
B1R
(塑料 包装)
F1R
(陶瓷 包装)
M1R
(微型 包装)
C1R
(芯片 承运人)
管脚 连接
(顶部 查看)
nc =
否 内部
连接
输入 和 输出 equiVALENT circuit
订单 代码 :
M54HCT138F1R M74HCT138M1R
M74HCT138B1R M74HCT138C1R
描述pti开启
.
高 速度
t
pd
= 16 ns (典型值.) 在 v
抄送
=5V
.
低 电源 耗散
我
抄送
=4
µ
AATt
一个
=25
°
c
.
输出 驱动器 能力
10 LSTTL 荷载
.
平衡式 传播 延误
t
PLH
=t
PHL
.
对称 输出 阻抗
|I
哦
|=I
ol
.
兼容 与 TTL 产出
v
ih
= 2V (最小.) v
il
= 0.8v (最大值)
.
管脚 和 功能 兼容
与 54/74ls138
这 m54/74hc138 是 一个 高 速度 CMOS 3 至 8
线 解码器 预制 入点 硅 闸门 c
2
mos
技术. 它 有 这 相同 高 速度 执行-
标准 的 LSTTL 合并 与 真 CMOS低 电源
消费. 如果 这 设备 是 已启用, 3 二进制 se-
lect 输入 (一个, B 和 c) 确定 哪个 一个 的 这
产出 将 走 低. 如果 启用 输入 G1 是 持有 低 或
要么 G2A 或 G2B 是 持有 高, 这 解码 功能-
操作 是 抑制 和 全部 这 8 产出 走 高. 三个
启用 输入 是 提供 至 轻松 级联 控制-
操作 和 应用程序 的 地址 解码器 用于 mem-
ory 系统. 全部 输入 是 配备 与 保护
电路 反对 静态 放电 和 tran- sient ex-
cess 电压.这个 综合 电路 有 输入 和
输出 特性 那 是 完全 兼容 与
54/74 LSTTL 逻辑 家庭. m54/74hct 设备
是 设计 至 直接 接口 HSC
2
mos 系统-
临时 与 TTL 和 NMOS 组件. 他们 是
也 插头 入点 更换件 用于 LSTTL 设备 给予
一个 减少 的 电源 消费.
1/10
