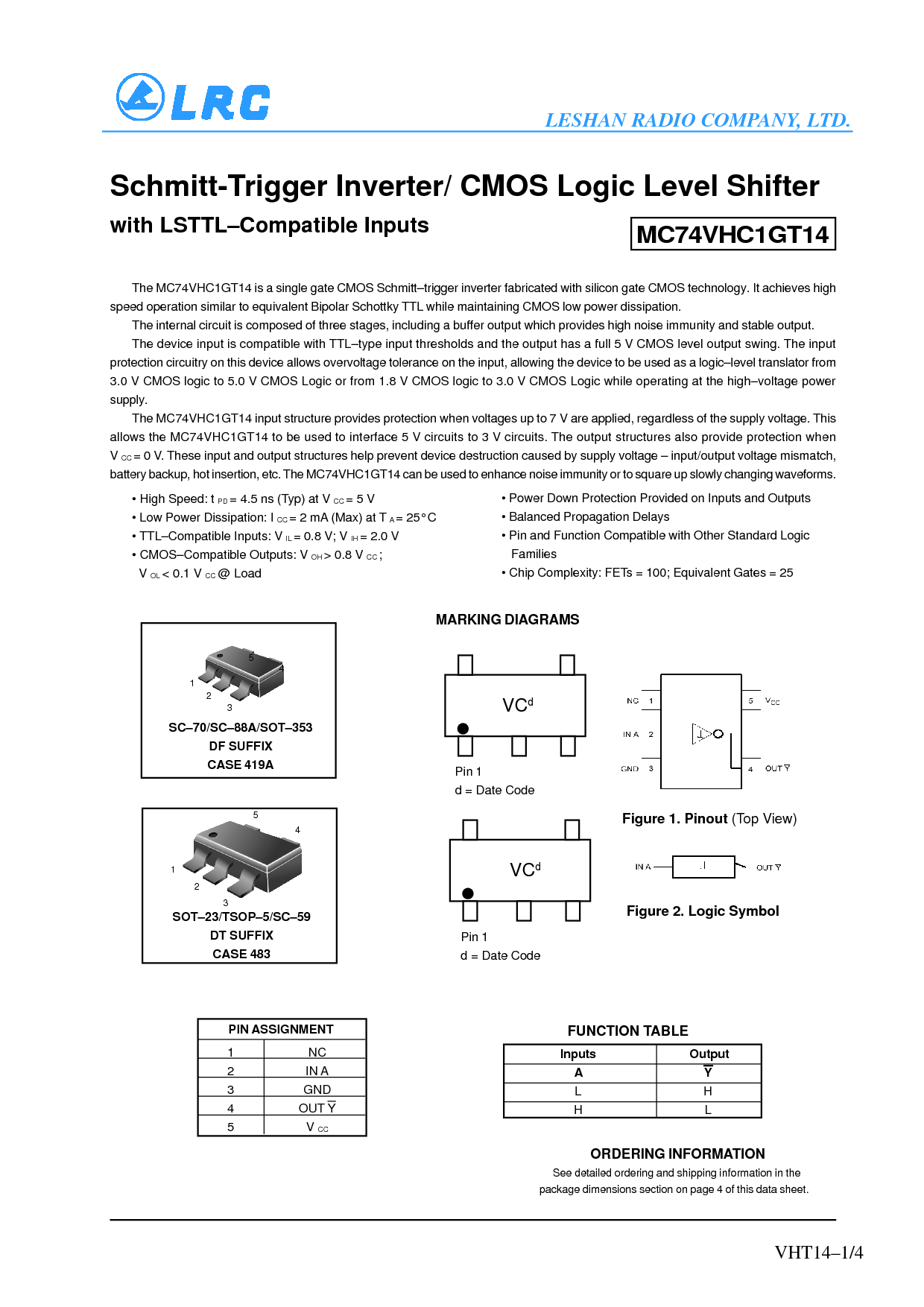

leshan 收音机 公司, 有限公司.
vht14–1/4
MC74VHC1GT14
这 mc74vhc1gt14 是 一个 单独 闸门 cmos schmitt–trigger 逆变器 预制 与 硅 闸门 cmos 技术. 它 达到 高
速度 操作 类似 至 等效 双极性 肖特基 ttl 同时 维护 cmos 低 电源 耗散.
这 内部 电路 是 组成 的 三个 阶段, 包括 一个 缓冲区 输出 哪个 提供 高 噪声 免疫 和 稳定 输出t.
这 设备 输入 是 兼容 与 ttl–type 输入 阈值 和 这 输出 有 一个 已满 5 v cmos 水平 输出 秋千. 这 输入
保护 电路 开启 这个 设备 允许 过电压 公差 开启 这 输入, 允许 这 设备 至 是 已使用 作为 一个 logic–level 翻译器 从
3.0 v cmos 逻辑 至 5.0 v cmos 逻辑 或 从 1.8 v cmos 逻辑 至 3.0 v cmos 逻辑 同时 操作 在 这 high–voltage 电源
供应.
这 mc74vhc1gt14 输入 结构 提供 保护 当 电压 向上 至 7 v 是 已应用, 无论如何 的 这 供应 电压. this
允许 这 mc74vhc1gt14 至 是 已使用 至 接口 5 v 电路 至 3 v 电路. 这 输出 构筑物 也 提供 保护 when
v
抄送
= 0 v. 这些 输入 和 输出 构筑物 帮助 防止 设备 销毁 导致 由 供应 电压 – 输入/输出 电压 mismatch,
蓄电池 备份, 热 插入, 等 这 mc74vhc1gt14 可以 是 已使用 至 增强 噪声 免疫 或 至 方块字 向上 慢慢的 变化 波浪表格.
施密特-触发器 逆变器/ cmos 逻辑 水平 换档器
与 lsttl–compatible 输入
vc
d
vc
d
1
3
2
4
5
sot–23/tsop–5/sc–59
dt 后缀
案例 483
sc–70/sc–88a/sot–353
df 后缀
案例 419a
1
3
2
4
5
标记 图表
管脚 1
d = 日期 代码
管脚 1
d = 日期 代码
图 1. 引出线
(顶部 查看)
图 2. 逻辑 符号
管脚 分配
1NC
2 入点 一个
3 地
4 出点 y
5V
抄送
功能 表
输入 输出
AY
lh
HL
订购 信息
请参见 详细 订购 和 装运 信息 入点 这
包装 尺寸 截面 开启 第页 4 的 这个 数据 工作表.
• 高 速度: t
pd
= 4.5 ns (典型值) 在 v
抄送
= 5 v
• 低 电源 耗散: 我
抄送
= 2 ma (最大值) 在 t
一个
= 25°c
• ttl–compatible 输入: v
il
= 0.8 v; v
ih
= 2.0 v
• cmos–compatible 产出: v
哦
> 0.8 v
抄送
;
v
ol
&指示灯; 0.1 v
抄送
@ 荷载
• 电源 向下 保护 提供 开启 输入 和 产出
• 平衡式 传播 延误
• 管脚 和 功能 兼容 与 其他 标准 逻辑
家庭
• 芯片 复杂性: fets = 100; 等效 盖茨 = 25
