半导体 组件 行业, llc, 2005
april, 2005 − rev. 0
1
出版物 订单 号码:
ncp612/d

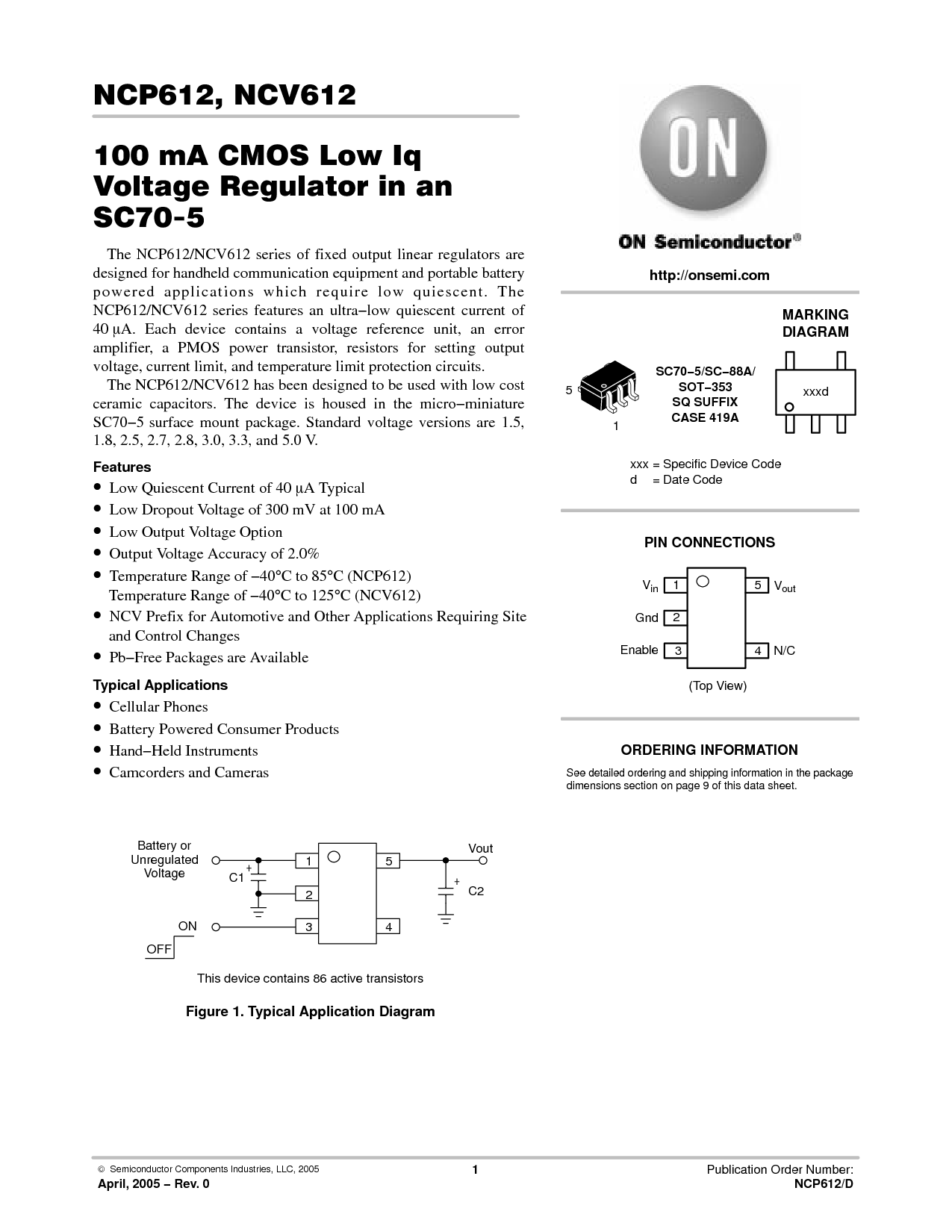

ncp612, ncv612
100 ma cmos 低 iq
电压 调节器 入点 一个
SC70−5
这 ncp612/ncv612 系列 的 固定 输出 线性 调节器 是
设计 用于 手持设备 通信 设备 和 便携式 蓄电池
通电 应用程序 哪个 需要 低 静态. 这
ncp612/ncv612 系列 特点 一个 超低 静态 电流 的
40
一个. 每个 设备 包含 一个 电压 参考 单位, 一个 错误
放大器, 一个 pmos 电源 晶体管, 电阻 用于 设置 输出
电压, 电流 限制, 和 温度 限制 保护 电路.
这 ncp612/ncv612 有 被 设计 至 是 已使用 与 低 成本
陶瓷 电容器. 这 设备 是 已安置 入点 这 micro−miniature
sc70−5 表面 安装 包装. 标准 电压 版本 是 1.5,
1.8, 2.5, 2.7, 2.8, 3.0, 3.3, 和 5.0 v.
特点
•
低 静态 电流 的 40
一个 典型
•
低 辍学 电压 的 300 mv 在 100 ma
•
低 输出 电压 选项
•
输出 电压 准确度 的 2.0%
•
温度 范围 的 −40
°
c 至 85
°
c (ncp612)
温度 范围 的 −40
°
c 至 125
°
c (ncv612)
•
ncv 前缀 用于 汽车 和 其他 应用程序 要求 现场
和 控制 变更
•
pb−free 软件包 是 可用
典型 应用程序
•
细胞 电话
•
蓄电池 通电 消费者 产品
•
hand−held 仪器仪表
•
摄像机 和 摄像头
图 1. 典型 应用程序 图表
这个 设备 包含 86 活动 晶体管
Vout
蓄电池 或
不受管制
电压
C1
C2
关
开启
1
2
3
5
4
+
+
请参见 详细 订购 和 装运 信息 入点 这 包装
尺寸 截面 开启 第页 9 的 这个 数据 工作表.
订购 信息
sc70−5/sc−88a/
SOT−353
sq 后缀
案例 419a
1
5
管脚 连接
1
3
n/c
v
入点
2
地
启用
4
v
出点
5
(顶部 查看)
xxx = 具体 设备 代码
d = 日期 代码
xxxd
标记
图表
http://onsemi.com
