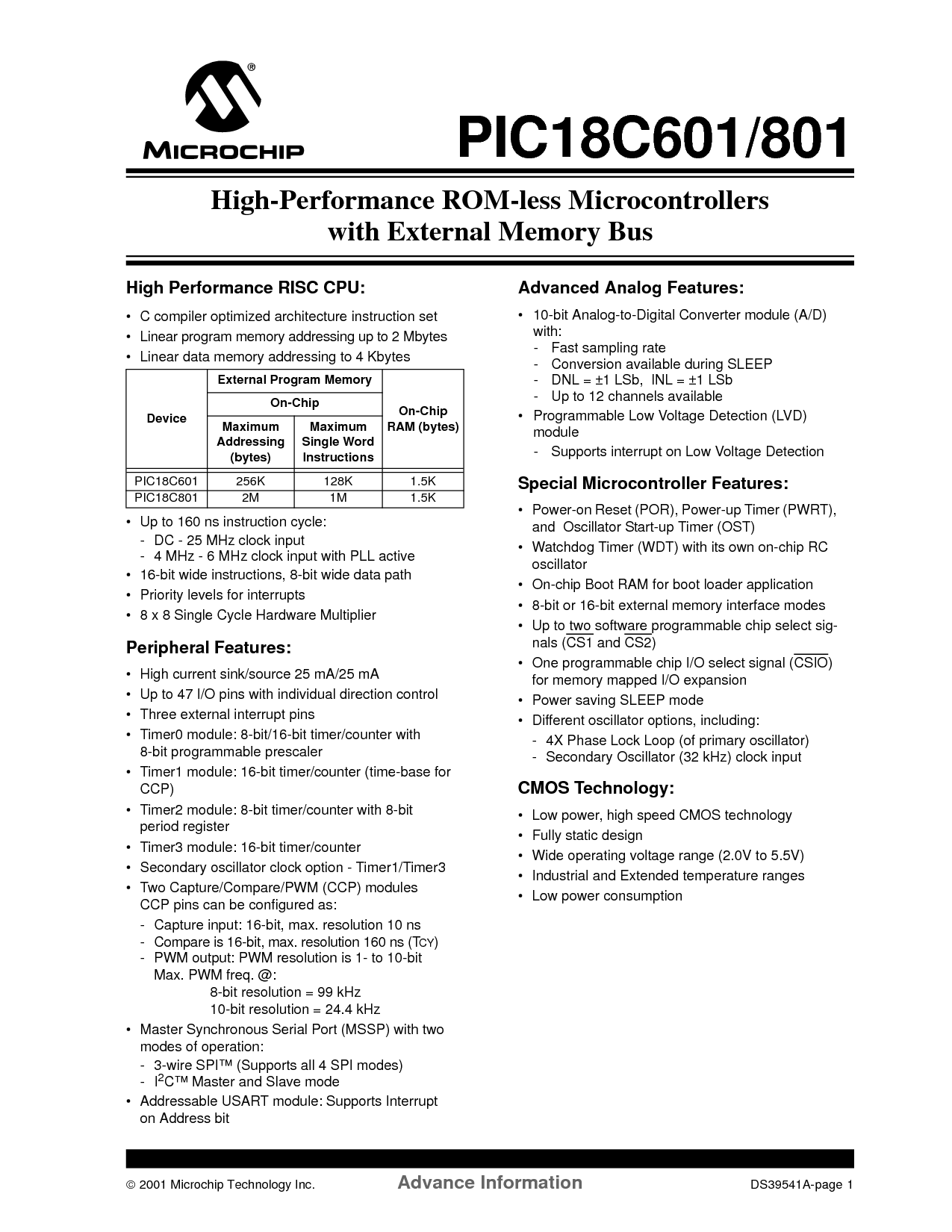

2001 微芯 技术 公司
进步 信息
ds39541a-页 1
pic18c601/801
高 效能 risc cpu:
• c compiler 优化 architecture 操作指南 设置
• 直线的 程序 记忆 寻址 向上 至 2 Mbytes
• 直线的 数据 记忆 寻址 至 4 Kbytes
• 向上 至 160 ns 操作指南 循环:
- 直流 - 25 mhz 时钟 输入
- 4 mhz - 6 mhz 时钟 输入 和 pll 起作用的
• 16-位 宽 说明, 8-位 宽 数据 path
• priority 水平 为 中断
• 8 x 8 单独的 循环 硬件 乘法器
附带的 特性:
• 高 电流 下沉/源 25 毫安/25 毫安
• 向上 至 47 i/o 管脚 和 单独的 方向 控制
• 三 外部 中断 管脚
•Timer0
单元: 8-位/16-位 计时器/计数器 和
8-位 可编程序的 预分频器
•Timer1
单元: 16-位 计时器/计数器 (时间-根基 为
ccp)
•Timer2
单元: 8-位 计时器/计数器 和 8-位
时期 寄存器
•Timer3
单元: 16-位 计时器/计数器
• secondary 振荡器 时钟 选项 - timer1/timer3
• 二 俘获/对比/pwm (ccp) modules
ccp 管脚 能 是 配置 作:
- 俘获 输入: 16-位, 最大值 决议 10 ns
- 对比 是 16-位, 最大值 决议 160 ns (t
CY
)
- pwm 输出: pwm 决议 是 1- 至 10-位
最大值 pwm freq. @:
8-位 决议 = 99 kHz
10-位 决议 = 24.4 kHz
• 主控 同步的 串行 端口 (mssp) 和 二
模式 的 运作:
- 3-线 spi™ (支持 所有 4 spi 模式)
-i
2
c™ 主控 和 从动装置 模式
• addressable 通用同步/异步串行接收/发送器 单元: 支持 中断
在 地址 位
先进的 相似物 特性:
•
10-位 相似物-至-数字的 转换器 单元 (一个/d)
和:
- 快 抽样 比率
- 转换 有 在 睡眠
- dnl = ±1 lsb, inl = ±1 lsb
- 向上 至 12 途径 有
•
可编程序的 低 电压 发现 (lvd)
单元
- 支持 中断 在 低 电压 发现
特定的 微控制器 特性:
•
电源-在 重置 (por), 电源-向上 计时器 (pwrt),
和 振荡器 开始-向上 计时器 (ost)
•
看门狗 计时器 (wdt) 和 它的 自己的 在-碎片 rc
振荡器
•
在-碎片 激励 内存 为 激励 loader 应用
•
8-位 或者 16-位 外部 记忆 接口 模式
•
向上 至 二 软件 可编程序的 碎片 选择 sig-
nals (cs1
和 cs2)
•
一个 可编程序的 碎片 i/o 选择 信号 (csio
)
为 记忆 编排 i/o expansion
•
电源 节省 睡眠 模式
•
不同的 振荡器 选项, 包含:
- 4x 阶段 锁 循环 (的 primary 振荡器)
- secondary 振荡器 (32 khz) 时钟 输入
cmos 技术:
•
低 电源, 高 速 cmos 技术
•
全部地 静态的 设计
•
宽 运行 电压 范围 (2.0v 至 5.5v)
•
工业的 和 扩展 温度 范围
•
低 电源 消耗量
设备
外部 程序 记忆
在-碎片
内存 (字节)
在-碎片
最大
寻址
(字节)
最大
单独的 文字
说明
PIC18C601 256K 128K 1.5k
PIC18C801 2M 1M 1.5k
高-效能 只读存储器-较少 微控制器
和 外部 记忆 总线
