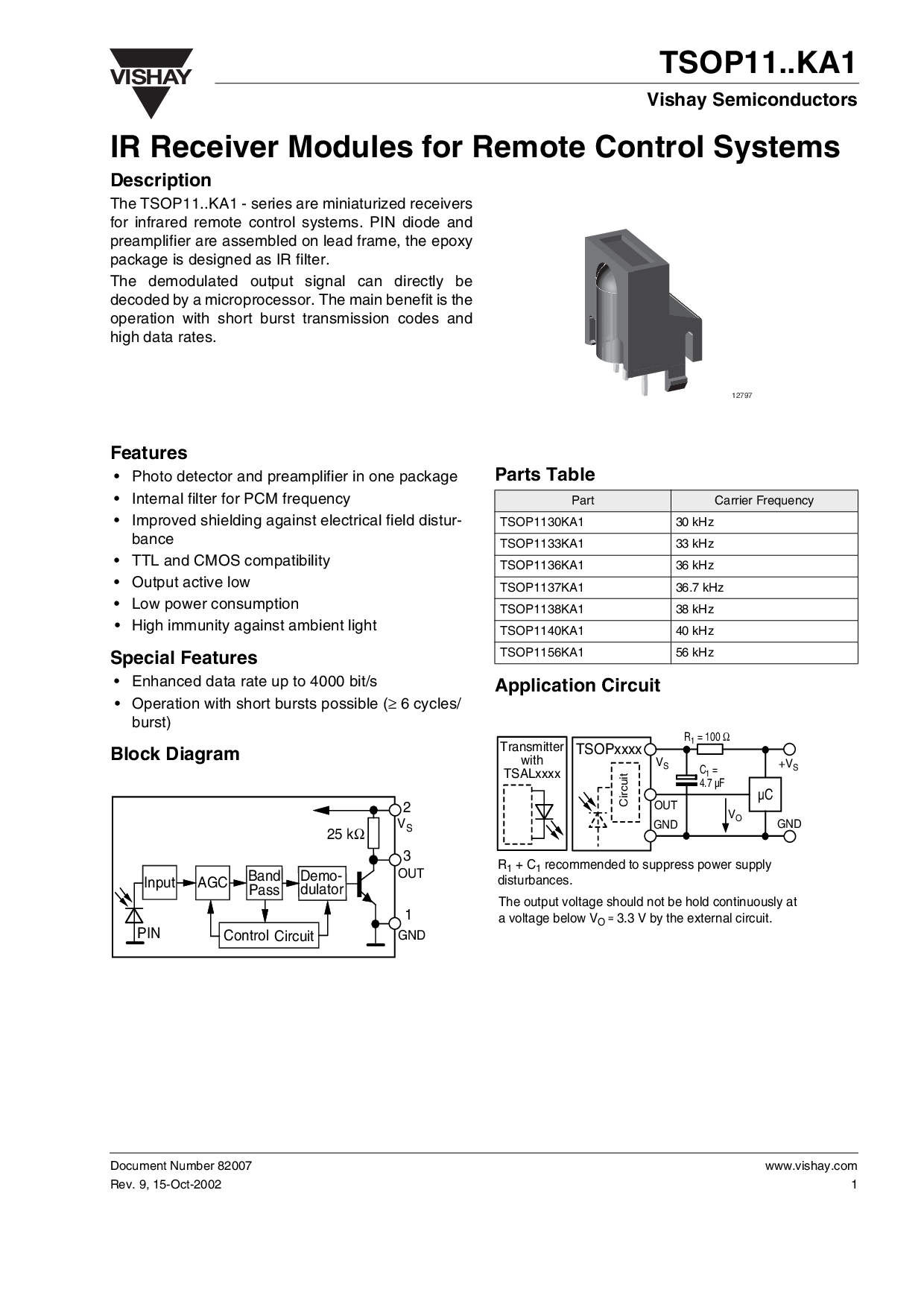

vishay
tsop11..ka1
文件 号码 82007
rev. 9, 15-oct-2002
vishay 半导体
www.vishay.com
1
12797
红外线 接收器 模块 用于 远程 控制 系统
描述
这 tsop11..ka1 - 系列 是 小型化 接收器
用于 红外线 远程 控制 系统. 管脚 二极管 和
前置放大器 是 已装配 开启 铅 框架, 这 环氧树脂
包装 是 设计 作为 红外线 过滤器.
这 解调 输出 信号 可以 直接 是
已解码 由 一个 微处理器. 这 主 效益 是 这
操作 与 短 突发 变速器 代码 和
高 数据 费率.
特点
• 照片 检测器 和 前置放大器 入点 一个 包装
• 内部 过滤器 用于 pcm 频率
• 改进 屏蔽 反对 电气 字段 distur-
bance
• ttl 和 cmos 兼容性
• 输出 活动 低
• 低 电源 消费
• 高 免疫 反对 环境 灯光
特殊 特点
• 增强型 数据 费率 向上 至 4000 有点/s
• 操作 与 短 突发 可能 (
≥
6 循环次数/
突发)
块 图表
零件 表
应用程序 电路
25 k
Ω
2
3
1
v
s
出点
演示-
地
通过
AGCInput
管脚
乐队
dulator
控制
电路
零件 承运人 频率
TSOP1130KA1 30 khz
TSOP1133KA1 33 khz
TSOP1136KA1 36 khz
TSOP1137KA1 36.7 khz
TSOP1138KA1 38 khz
TSOP1140KA1 40 khz
TSOP1156KA1 56 khz
c
1
=
4.7 µF
TSOPxxxx
出点
地
电路
µC
右
1
=100
Ω
+V
s
地
变送器
与
TSALxxxx
v
s
右
1
+C
1
推荐 至 抑制 电源 供应
扰动.
v
o
这 输出 电压 应该 不 是 保持 连续 在
一个 电压 下面 v
o
=
3.3 v 由 这 外部 电路.
