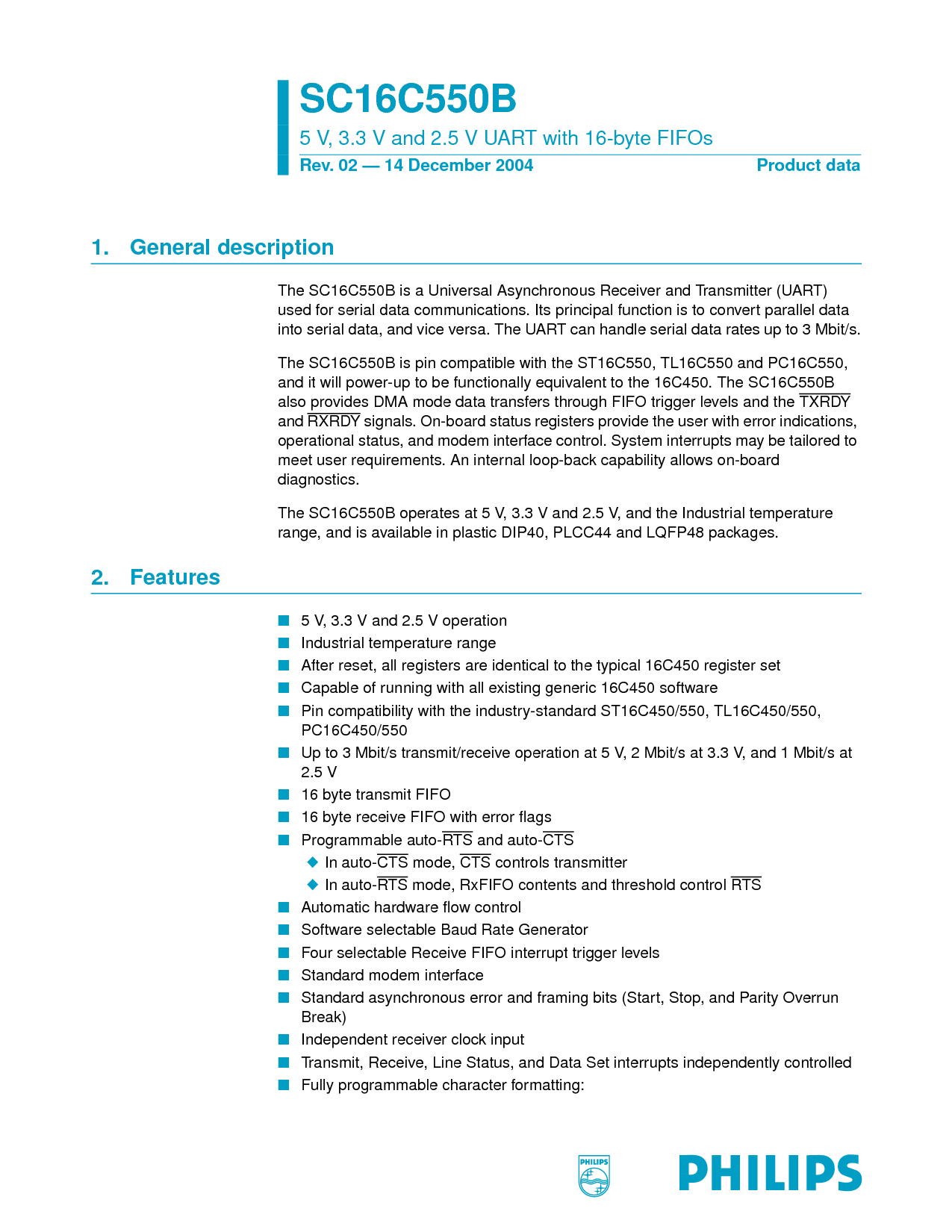

SC16C550B
5 v, 3.3 v 和 2.5 v uart 与 16-字节 fifos
rev. 02 — 14 12月 2004 产品 数据
1. 概述 描述
这 sc16c550b 是 一个 通用 异步 接收器 和 变送器 (uart)
已使用 用于 串行 数据 通信. 其 主要负责人 功能 是 至 转换 平行 数据
进入 串行 数据, 和 副 反之亦然. 这 uart 可以 手柄 串行 数据 费率 向上 至 3 mbit/s.
这 sc16c550b 是 管脚 兼容 与 这 st16c550, tl16c550 和 pc16c550,
和 它 将 通电 至 是 功能上 等效 至 这 16c450. 这 sc16c550b
也 提供 dma 模式 数据 转让 通过 先进先出 触发器 级别 和 这 TXRDY
和 RXRDY 信号. 车载 状态 寄存器 提供 这 用户 与 错误 指示,
运营 状态, 和 调制解调器 接口 控制. 系统 中断 将 是 量身定制 至
满足 用户 要求. 一个 内部 环回 能力 允许 车载
诊断.
这 sc16c550b 操作 在 5 v, 3.3 v 和 2.5 v, 和 这 工业 温度
范围, 和 是 可用 入点 塑料 dip40, plcc44 和 lqfp48 软件包.
2. 特点
■
5 v, 3.3 v 和 2.5 v 操作
■
工业 温度 范围
■
之后 重置, 全部 寄存器 是 相同 至 这 典型 16c450 注册 设置
■
有能力 的 正在运行 与 全部 现有 通用 16c450 软件
■
管脚 兼容性 与 这 行业标准 st16c450/550, tl16c450/550,
pc16c450/550
■
向上 至 3 mbit/s 发送/接收 操作 在 5 v, 2 mbit/s 在 3.3 v, 和 1 mbit/s 在
2.5 v
■
16 字节 发送 先进先出
■
16 字节 接收 先进先出 与 错误 flags
■
可编程 自动-rts 和 自动-cts
◆
入点 自动-cts 模式, cts 控件 变送器
◆
入点 自动-rts 模式, rxfifo 内容 和 阈值 控制 rts
■
自动 硬件 flow 控制
■
软件 可选择 波特 费率 发电机
■
四 可选择 接收 先进先出 中断 触发器 级别
■
标准 调制解调器 接口
■
标准 异步 错误 和 框架 比特 (开始, 停止, 和 奇偶校验 超支
break)
■
独立 接收器 时钟 输入
■
发送, 接收, 线 状态, 和 数据 设置 中断 独立 受控
■
完全 可编程 字符 格式化:
