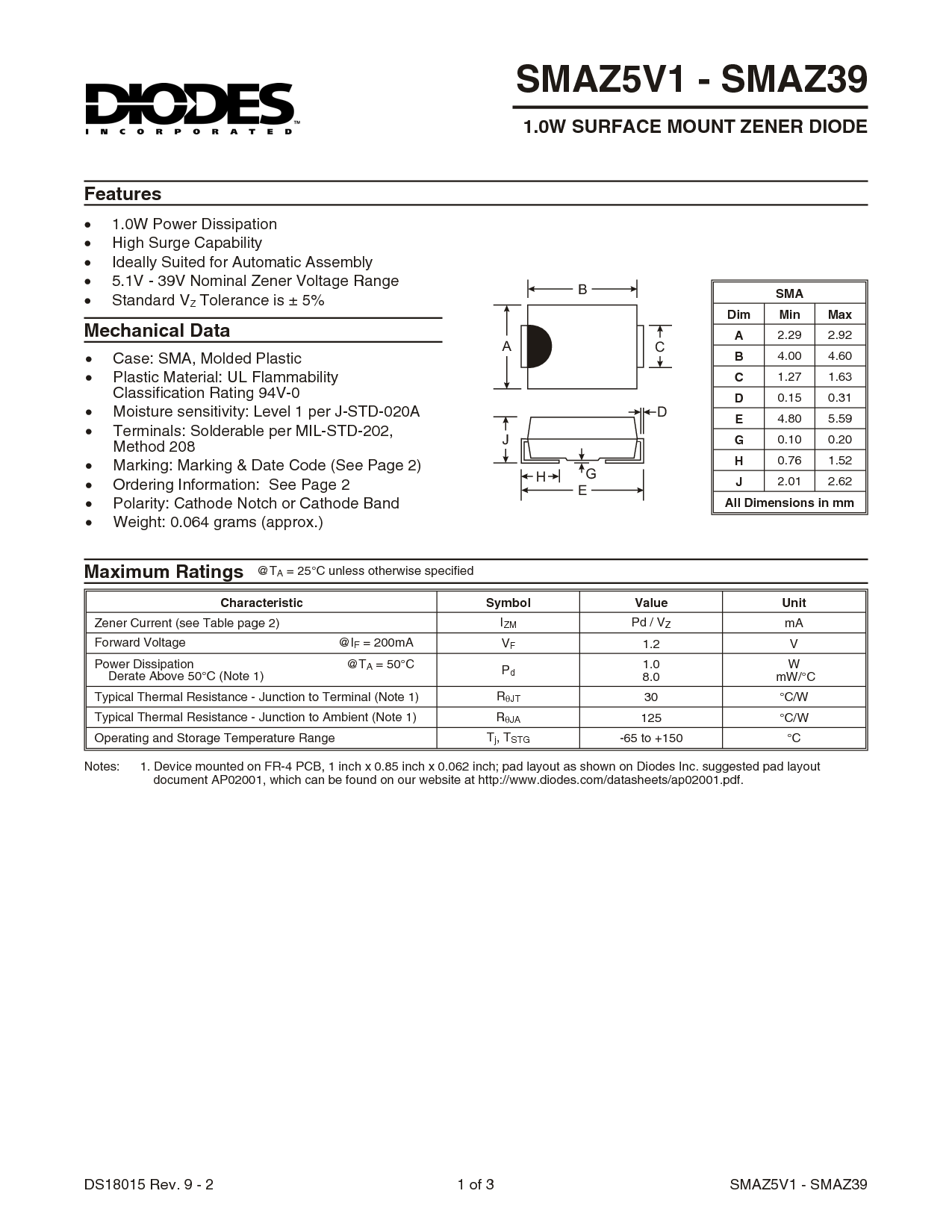

ds18015 rev. 9 - 2 1 的 3 smaz5v1 - smaz39
smaz5v1 - smaz39
1.0w 表面 安装 齐纳 二极管
1.0w 电源 耗散
高 浪涌 能力
理想情况下 适合 用于 自动 总成
5.1v - 39v 标称值 齐纳 电压 范围
标准 v
z
公差 是 ± 5%
特点
最大值 额定值
@T
一个
= 25°c 除非 否则 指定
案例: sma, 模制 塑料
塑料 材料: ul 可燃性
分类 评级 94v-0
水分 灵敏度: 水平 1 按 j-标准-020a
接线端子: 可焊接 按 密耳-标准-202,
方法 208
标记: 标记 &放大器; 日期 代码 (请参见 第页 2)
订购 信息: 请参见 第页 2
极性: 阴极 缺口 或 阴极 乐队
重量: 0.064 克 (约.)
机械 数据
一个
B
c
d
g
h
e?
j
特性 符号 值 单位
齐纳 电流 (请参见 表 第页 2)
我
ZM
pd / v
z
ma
前进 电压 @i
f
= 200ma
v
f
1.2 v
电源 耗散 @T
一个
= 50°c
降额 以上 50°c (备注 1)
p
d
1.0
8.0
w
mw/°c
典型 热 电阻 - 接合点 至 终端 (备注 1)
右
JT
30 °c/w
典型 热 电阻 - 接合点 至 环境 (备注 1)
右
ja
125 °c/w
操作 和 存储 温度 范围
t
j
,t
stg
-65 至 +150 °C
SMA
昏暗 最小 最大值
一个
2.29 2.92
B
4.00 4.60
c
1.27 1.63
d
0.15 0.31
e?
4.80 5.59
g
0.10 0.20
h
0.76 1.52
j
2.01 2.62
全部 尺寸 入点 mm
备注: 1. 设备 已安装 开启 右前-4 pcb, 1 英寸 x 0.85 英寸 x 0.062 inch; 衬垫 布局 作为 显示 开启 二极管 公司 建议 衬垫 布局
文件 ap02001, 哪个 可以 是 已找到 开启 我们的 网站 在 http://www.二极管.com/数据表/ap02001.pdf.
