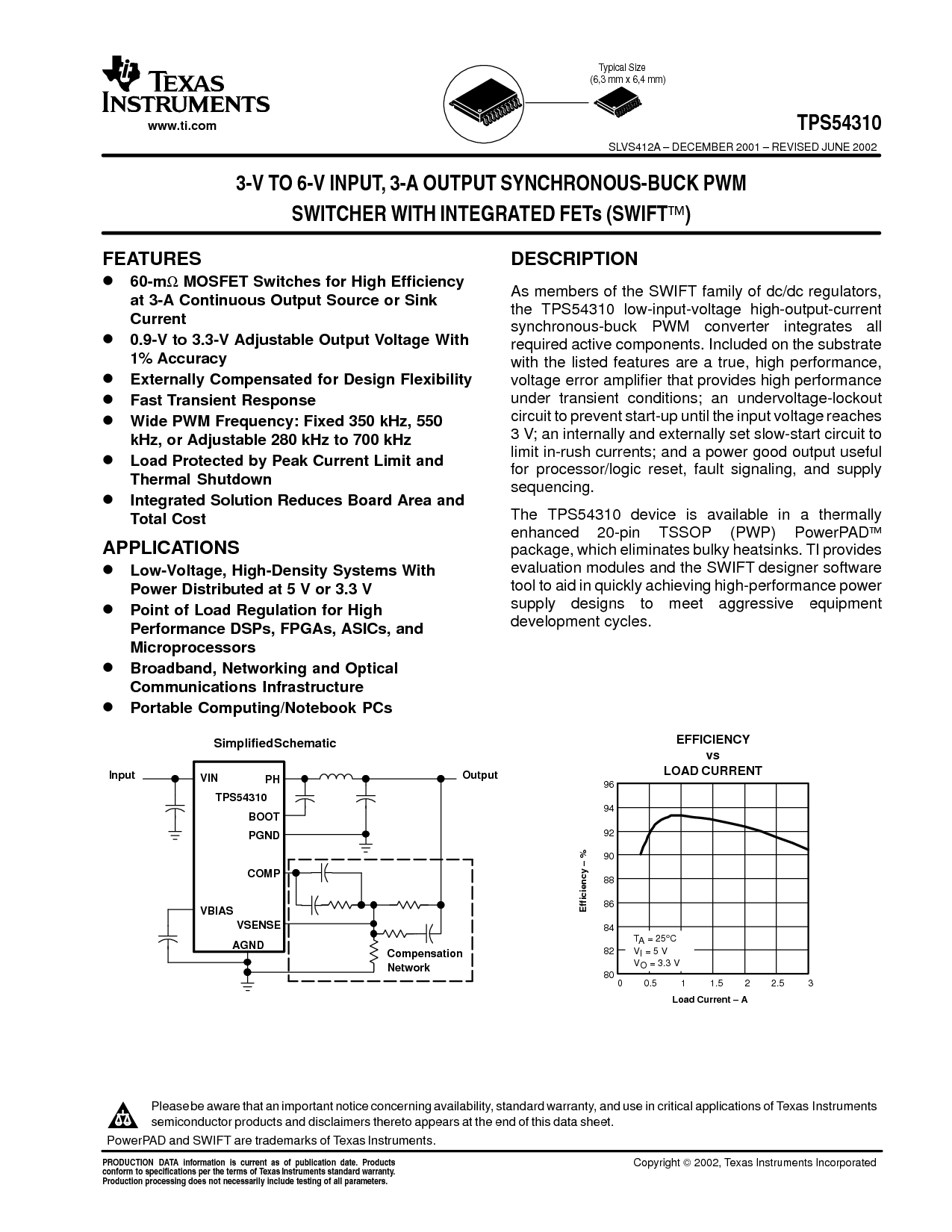

TPS54310
slvs412a – 12月 2001 – 修订 六月 2002
3-v 至 6-v 输入, 3-一个 输出 synchronous-buck pwm
切换器 与 综合 fets (swift
)
(6,3 mm x 6,4 mm)
典型 尺寸
特点
60-m
Ω
场效应晶体管 开关 用于 高 效率
在 3-一个 连续 输出 来源 或 水槽
电流
0.9-v 至 3.3-v 可调 输出 电压 与
1% 准确度
外部 已补偿 用于 设计 灵活性
快 瞬态 响应
宽 pwm 频率: 固定 350 khz, 550
khz, 或 可调 280 khz 至 700 khz
荷载 保护 由 峰值 电流 限制 和
热 停机
综合 解决方案 减少 板 面积 和
合计 成本
应用程序
低-电压, 高密度 系统 与
电源 分布式 在 5 v 或 3.3 v
点 的 荷载 法规 用于 高
业绩 dsps, fpgas, asics, 和
微处理器
宽带, 联网 和 光学
通信 基础设施
便携式 计算/笔记本 pcs
描述
作为 成员 的 这 swift 家庭 的 直流/直流 调节器,
这 tps54310 低-输入-电压 高输出电流
同步-降压 pwm 变频器 集成 全部
必填项 活动 组件. 包括 开启 这 基材
与 这 已列出 特点 是 一个 真, 高 业绩,
电压 错误 放大器 那 提供 高 业绩
下 瞬态 情况; 一个 欠压-上锁
电路 至 防止 启动 直到 这 输入 电压 到达
3 v; 一个 内部 和 外部 设置 慢-开始 电路 至
限制 in-rush 电流; 和 一个 电源 不错 输出 有用的
用于 处理器/逻辑 重置, 故障 信令, 和 供应
测序.
这 tps54310 设备 是 可用 入点 一个 热
增强型 20-管脚 tssop (pwp) powerpad
包装, 哪个 消除 笨重 heatsinks. ti 提供
评价 模块 和 这 swift
设计师 软件
工具 至 援助 入点 快速 实现 高性能 电源
供应 设计 至 满足 侵略性 设备
发展 循环次数.
VIN
Ph值
TPS54310
引导
PGND
比较
vsense
AGND
VBIAS
补偿
网络
输入 输出
简化 原理图
80
82
84
86
88
90
92
94
96
0 0.5 1 1.5 2 2.5 3
荷载 电流 – 一个
效率 – %
t
一个
= 25
°
c
v
我
= 5 v
v
o
= 3.3 v
效率
vs
荷载 电流
生产数据 信息 是 电流 作为 的 出版物 日期. 产品
符合 至 规格 按 这 条款 的 德州 仪器仪表 标准 保修.
生产 加工 是否 不 必然 包括 测试 的 全部 参数.
powerpad 和 swift 是 商标 的 德州 仪器仪表.
请 是 意识到 那 一个 重要 通知 关于 可用性, 标准 保修, 和 使用 入点 关键 应用程序 的 德州 我仪器
半导体 产品 和 免责声明 对此 出现 在 这 结束 的 这个 数据 工作表.
